Budowa drona wyścigowego klasy 250 - FPV, PDB, OSD, NAZE32, BASEFLIGHT, FrSky

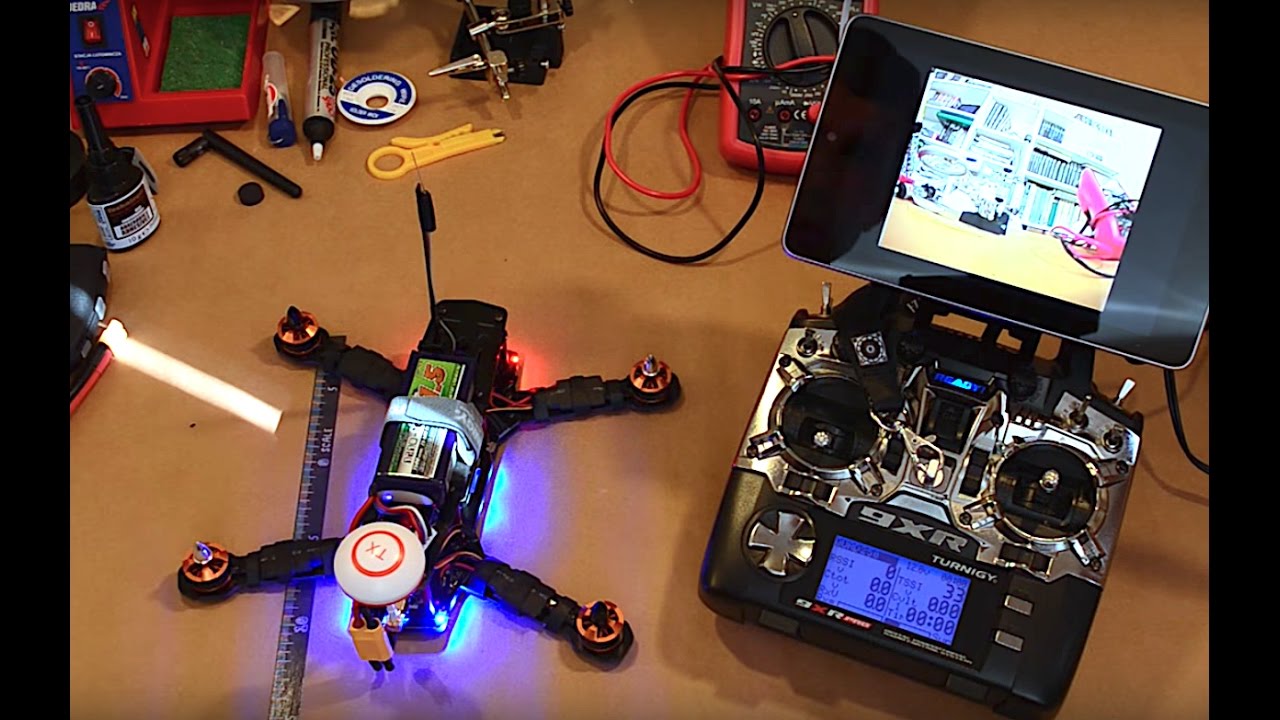

Описание: W powyższym filmie przedstawiony został cały proces budowy oraz konfiguracji quadrocoptera, o rozstawie siników 250mm, opartego na ramie typu ZMR250, która jest bardzo popularną platformą do budowy dronów wyścigowych i akrobacyjnych. Konstrukcja była przewidziana jako tania platforma treningowa do późniejszej rozbudowy i ulepszeń.
Dron w aktualnej konfiguracji posiada:
system FPV z obsługą 32 kanałów i pilotowany jest przy użyciu gogli fpv - Quanum V2 (unboxing oraz montaż gogli przedstawiony w poniższym filmie:    • Tanie gogle do FPV Quanum v2 - unboxing or...   )
telemetrię w protokole FrSky
dron obsługuje wszystkie tryby lotu zawarte w oprogramowaniu baseflight/cleanflight poza tymi, które wymagają GPSa oraz sonaru, z których zrezygnowałem ponieważ przy lataniu akro/wyścigowym są tylko zbędnym balastem.

waga drona gotowego do lotu (bez akumulatora) to 369 gram.
z akumulatorem 3s 1500mAh - 485 gram.
-minimalny koszt budowy (ceny na 9.11.2016 z uwzglednieniem tylko jednego akumulatora oraz bez aparatury RC i systemu do odbioru fpv) - 650 zł

Na początku filmu zawarty jest link do przeglądu wszystkich wykorzystanych części. Linki do sklepów internetowych są zamieszczone poniżej

Lista części wraz z cenami (na dzień 9.11.2016):

regulatory obrotów (ESC) ~35zł/szt - http://www.banggood.com/Emax-Simonk-S...
silniki ~36zł/szt - http://www.banggood.com/1806-2400KV-M...
mocniejsze silniki KINGKONG ~33zł/szt - http://www.banggood.com/KINGKONG-2205...
rama z włókna węglowego ~84zł - http://www.banggood.com/H250-ZMR250-2...
płytka dystrybucyjna (PCB) ~38zł - http://www.banggood.com/NAZE32-Integr...
inny model PCB ~36zł - http://www.banggood.com/Eachine-PCB-P...
NAZE32 - kontroler lotu 6DOF/10DOF ~48-67zł - http://www.banggood.com/DALRC-NAZE32-...
odbiornik RC ~72zł - http://www.banggood.com/DIY-RX-F802-8...
kamera i nadajnik FPV ~71zł - http://www.banggood.com/Eachine-700TV...
przewód silikonowy do zasilania ~16zł/metr http://www.banggood.com/1M-8101214161...
wtyk XT60 ~8zł - http://www.banggood.com/Wholesale-XT6...
zestaw śmigieł 5040 ~20zł - http://www.banggood.com/10-Pairs-KING...
akumulator 1500mAh ~60zł - http://www.banggood.com/Eachine-Racer...
miernik napięcia / buzzer ~12zł - http://www.banggood.com/Wholesale-1S-...

Części opcjonalne
nylonowe rozpórki ~23zł - http://www.banggood.com/180pcs-M3-Nyl...
szeroka opaska termokurczliwa ~7zł - http://www.banggood.com/Wholesale-25_...
opaski samozaciskowe ~10zł - http://www.banggood.com/100Pcs-Plasti...
opaski termokurczliwe ~18zł - http://www.banggood.com/127Pcs-21-Pol...
ściągacz izolacji ~4zł - http://www.banggood.com/Cable-Wire-St...
rzepy do mocowania akumulatora ~7zł - http://www.banggood.com/5-PCS-Eachine...

Wyposażenie dodatkowe:
ładowarka lipo z balanserem ~88zł (bez zasilacza) - http://www.banggood.com/Wholesale-IMA...
