Terrômetro Digital MEGABRAS - MTD20KWR

Описание: Terrômetro Digital MEGABRAS - MTD20KWR


Digital e automático
Medição de resistência de aterramento
Medição da resistividade do terreno (Método de Wenner)
Medição das tensões espúrias
Alta rejeição às correntes parasitas
Indicação de anomalias no circuito de corrente
Resolução de 0,01 Ω
Alcance de até 20 kΩ
Bateria recarregável
Proteção IP65 (com a tampa fechada)
Display gráfico


O terrômetro digital mede resistências de aterramento e resistividade do terreno pelo método de Wenner, além das tensões espúrias provocadas pelas correntes parasitas no solo. As principais aplicações deste equipamento são a verificação da resistência de aterramento de prédios, instalações industriais, hospitalares e domiciliares, para-raios, antenas, subestações, etc, de acordo com a IEC 61557-5. A medição da resistividade permite avaliar a estratificação do terreno para otimizar a engenharia dos sistemas de aterramento mais complexos.

O seu elaborado sistema de filtros ativos e passivos outorga-lhe uma elevada imunidade às interferências elétricas, permitindo obter medições confiáveis em presença de altas tensões parasitas, como as que costumam achar-se em algumas áreas urbanas e na proximidade de subestações de transformação.

A corrente de medição, regulada eletronicamente, é alternada com uma frequência de 1470 Hz, o qual permite avaliar adequadamente o comportamento do aterramento tanto em relação a uma falha de frequência industrial como perante uma descarga atmosférica.

Por seu amplo intervalo de medição (desde 0,01 Ω até 20 kΩ), este equipamento permite ensaios confiáveis em todo tipo de terreno, inclusive naqueles de resistividade muito alta. A utilização do instrumento é intuitiva, com controles descomplicados e leitura direta em um visor gráfico.

Opcionalmente são fornecidos conjuntos de estacas auxiliares, cabos e acessórios em diversas configurações, permitindo ao usuário escolher a mais adequada conforme suas necessidades.

O gabinete é robusto, de fácil e seguro transporte, com nível de proteção IP65 (com a tampa fechada). É adequado para operar em condições geográficas e ambientais adversas, com temperaturas extremas em regiões frias ou tropicais, e nas elevadas alturas das áreas de montanha, apresentando um ótimo desempenho nos trabalhos de campo.

Especificações Técnicas
Escala de medição de resistências: 0 - 20 kΩ



Exatidão em medição de resistência: ± 2 % do valor medido ± 2 dígitos



Resolução em medição de resistência: 0,01 Ω



Escala de medição de tensão: 0 - 200 V~



Exatidão em medição de tensão: ± 2 % do valor medido ± 2 dígitos



Resolução em medição de tensão: 0,1 V



Corrente de saída: Máximo de 10 mA



Potência de saída: Inferior a 0,5 W



Modos de medição: Medição de resistências de aterramento (com 3 bornes), resistividade do solo pelo método de Wenner (com 4 bornes) e tensões presentes no terreno



Display: Gráfico de 128 x 64 px



Protocolo de comunicação: Modbus



Bluetooth: Para configuração e controle remoto



Segurança: Cumpre os requisitos da IEC 61010-1, IEC 61557‑1 e IEC 61557-5



Proteção de sobretensão: CAT II - 300 V



EMC: Em conformidade com IEC 61326-1



Índice de proteção: IP65 (com a tampa fechada)



Temperatura de operação: -10 °C a 50 °C



Temperatura de armazenamento: -25 °C a 70 °C



Umidade: 95 % UR (sem condensação)



Bateria recarregável: NiMH



Carregador de bateria: Fonte externa para 100 - 240 V~ (fornecida com o equipamento) ou a partir de uma bateria de automóvel de 12 V



Peso (do equipamento): Aprox. 1,6 kg



Dimensões: 230 x 190 x 100 mm

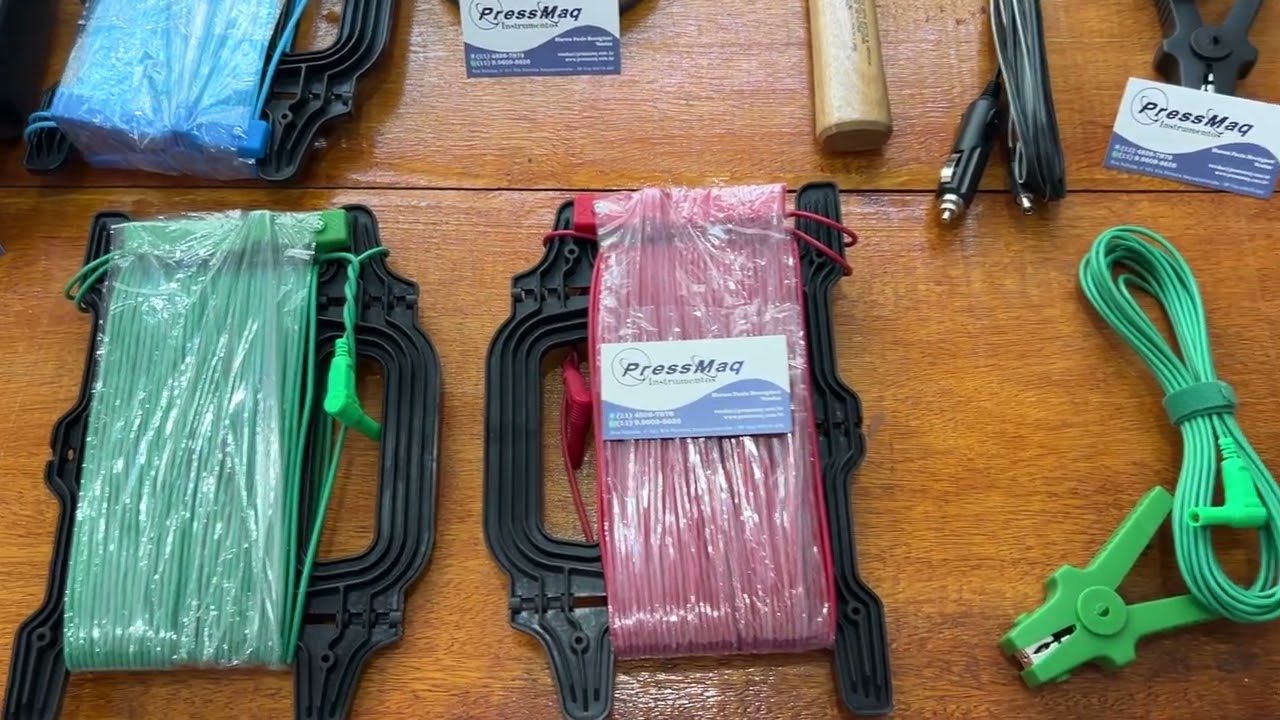

Acessórios
• 4 estacas (50 cm, sextavadas, banhadas em cobre)
• Fonte de alimentação para redes de 100 - 240 V~
• Cabo de conexão para alimentar o carregador com uma bateria externa de 12 V (de automóvel ou similar)
• Carretel com cabo de 40 m
• 2 carreteis com cabo de 20 m
• Cabo curto de 5 m
• Cabo curto de 5 m para conexão à tomada de terra a medir
• Marreta
• Trena
• Guia de referência rápida
• Manual de uso (download)
• Aplicativo BlueLogg (download)
• Bolsa para transporte do equipamento
• Bolsa para transporte dos acessórios
