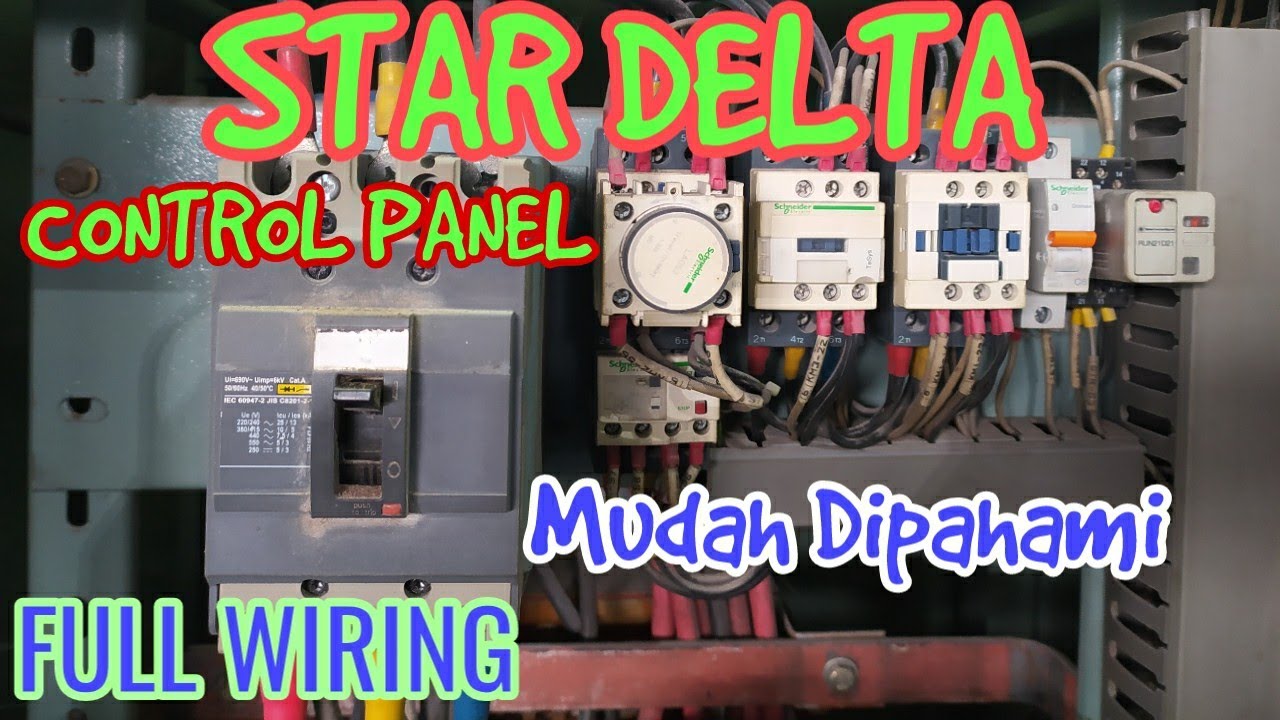

Control Panel Star Delta

Описание: Control panel ini terdiri dari:
1 buah mccb/ mcb 3 fasa
3 buah contactor,
1 buah mcb 1 fasa
1 buah timer
1 buah Termal Overload Rellay
1 buah Pilot lamp hijau 220 volt
1 buah pilot lamp merah 220 volt
1 buah Push botton On
1 buah push botton Off
Kabel power 6 mm²
Kabel power 4 mm²
kabel power 1mm² sebagai kendali


Adanya rangkaian start dan delta di motor adalah untuk mengurangi beban power supply saat pertama kali motor di hidupkan. Dengan rangkaian delta saat pertama kali motor dihidupkan lonjakan arus bisa sampai 6x arus nominal (In) motor itu sendiri karena setiap coil langsung diberikan tegangan di RST sebesar 380VAC lihat di gambar (R-S, R-T, S-T = 380V). Dengan beban awal yang begitu besar akan membuat sumber listrik trip/down, dengan menggunakan rangkaian start beban awal bisa lebih kecil karena diberi tegangan masing masing coil hanya sebesar 220 VAC saja

#star delta starter
#star delta starter control circuit
#star delta connection
#control panel star delta
#star delta control panel wiring diagram
#star delta starter control panel

Untuk penggunaan overload 5
amper
