Como hacer piezas soldadas tutorial español latino | Pórtico para montajes | SOLIDWORKS 2021

Описание: Build3Design - Diseño y análisis en la ingeniería mecánica:

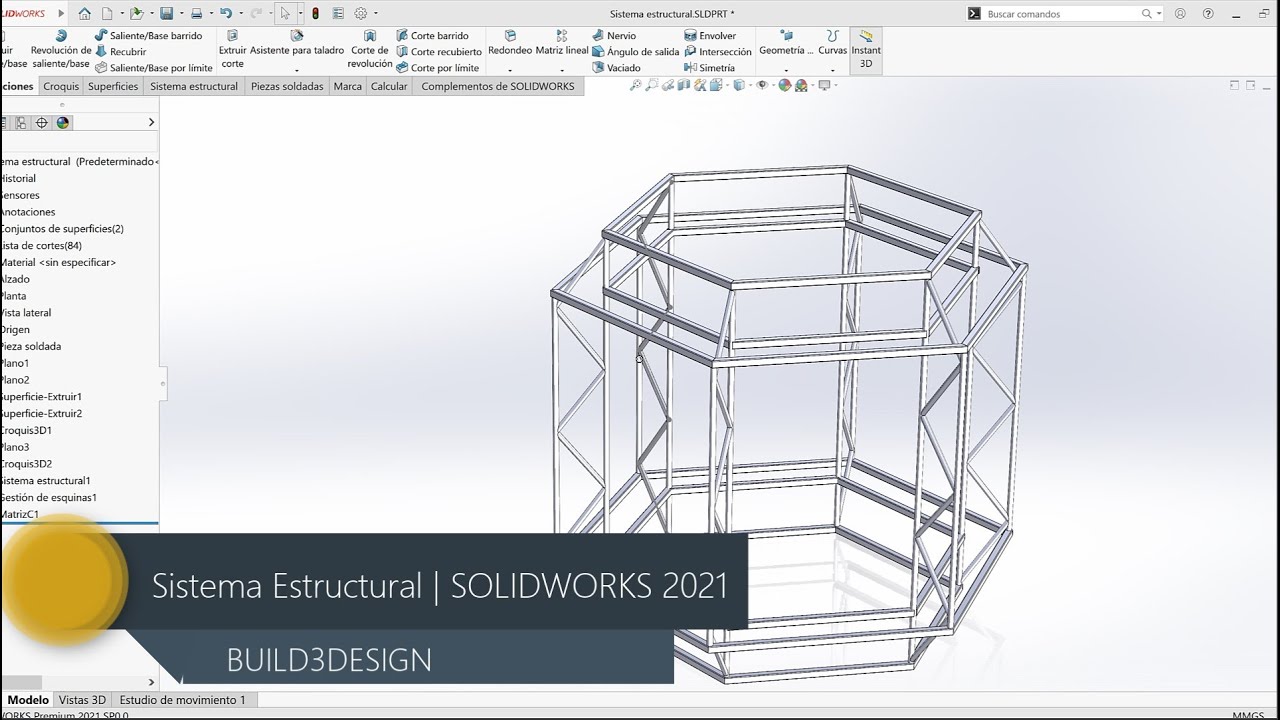

Saludos gente, en esta ocasión les dejo como hacer un pórtico para montaje de tuberías con su respectivo análisis estructural como si fuera vigas unidas (la otra opción es como armadura), mediante la herramienta pieza soldada (weldment profile) del software cad/cae Solidworks 2021.
Se simuló el uso de tubería 3" sch80 y 2" sch80, material A53 Gr.B (se consideró para la simulación A-36). Se usó el FEM para el cálculo de resultados. Ahora ustedes pueden usar otro criterio para el análisis.
Aquí le dejo algunos criterios para el análisis estructural del pórtico.
a. AISC 15th: Steel Construction Manual
b. Software Autodesk Advance Steel 2017 : Diseño y detalles
c. LRFD: Diseño por Factor de Carga y Resistencia.
d. AWS D1.1: Soldadura de estructura

Pueden mezclar los métodos por ejemplo, aplicando método LRFD hallamos la carga factorizada (según AISC 15th):
Pu = 1.2D + 1.6P
Que para el ejemplo del vídeo usé una carga de 2 toneladas, pero aplicando el LRFD, Pu = 1.2(90) + 1.6(2000) = 3308 Kg.

Déjame tus comentarios sobre las distintas formas de analizar estas estructuras, obviamente hay muchas y software dedicados exclusivamente al análisis de estructuras como el SAP2000, TEKLA, y muchos etc.
