طريقة ربط قاعدة مصباح بنقطة تشغيل احادية

Описание: طريقة ربط قاعدة مصباح بنقطة تشغيل ( سويج تشغيل احادي ) .
قاعدة المصباح يربط بها السلك الأحمر( الحار ) و سلك اسود ( بارد ) .
مهم جدا .. ربط السلك في مكانه الصحيح لتجنب التماس الكهربائي في حالة كسر المصباح .
تختلف مفاتيح التشغيل في الشكل لكن مبدأ العمل واحد .
طريقة الربط ..
هناك نوعان من مفتاح التشغيل ( سويج التشغيل )
1- مفتاح تشغيل بخط واحد ( معروف بسويج تشغيل وان وي ) One Way .

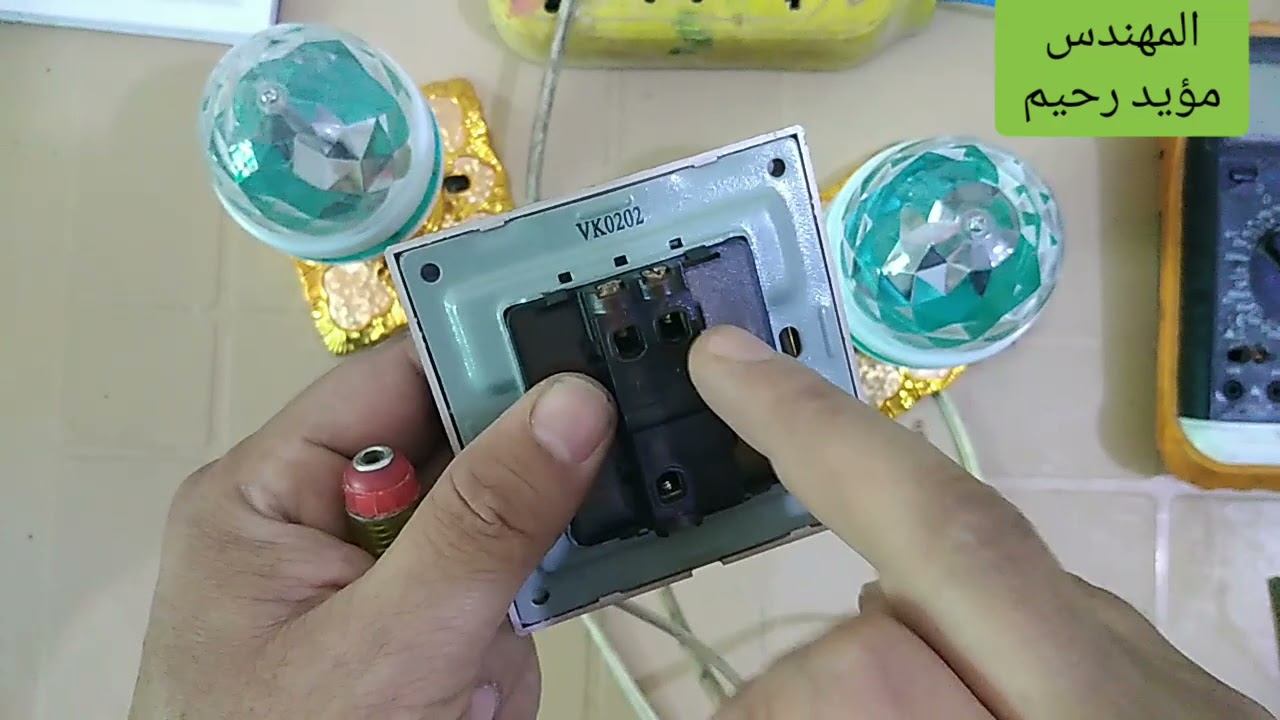

2- مفتاح تشغيل بخطين ( معروف بسويج تشغيل تو وي ) Two Way .
نستعمل في هذا الفيديو النوع الأول و سوف اشرح النوع الثاني في فيديوهات قادمة ، كيفية الربط و أماكن استعمالها .
عند ربط قاعدة المصباح يكون ربط السلك الأسود( البارد ) مباشرة مع مصدر الكهرباء و الذي يربط بنقطة التشغيل هو سلك احمر المصدر الرئيسي و السلك الأحمر لقاعدة المصباح .
السلك الأحمر المصدر الرئيسي يوضع في خانة عادة ما يكتب عليها ( com , او , C1 ) .
السلك الأحمر للصباح يكون في خانة عادة ما يكتب عليها ( L1 ) .
مهم جدا ...
يستعمل سلك للانارة حجم ..
0.75 ملم قدرة التحمل 3.5 امبير
1 ملم قدرة التحمل 5 امبير
1.5 ملم قدرة التحمل 7 امبير
بعض الأوقات يستعمل سلك حجم 2.5 ملم للانارة و هذا العمل غير صحيح لانه يعتبر هدر للمال دون فائدة .
لكل مصباح واط معلوم تكتب على علبة المصباح مثلا
50W , 70W , 100W , 1000W , 1500W
100 واط تساوي 0.45 امبير يعني نصف امبير تقريبا
200 واط تساوي 0.90 امبير يعني واحد امبير تقريبا
500 واط تساوي 2.27 امبير يعني اثنان و ربع امبير تقريبا
1000 واط تساوي 4.5 امبير يعني أربعة و نص امبير .
