Montageanlage Griffleisten

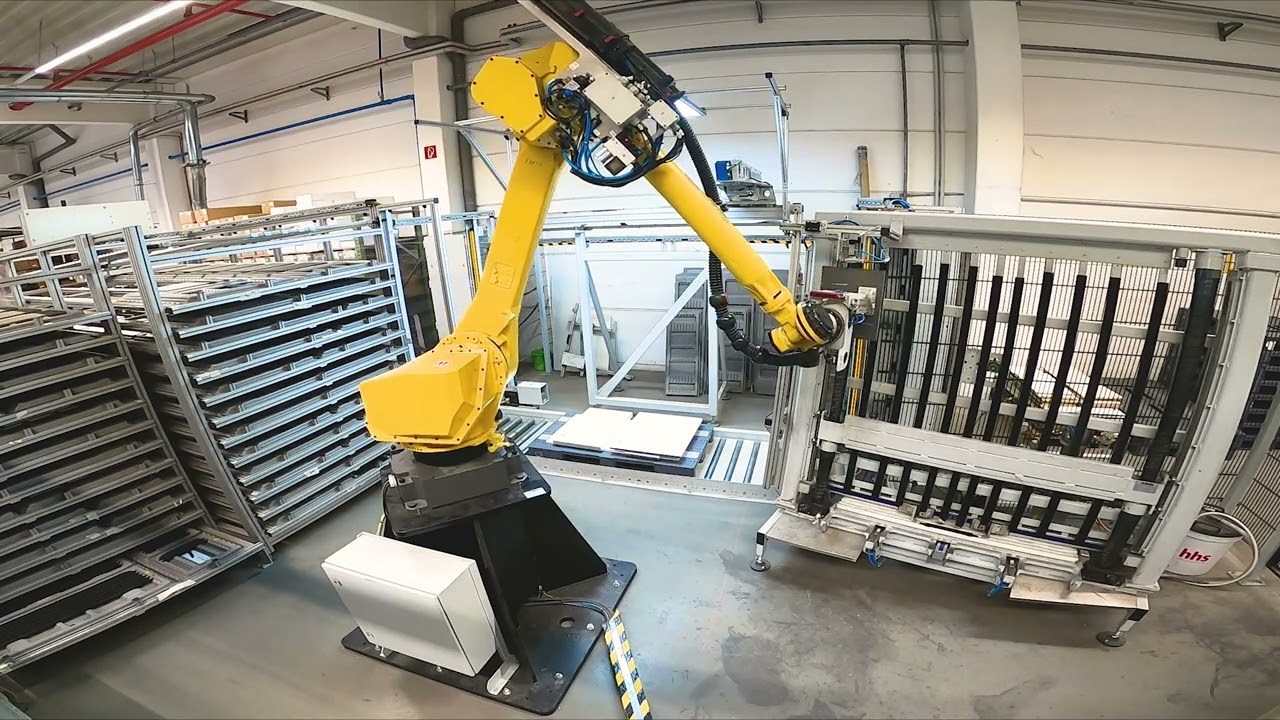

Описание: Roboterzelle zur automatisierten Montage von Griffleisten

Highlights:
Roboter greift Griffleiste zum automatischen Montieren
Entnahme der Griffleisten aus Schubregal
Zuführung der Fronten auf Palette
Paletten mit undefiniertem Inhalt
Lagegenaue Position auf Palette nicht erforderlich
Datenaustausch mit Leitrechner
Nutausrichtung für Verleimung
Automatische Verleimung der Fronten
Fügen der Griffleiste an die Front
Ablage in Fachregal für händische Entnahme


Beschreibung:

Die Roboterzelle dient der automatisierten Montage von Griffleisten an Fronten in Losgröße 1.

Die Materialzuführung der Fronten erfolgt auf Palette mit einem “chaotisch“ gepackten Stapel. Über ein Scanner- und Barcode-System werden Lage, Positionen erkannt und Dimensionen mit einem Leitrechnersystem geprüft und die Vorgabe für den Griffleistentyp mitgegeben. Die Griffleistenbereitstellung erfolgt in Trays in einem Schubregal. Der Roboter entnimmt die entsprechende Griffleiste, welches ihm das Regal zur Verfügung stellt und legt diese in die Fügevorrichtung ein. Nach dem Greifen einer Front wird diese lagerichtig ausgerichtet und automatisiert, über eine Leimdosierung, verleimt. Im Anschluss erfolgt ebenfalls das Einlegen in die Fügevorrichtung und die Front oder der Boden werden mit der Griffleiste gefügt. Die Ablage der fertigen Fronten erfolgt durch den Roboter in einem geteilten Ablageregister. Während das eine Register mit leeren Fächern beschickt wird, kann der Mitarbeiter das andere Register mit den befüllten Fächern entleeren. Durch diesen automatisierten Prozess steigern Sie Ihre Fertigungsqualität, da keine Druck- oder gar Hammerschläge auf den Griffleisten entstehen, Sie einen gleichförmigen Geleimungsprozess haben und die Griffleisten an den Fronten und Böden zentriert eingebracht werden. Je nach Gestaltung der Pufferplätze im Bereich Beschick- und Ablagesystem arbeitet das System für sich autark.
