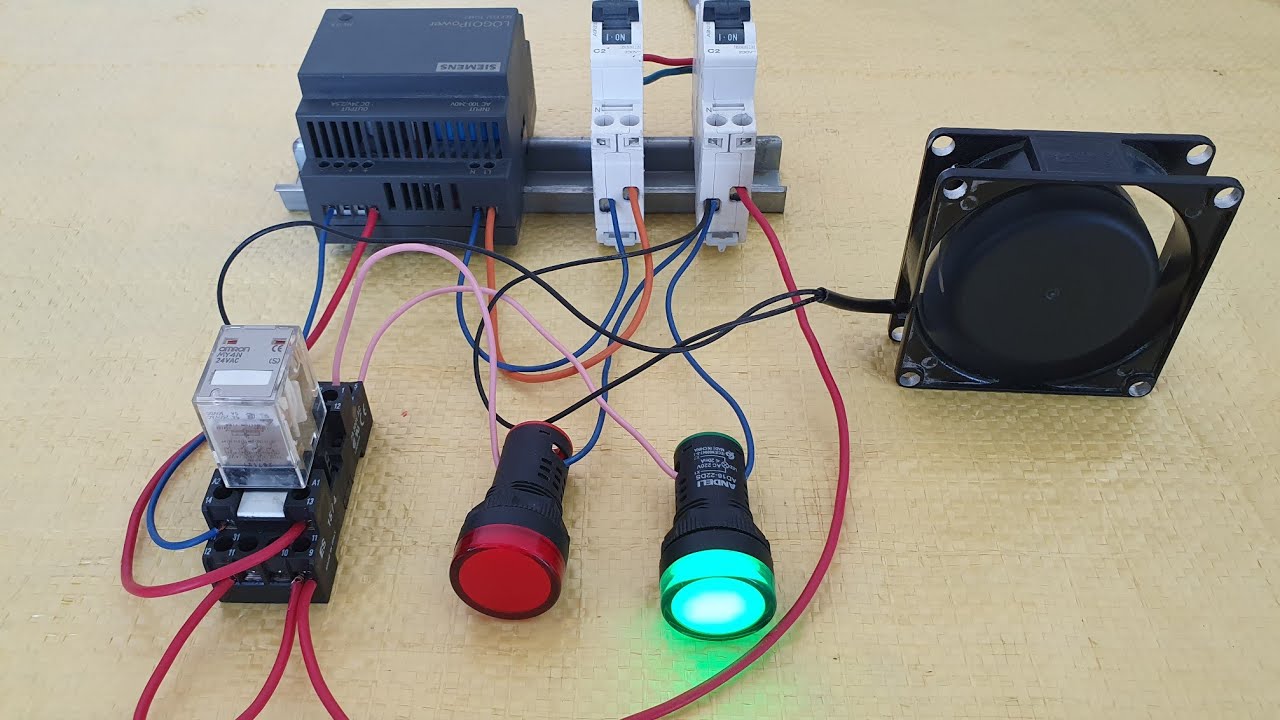

Branchement et rôle d'un relais à 14 broche et comment fonctionne

Описание: #relais_a_broche#
Relais a 14 broche
Comment brancher un relais a broche
Le rôle d'une relais a broche
اجمل منشور للمتتبعين عن الريليه ....
يعتبر الرولي من اهم مكونات لوحات الكنترول وله دور مهم في التحكم والحماية.
يتكون الريليه من نقاط مشتركه ونقاط مغلقه ونقاط مفتوحه ونقاط تغذية.
اولا نقاط التغذية...
تم تمييز هذه النقاط بارقام 13&14 وبحرفي A1 A2 .. جهد التغذيه 220 فولت تيار متردد 50 هيرتز...
تم تمييز نقاط الريليه بارقام تبدا من رقم 1 وتنتهي برقم 14 ..
وايضا بارقام اخري تمييز نقاط مشتركه ونقاط مغلقه ونقاط مفتوحه...
اولا ..
نقطه 11 مشتركه ومغلقة مع نقطه 12 ومفتوحة مع نقطه 14
وتم تمييز النقطه المشتركه برقم 9.
والنقطه المغلقه برقم 1..
والنقطه المفتوحه برقم 5..
ثانيا....
نقطه 21 مشتركه ومغلقة مع 22 ومفتوحة مع 24.
وتم تمييز النقطه المشتركه برقم 10 ..
والنقطه المغلقه برقم 2
والنقطه المفتوحه برقم 6...
ثالثا...
نقطه 31 مشتركه ومغلقة مع 32 ومفتوحة مع نقطه 34 ...
تم تمييز النقطه المشتركه برقم 11 ...
والنقطه المغلقه برقم 3 ..
والتقطه المفتوحه برقم 7..
رابعا ...
نقطه 41 مشتركه ومغلقة مع نقطه42 ومفتوحة مع 44..
تم تمييز النقطه المشتركه برقم 12 ...
وتم تمييز النقطه المغلقه برقم 4 ..
والنقطه المفتوحه برقم 8
طريقه ومبدأ عمل الريليه
عند إيصال جهد كهرباء على الملف يتولد مجال مغناطيسي فيتم جذب قطعه من المعدن والذي بدورها تبدل النقاط .. تفتح المغلق وتغلق المفتوح مثل مبدأ عمل الكونتاكتور..ولاكن الريلي يستخدم في أحمال لا تتعدى 10 امبير لاكن الكونتاكتور يتحمل قيم أعلى بكثير ...
انتظروا المزيد أن شاء الله..
