Программа для трассировки печатных плат: поиск и устранение неисправностей с помощью ИИ.

Описание: Посетите сайт www.PCBTracer.com, чтобы попробовать приложение. Установка не требуется.

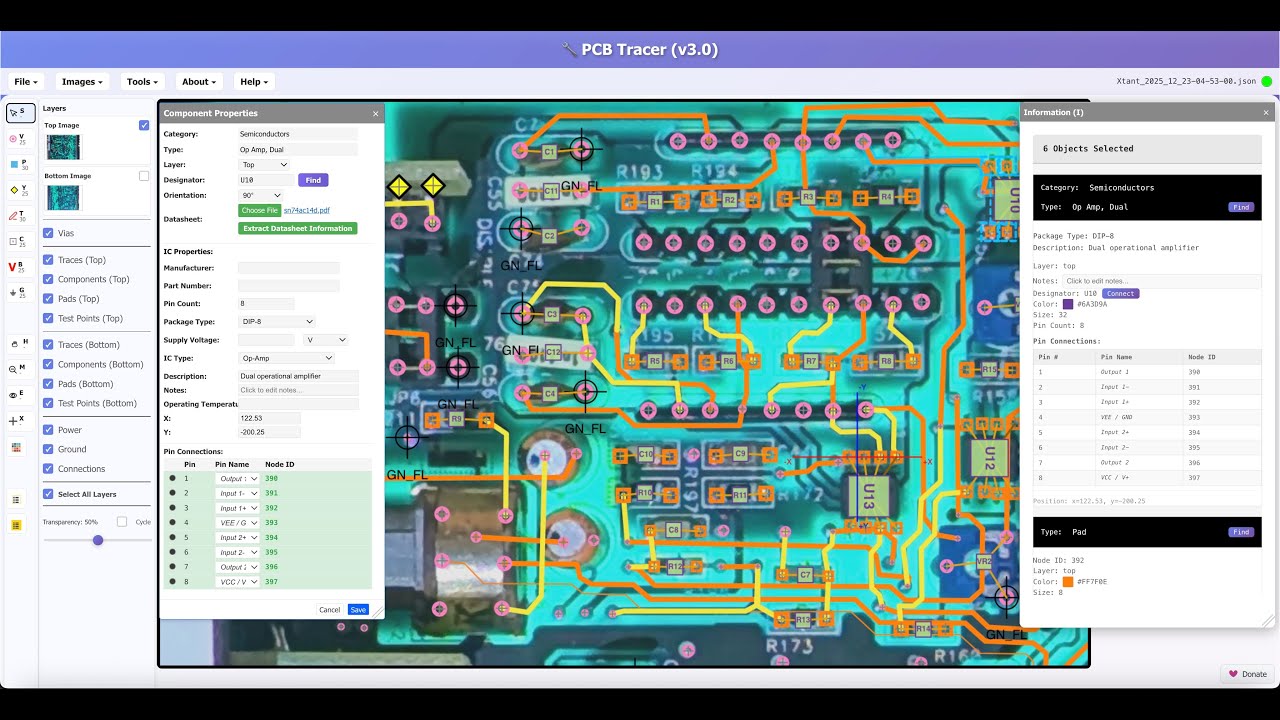

PCB Tracer — это программный инструмент с поддержкой искусственного интеллекта, разработанный для помощи в поиске и устранении неисправностей в электронике, обратной разработке, трассировке сигналов и ремонте печатных плат (PCB). Он включает в себя функции автоматизации, которые уменьшают трудозатраты на подключение компонентов для воссоздания списка соединений. Программа размещена онлайн и работает в браузере. Добавляются новые функции искусственного интеллекта (например, анализ отказов).

Это видео знакомит с PCB Tracer и демонстрирует, как использовать его функции. Прокрутите вниз, чтобы перейти к указателю видео со ссылками на ключевые моменты видео.

PCB Tracer предоставляет виртуальный рентгеновский снимок печатных плат, позволяя пользователям легко визуализировать сигнальные и силовые дорожки на печатной плате. Он включает в себя современные инструменты искусственного интеллекта для легкого извлечения информации о компонентах из технических описаний, что упрощает задачи идентификации выводов интегральных схем (ИС) и других ключевых свойств.


0:00 Введение и обзор
0:44 Пример загрузки проекта
1:49 Панель инструментов и инструменты рисования (Выбор, Переходные отверстия, Контактные площадки, Контрольные точки, Трассы, Компоненты)
4:09 Инструменты «Шина напряжения» и «Шина заземления»
4:48 Инструмент «Рука», Инструмент «Лупа» и Перспективный вид
6:39 Инструмент «Установка вида» и сочетания клавиш
7:50 Цветовая палитра и примечания к проекту
8:29 Диалоговое окно «Контрольные точки»
9:08 Управление слоями (объяснение 14 слоев)
9:54 Меню изображений (Загрузка и преобразование изображений)
10:26 Обзор меню инструментов
12:30 Управление шинами питания и заземления
15:32 Меню справки и документация
17:15 Система именования проекта и временных меток
17:59 Функция автосохранения и индикатор состояния сохранения
18:48 История файлов и функция восстановления
19:11 Функции и настройки ИИ (интеграция с Gemini, Claude, ChatGPT)
19:53 Экспорт спецификации материалов
ДЕМОНСТРАЦИЯ ПРОЕКТА НАЧИНАЕТСЯ ЗДЕСЬ
20:39 Начало демонстрации в реальном времени - Создание нового проекта
21:20 Создание нового проекта и настройка каталога
22:26 Загрузка изображений верхней и нижней частей печатной платы
22:47 Диалоговое окно преобразования изображений - Масштабирование и выравнивание
24:01 Поворот изображения и точная настройка выравнивания
24:47 Регулировка яркости и контраста изображения
25:16 Блокировка изображений
25:36 Размещение переходных отверстий на плате
26:46 Размещение шаблонов переходных отверстий для ИС (14-контактный чип)
28:01 Инструмент для работы с компонентами и автоматизация подключения выводов
29:38 Демонстрация извлечения данных из технической документации с помощью ИИ
32:13 Добавление резисторов и конденсаторов
33:25 Поляризованные компоненты (светодиод и батарея)
35:57 Подключение компонентов с помощью информационного диалогового окна
38:20 Добавление перемычки и разъема Компоненты
38:39 Прорисовка дорожек на печатной плате
41:28 Сравнение прорисованных дорожек с фактической платой
42:06 Использование ползунка прозрачности для многослойных плат
42:32 Автоматизация извлечения данных из технической документации и подключения — 48-контактный компонент —
45:29 Размещение шаблонов для 48-контактного корпуса TQFP
47:37 Настройка функции просмотра для навигации
50:02 Функция выбора всех слоев
50:27 Заключительные замечания и информация о поддержке
51:00 Обсуждение экспорта списка цепей и будущих функций
