Inductor Recorded IGBT VVVF Inverter Sound [Siemens Desiro ML ÖBB Cityjet 4746]

Описание: ⸺⸺⸺⸺ Description [EN] ⸺⸺⸺⸺

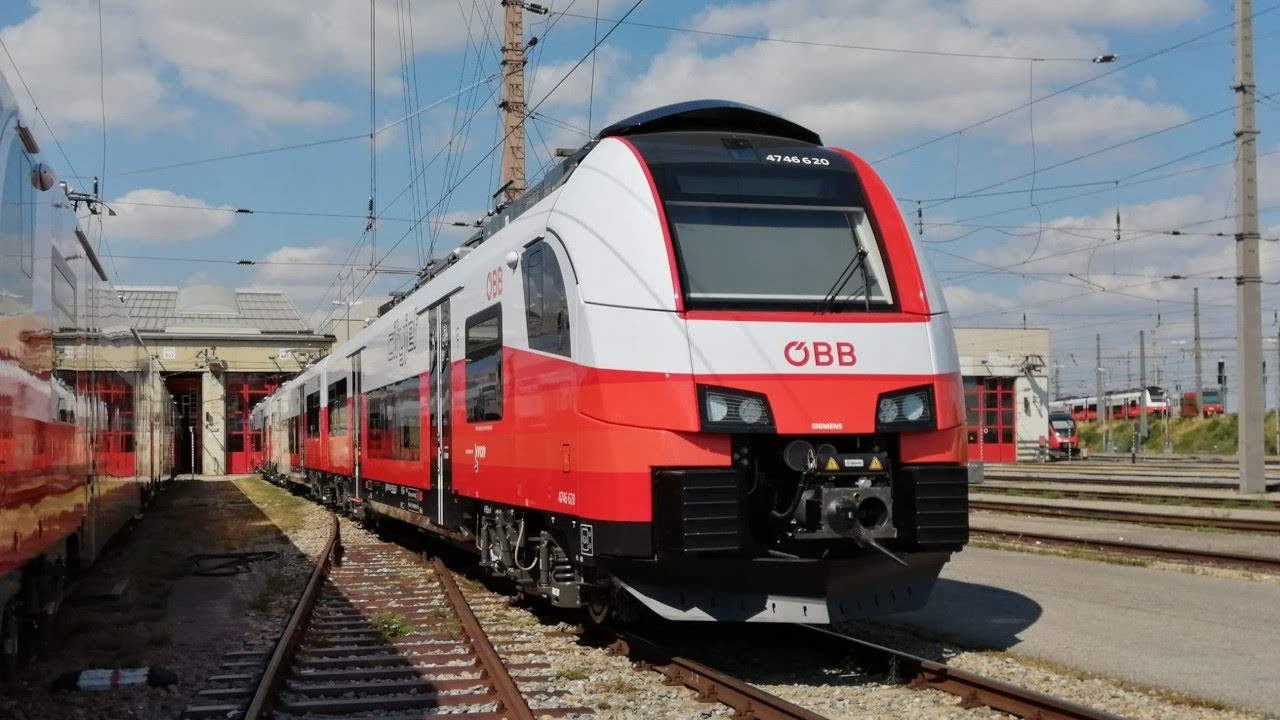

In this video you can hear the Waveforms (PWM) generated by the traction inverter of the ÖBB Cityjet Siemens Desiro ML train.

How I did it:
I recorded the waveforms using a 100mH inductor. The inductor is soldered to a TRRS aux cable (the microphone pins) which goes to an audio adapter for my phone.
For the best recording Quality (iPhone) I recommend going into Voice Memo settings and changing the audio quality to lossless.
For Android users there might be similar apps that can deliver lossless audio.
You can also use a dedicated audio recorder if it has an AUX TRRS input.

The whole concept has been done before by some people and it's called MoHa Radio (in Japan I think).

⸺⸺⸺⸺ Beschreibung [DE] ⸺⸺⸺⸺
In diesem Video sind die PWM Signale, welche von den Traktionsstromrichtern des ÖBB Cityjet Siemens Desiro ML erzeugt werden, zu hören.

Wie ich es gemacht habe:
Die Signale habe ich mittels 100mH Spule aufgenommen. Die Spule wird an die für das Mikrofon zuständigen Pins eines TRRS Aux Kabels angeschlossen.
Für die Aufnahme mittels Handy (iPhone) empfehle ich in den Einstellungen der Sprachmemos die Audioqualität auf Verlustfrei einzustellen.
Für Android User gibt es sicher auch einige Apps, die verlustfreie Audio Aufnahmen ermöglichen.
Wenn man einen Audio Rekorder mit TRRS AUX Anschluss besitzt, kann man natürlich auch den verwenden.
Das ganze wurde auch bereits von anderen Bahn Enthusiasten in anderen Ländern gebaut. In Japan nennen sie es MoHa Radio.

⸺⸺⸺⸺ Pulse Modes: ⸺⸺⸺⸺
From 140 to 500 Hz asynchronous (most likely Space Vector Modulation)
9 Pulse (Selective Harmonic Elimination method PWM, multiple variations)
7 Pulse (SHEPWM, multiple variations)
5 Pulse (SHEPWM, multiple variations)
3 Pulse (SHEPWM, multiple variations)
Overmodulation (aka. 1 Pulse)


Spectrogram Software: Sonic Visualizer
Inductor:
Part Nr: RL622-104K-RC
Mfr: Bourns
