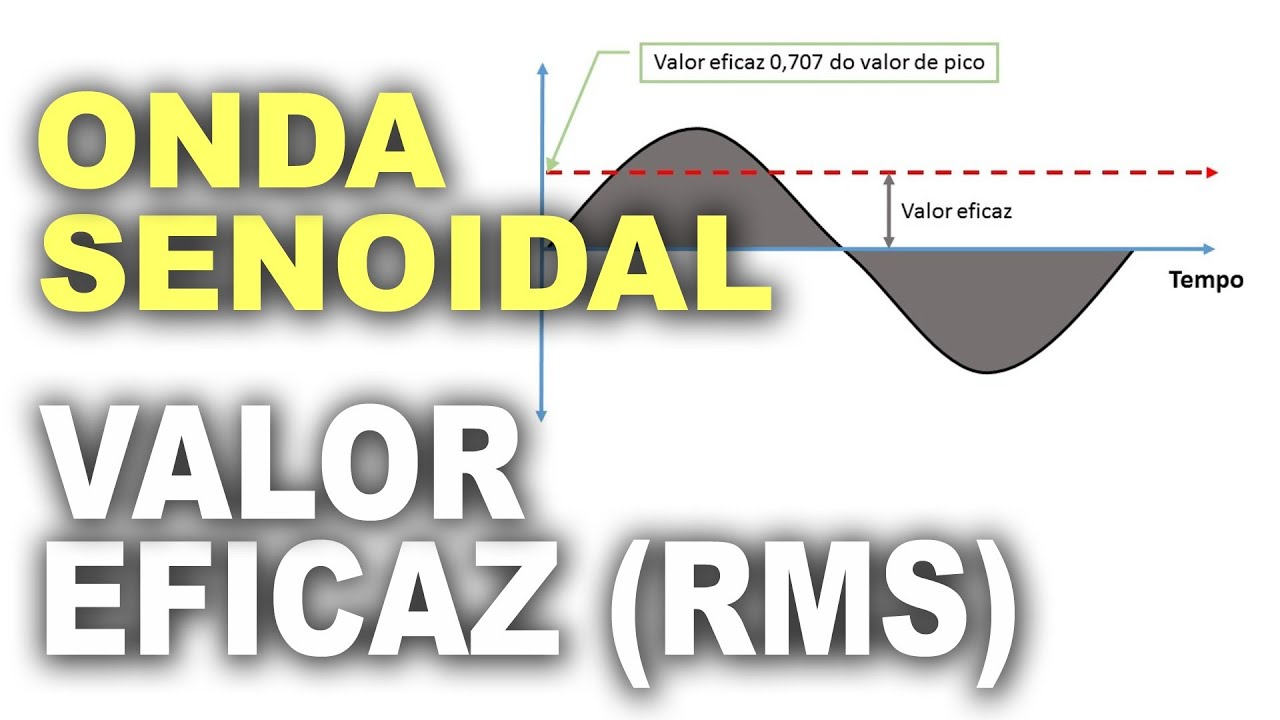

Onda senoidal e como calcular o valor eficaz (RMS)!

Описание: Entenda o que significa uma onda senoidal pura, o ângulo de fase, ciclo, amplitude, período, tensão de pico, pico a pico e veja como calcular a integral do valor eficaz ou RMS deduzindo a fórmula a partir dos cálculos.

É possível ver na tela do osciloscópio a tensão positiva ao utilizar a função ""módulo"" do osciloscópio. No gráfico na onda agora, ainda um sinal periódico, fica mais fácil entender os cálculos tanto de uma única senoide quanto ao extrapolar para uma abordagem trifásica em que cada onda é atrasada em 120 graus em relação a anterior.

Este mesmo raciocício pode ser utilizado em uma onda quadrada, triangular, dente de serra ou outros formatos. Seja onda completa, meia onda, tensão ou corrente.

Ferramentas ou instrumentos de medição elétrica e outros itens usados neste vídeo:

Osciloscópio Digital 1GHz Keysight MSOX3104T: Análise de protocolos de comunicação.

Ponta de prova passiva 500MHz Keysight N2874A: Ponta para medição de sinal.

Dentre os objetivos deste vídeo, destacamos:
Explicar o que é senoide e mostrar sua equação em função da amplitude máxima.
Informar o motivo de existir uma senoide na rede elétrica e sua relação com a geração da energia.

Abordamos os seguintes itens no decorrer deste vídeo:
O que é uma onda alternada? O que é frequência, período e amplitude?
O que é uma senoide e a função seno a partir de um círculo e como ela aparece na forma de onda?
Um gerador de tensão alternada consiste em uma bobina que gira dentro de um campo magnético, como nas usinas hidrelétricas.
Explicação rápida sobre valor eficaz (RMS), sua integral e como o cálculo pode ser feito de forma direta para uma onde senoidal.
A polaridade da tensão não interfere no valor eficaz.

Partes em destaque neste vídeo (editar anotações):
00:28 - Apesar de existirem diversos modelos de osciloscópios e eles terem muitas funções diferentes alguns princípios são os mesmos para todos, como o trigger, escala de tempo e amplitude da onda.
01:26 - Corrente contínua e alternada fazem parte de nosso dia a dia, é interessante saber como isso acontece e qual a diferença entre elas.
02:19 - No conceito de geração e dos fechamentos de bobinas surgem muitas questões como o ponto de neutro, o balanceamento das fases e sua defasagem.
03:24 - O geradores trabalham com o efeito magnético de forma a gerar corrente elétrica induzida em bobinas de cabos, e isto tem tudo a ver com o conceito de eletroímã
04:18 - A defasagem aliada a frequência elétrica e número de polos de um motor de indução são responsáveis pelas velocidade fixas em um motor de indução trifásicos.
05:48 - Existem aparelhos próprios para a medida de grandezas RMS os que não tem esta capacidade são chamados de aparelhos de medida de resposta média.
06:41 - O conceito de tensão elétrica é muito importante para os estudos das outras grandezas elétricas como corrente elétrica e a resistência elétrica por exemplo.
07:58 - O estudo da eletricidade envolve muitos cálculos, devido a complexidade da energia elétrica a precisão destes cálculos é muito importante.
08:51 - Um cálculo que muito comum na eletricidade é o uso das fórmulas da lei de Ohm que relacionam tensão, corrente e resistência.
10:20 - Veja muitas características que possuem um osciloscópio.

Participam deste vídeo:

Alex Teixeira Benfica
  / alexbenfica

Edição de vídeo: Alex Teixeira Benfica

#MEL_00337
--
