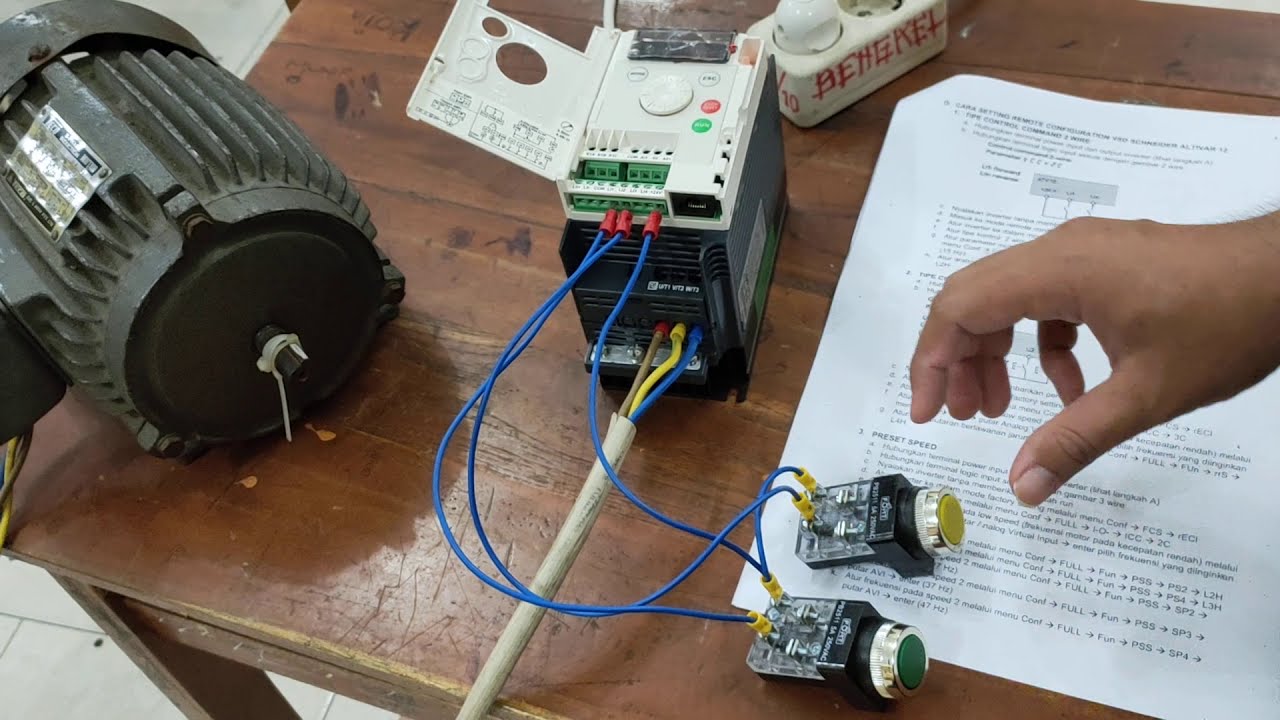

Inverter VSD #4 - Remote Configuration TCC 2 Wire Schneider Altivar12 M2
Автор: Mohamad Roisul Fata
Загружено: 2021-01-18
Просмотров: 35039
Описание:
Remote Configuration adalah mengatur kecepatan motor dengan menggunakan parameter input VSD melalui terminal Logic Input dan/atau Analog input.
Prosedur Remote Configuration TCC 2 Wire (Forward-Reverse)
a. Hubungkan terminal power input dan output inverter (lihat langkah A)
b. Hubungkan terminal logic input sesuai dengan gambar 2 wire
c. Nyalakan inverter tanpa memberikan perintah run
d. Masuk ke mode remote configuration
e. Atur inverter ke dalam mode factory setting melalui menu Conf → FCS → rECl
f. Atur tipe kontrol 2 wire melalui menu Conf → FULL → I-O- → tCC→ 2C
g. Atur parameter motor pada low speed (frekuensi motor pada kecepatan rendah) melalui
menu Conf → LSP → putar Analog Virtual Input → enter pilih frekuensi yang diinginkan
(15 Hz)
h. Atur arah putaran berlawanan jarum jam melalui menu Conf → FULL → FUn → rrS →
L2H
