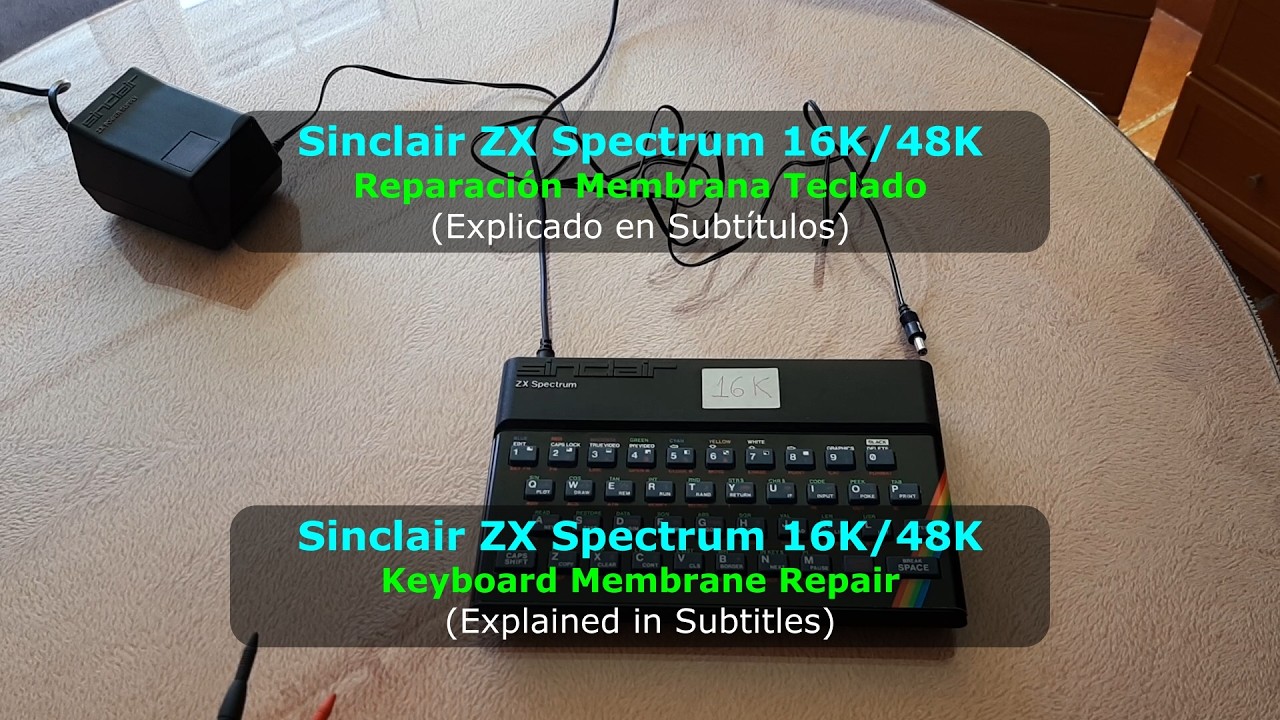

Reparacion Membrana ZX Spectrum 16K/48K

Описание: Se ha reparado la membrana del teclado de un ZX Spectrum 16K (también válido para 48K).
El ordenador presenta una rotura de casi todas las pistas de los dos buses de comunicación de la membrana del teclado con la placa.

Tras varios intentos fallidos se han logrado dos soluciones válidas:
SOLUCIÓN 1. Reparación de la membrana original:
Se ha intentado reparar, sin éxito, los buses rotos usando pintura conductora de plata y un cable de un bus para RS232.
Finalmente se ha conseguido reparar usando cinta adhesiva conductora de cobre de doble cara (conduce la electricidad por ambas caras).
SOLUCIÓN 2. Construcción de una membrana nueva artesanal:
Siguiendo un tutorial de internet pero usando la cinta adhesiva conductora de cobre en lugar de pintura conductora se ha construido una membrana nueva de modo artesanal.

En ambas soluciones se detecta una problemática con los dobleces de los buses de datos ya que la cinta adhesiva de cobre se rompe a veces al doblar el bus. Para resolverlo se han reforzado las pistas de ambos buses duplicando la cinta de cobre, incluso se podría triplicar.
En caso de que el refuerzo no sea suficiente se podría reforzar con uno o varios hilos de cobre en la zona del doblez y fijándolo con la cinta adhesiva de cobre.
También se podría usar cinta adhesiva de tela conductora doble que posiblemente resista mejor los dobleces.

Referencias a fuentes de información y productos usados:
Reparación de membranas de teclado: https://www.va-de-retro.com/foros/vie...
Construcción de membrana Spectrum: https://www.imd.guru/retropedia/orden...
Pintura (no es pegamento como indica la descripción) conductora adquirida en Amazon: https://www.amazon.es/Pegamento-Condu...
Cinta adhesiva de cobre adquirida en AliExpress: https://a.aliexpress.com/_EuhGhpm
Cinta adhesiva de tela conductora (alternativa) en AliExpress: https://a.aliexpress.com/_EHs8Kgs
Láminas de acetato impresas en Copias Coca Granada: https://maps.app.goo.gl/zaMBsrcUrgxKV...

Capítulos:
00:00 Presentación
00:21 Diagnóstico
03:16 Intento de reparación con bus de cable
21:05 SOLUCIÓN 1: Reparación con cinta adhesiva de cobre
25:36 SOLUCIÓN 2: Construcción de una membrana nueva artesanal
