Küchenunterschrank bauen [ 5 / 8 ] - Montage der Korpusteile mit Verbindungsbeschlägen

Описание: Nachdem wir in Teil 4 des Tutorials „Bau eines Unterschranks für die Küche“ (   • Küchenunterschrank bauen [ 4 / 8 ] - Accur...  ) die Lochreihen in beide Seitenteile gebohrt haben, werden wir jetzt die einzelnen Korpusteile (Bodenplatte, Seitenwände und Oberteile) mit den #Extenzer-Verbindungsbeschlägen verbinden.

1. Einsatz der Exzenter-Verbindungsbeschläge zur #Korpusmontage

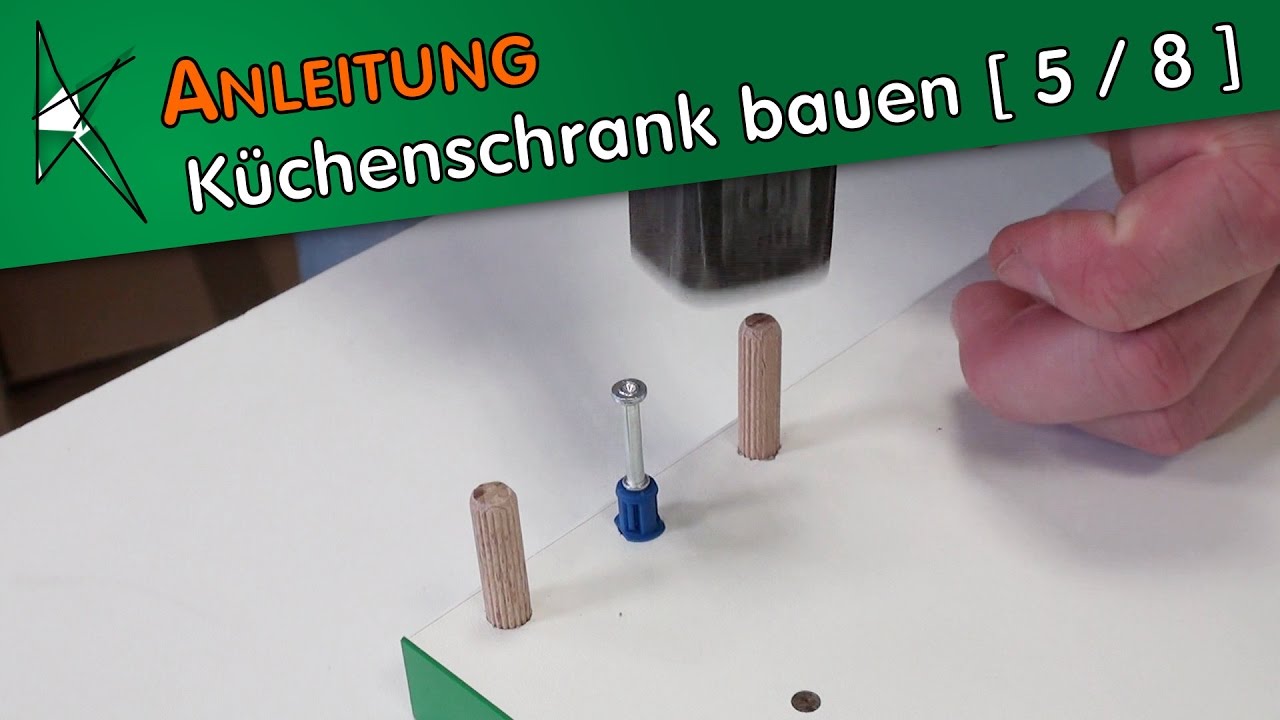

Als Erstes schlagen wir dazu die Holzdübel als auch den #Schnellmontagedübel Rapid S in die beiden Seitenwände ein.

Danach stecken wir die Bodenplatte über die Dübel einer Seitenwand und bringen diese nach und nach mit sanften Hammerschlägen in Position. Wie Sie sehen können, erscheint der Schnellmontagedübel Rapid S direkt in der von uns angefertigten Rastex-Bohrung.

Dort wird der Schnellmontagedübel anschließend durch den Einsatz des #Exzenter-Verbinders Rastex 15 ohne Abdeckrand befestigt. Stecken Sie den Rastex 15 dazu einfach in das dafür gebohrte Loch und drehen Sie ihn anschließend mit einem Schraubendreher in Pfeilrichtung, um beide Teile miteinander zu fixieren.

Auf die gleiche Art und Weise wird auch mit den beiden Oberteilen des Korpus verfahren. Somit haben wir nun die Bodenplatte mit einer Seitenwand und den beiden Oberteilen verbunden.

2. Einsetzen der Schrankrückwand in den Möbelkorpus

Bevor wir jedoch auch das zweite Seitenteil verbinden, müssen wir die Rückwand noch in die dafür vorgesehene Aussparung bzw. Nut stecken.

Erst danach kann auch das zweite Seitenteil - analog zum Ersten - mit dem übrigen Möbelkorpus des #Küchenunterschranks verbunden werden. Sollten Sie den Korpus bereits fertiggestellt und die Rückwand vergessen haben, können Sie diese auch im Nachhinein noch von oben in die eingelassene Nut einschieben.

3. Schrankrückwand mit dem Korpus verschrauben

Zum Abschluss werden wir die Schrankrückwand mit herkömmlichen Schnellbauschrauben fixieren. Dazu markieren wir uns zunächst die Stellen, an denen wir die Schrauben platzieren werden. Die erste Schraube setzen wir 50 mm vom linken bzw. rechten Rand des Korpus und dann jeweils in einem Abstand von 150 mm. Vom unteren Rand des Schranks wählen wir einen Abstand von 10 mm (die halbe Dicke der Bodenplatte), damit die Schrauben mittig im Bodenteil verschwindet.

Nach dem Setzen der Markierungen bohren wir die einzelnen Stellen mit einem 3 mm Bohrer an, so dass die Schrauben besser anziehen. Achten Sie dabei immer darauf, dass die Rückplatte korrekt an den Oberteilen und der Bodenplatte ausgerichtet ist.

Zum Schluss werden die Schrauben eingesetzt und die Rückplatte fest mit dem Korpus verschraubt. Nehmen Sie dabei zuerst die äußersten Schrauben an den Ecken und korrigieren Sie bei Bedarf die Ausrichtung der Rückplatte zu den anderen Teilen des Korpus.

Damit ist der Möbelkorpus des Küchenunterschranks fertiggestellt und wir werden in Teil 6 des Tutorials „Bau eines Unterschranks für die Küche“ (   • Küchenunterschrank bauen [ 6 / 8 ] - Topfs...  ) die Schranktüren mittels dem Topfscharnier Sensys und den dazugehörigen Kreuzmontageplatten anbringen.

--
