Таймеры ПЛК - сохраняемый таймер - аккумулятор времени - инструкция TONR
Автор: Instrumentation Tools
Загружено: 2022-02-01
Просмотров: 20413
Описание:
В этом видео вы научитесь программированию релейной логики таймеров ПЛК.

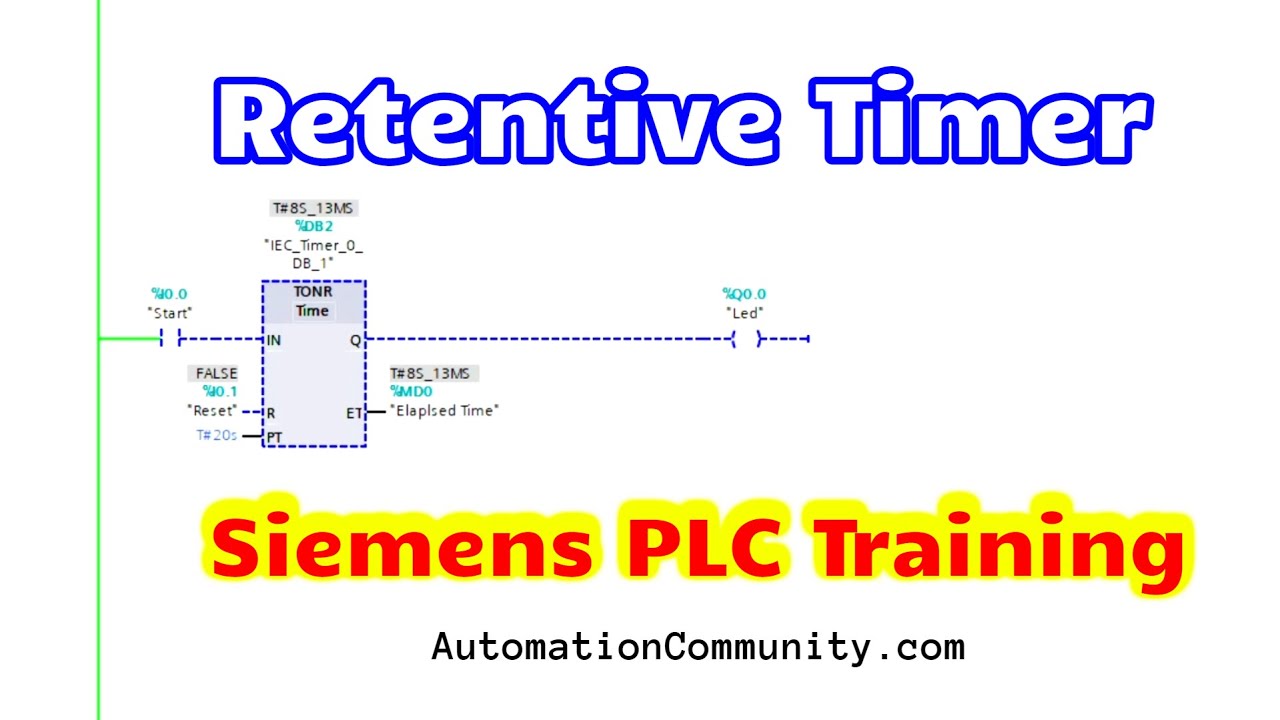

Таймер TONR, также называемый сохраняющим таймером с задержкой включения, — это инструкция, которая начинает отсчёт времени при изменении входного параметра (IN) с 0 на 1.
Инструкция «Накопитель времени» используется для накопления значений времени в течение периода, заданного параметром PT.
Когда состояние сигнала на входе IN изменяется с «0» на «1» (положительный фронт сигнала), выполняется измерение времени и начинается отсчёт времени PT.
Во время отсчёта времени PT накапливаются значения времени, которые регистрируются, когда на входе IN присутствует сигнал «1».
Накопленное время записывается на выход ET и может быть там запрошено.
По истечении времени PT на выходе Q устанавливается сигнал «1».
Параметр Q остаётся установленным в «1», даже когда состояние сигнала на параметре IN изменяется с «1» на «0» (отрицательный фронт сигнала).
