Acotación Avellanados según normas ISO | | UPV

Описание: Título: Acotación Avellanados según normas ISO

Descripción: ACOTAR SEGÚN NORMAS ISO
Avellanados Defez Garcia, B. (2021). Acotación Avellanados según normas ISO. http://hdl.handle.net/10251/167766

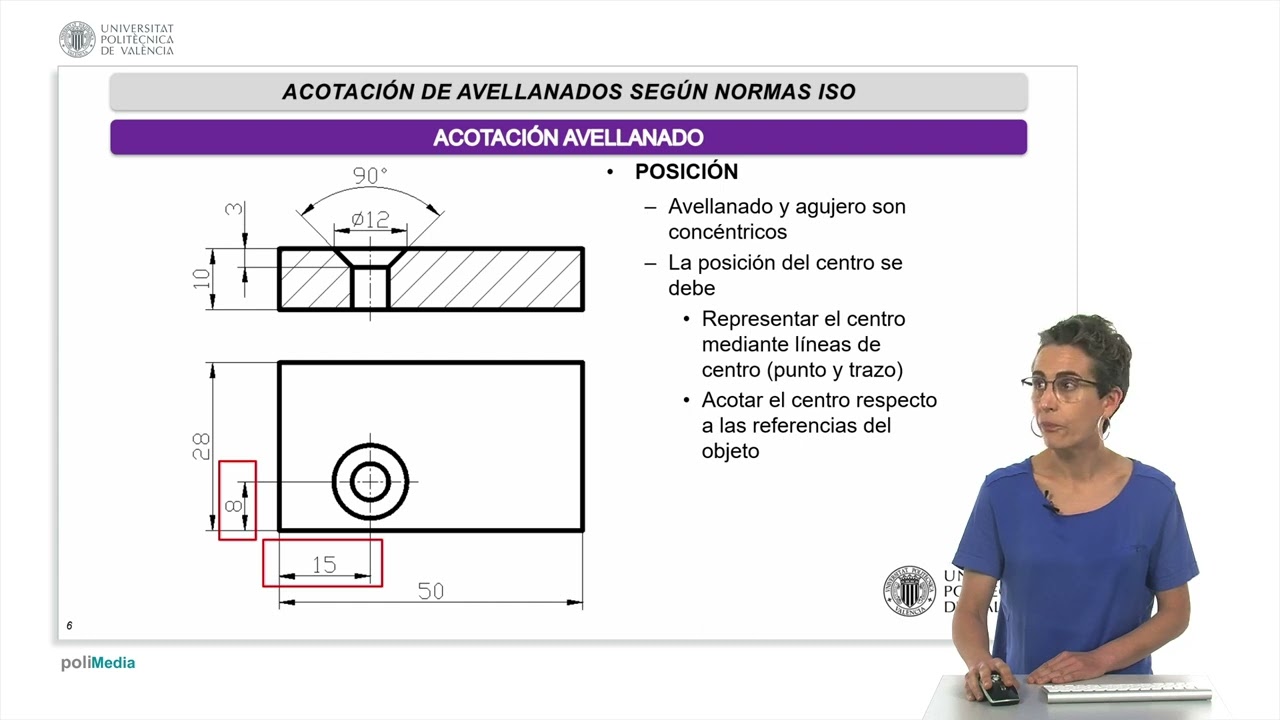

Descripción automática: En este video, se enseña cómo acotar y representar correctamente el avellanado de acuerdo con las normas ISO. Un avellanado es una superficie cónica, frecuentemente un cono truncado, que se forma al inicio de un agujero para facilitar la unión de piezas. Se ilustra que, para representarlo, se realiza un corte longitudinal ficticio que permite ver el contorno del agujero y la forma del avellanado.

Para acotar un avellanado, se requieren tres de cuatro posibles magnitudes: ángulo, diámetro mayor, diámetro menor y altura. De estas, el ángulo es obligatorio según las normas, y se puede escoger cualquier combinación de dos de las tres magnitudes restantes. Se advierte que omitir el ángulo en la acotación es incorrecto.

Se resalta la importancia de indicar la posición del avellanado, que debe ser concéntrico con el agujero. Esta ubicación se marca mediante líneas de centro y se acota respecto a referencias del objeto representado. Solo se pueden obviar estas cotas si el agujero se encuentra en planos o ejes de simetría, que implícitamente definen su localización.

Finalmente, se aborda la posibilidad de calcular el ángulo de avellanado mediante fórmulas de trigonometría, en caso de no conocerse por diseño, utilizando los diámetros y la altura. El video concluye reiterando los conceptos clave para la acotación y representación correcta del avellanado siguiendo las normas ISO.
