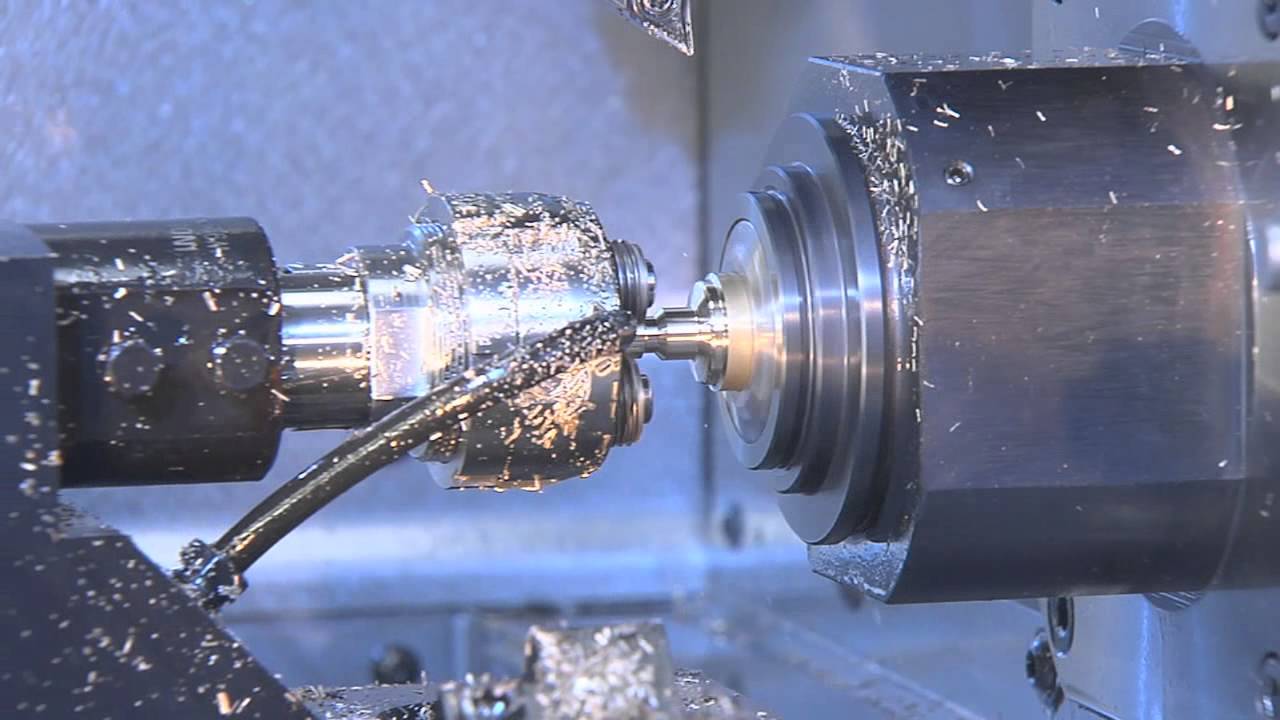

TRAUB TNL18 - Torno de cabeçote móvel CNC/ Sliding Headstock Lathe

Описание: Torno automático CNC com diâmetro de até 20 mm para usinagem com e sem bucha de guia.

Usinagem simultânea com até 3 ferramentas
Troca rápida para operações com e sem bucha de guia
Campo de trabalho com fácil acesso e eixos com cursos longos
Giro do revólver utilizando o eixo NC rotativo
Grande quantidade de ferramentas fixas e acionadas através da utilização de suportes duplos e triplos
Contrafuso com 3 eixos para fixar a peça

A TNL18 possui 7 eixos lineares.
Os porta-ferramentas possuiem longras trajeórias nos eixos X/Y/Z. As novas construções do revólver são os destaques deste torno, pois o movimento de giro é realizado por um eixo NC, sem travamento mecânico.
Isto permite posicionar rapidamente, tanto o revólver como o contrafuso, em qualquer ângulo.
O contrafuso é inovador, está localizado sobre a guia cruzada X/Y/Z, que também carrega simultaneamente o revólver inferior.
O escoamento livre dos cavacos é garantido através da construção vertical da máquina.

Disponível também na versão com 9 eixos.

Mais informações em:
http://www.index-werke.de/ita/portugi...

________________________________________________________________________

Sliding headstock automatic lathe with a diameter of up to 20 mm for turning with and without a guide bush.

Simultaneous machining with up to 3 tools possible
Easy change-over for turning operation with and without a guide bush
Clearly structured working area with large axis travels
Turret indexing using an NC rotary axis
Very large pool of fixed and driven tools by using double and triple holders
3-axis grasping with counter spindle
Excellent accessibility for operation and maintenance due to large sliding door
Compact design at minimum footprint
-The vertical machine bed design guarantees a favorable chip flow.

The TNL18 has 7 linear axes.
Both tool carriers have large X/Y/Z-axis travels. The tool carriers are a highlight of the machine design because the rotary motion is executed by an NC axis without any mechanical locks. This allows to position both turrets very fast at any angle. The counter spindle with integrated lower turret positions on 3 axes resulting in ultimate transfer accuracy.




Available too in the version with 9 axes.

More:
http://www.index-werke.de/ic/englisch...
