H-Bridge / Pont en H / Contrôle d'un moteur DC
Автор: PBElectronique
Загружено: 2016-01-19
Просмотров: 58804
Описание:
https://pbelectronique.com/site/index...
Un pont en H (H-Bridge) permet de contrôler un moteur DC dans le sens horaire et antihoraire avec de simples signaux logiques.

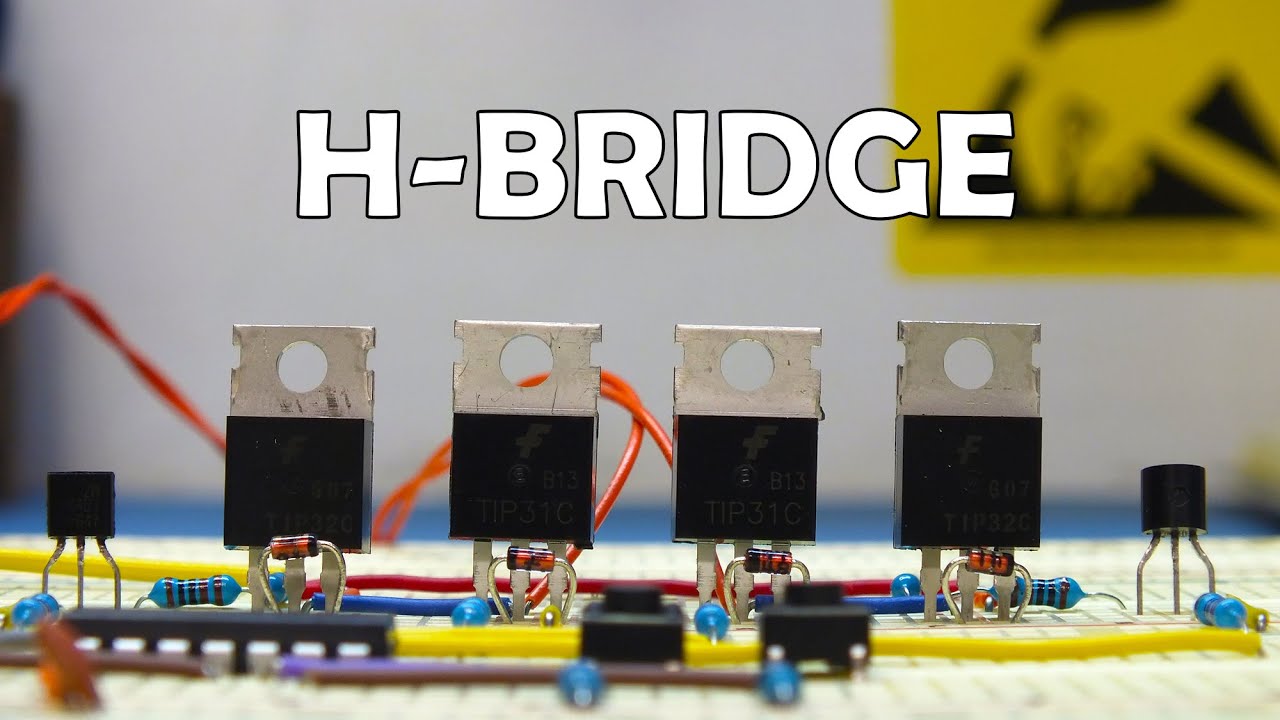

Le pont en H est constitué de 4 transistors (2 de type NPN et 2 de type PNP) qui contrôle le moteur en activant les paires de transistors complémentaires et opposés.
Dans ce projet, j'ai utilisé des transistors bipolaires puisqu'ils sont très peu coûteux et fonctionnent bien, mais on aurait très bien pu utiliser des transistors MOSFET si nous avons un moteur qui consomme plus de courant.
De plus, comme c'est des signaux logiques de 5V qui active les transistors, on peut utiliser le PWM pour faire varier la vitesse du moteur. Donc, en plus de faire varier le sens de rotation du moteur, on peut faire varier la vitesse du moteur DC.
Aussi, ce montage a l'avantage d'être isolé du système de contrôle par des transistors, ainsi on peut faire fonctionner des moteurs avec une tension d'alimentation supérieure à la tension de contrôle sans problème.
