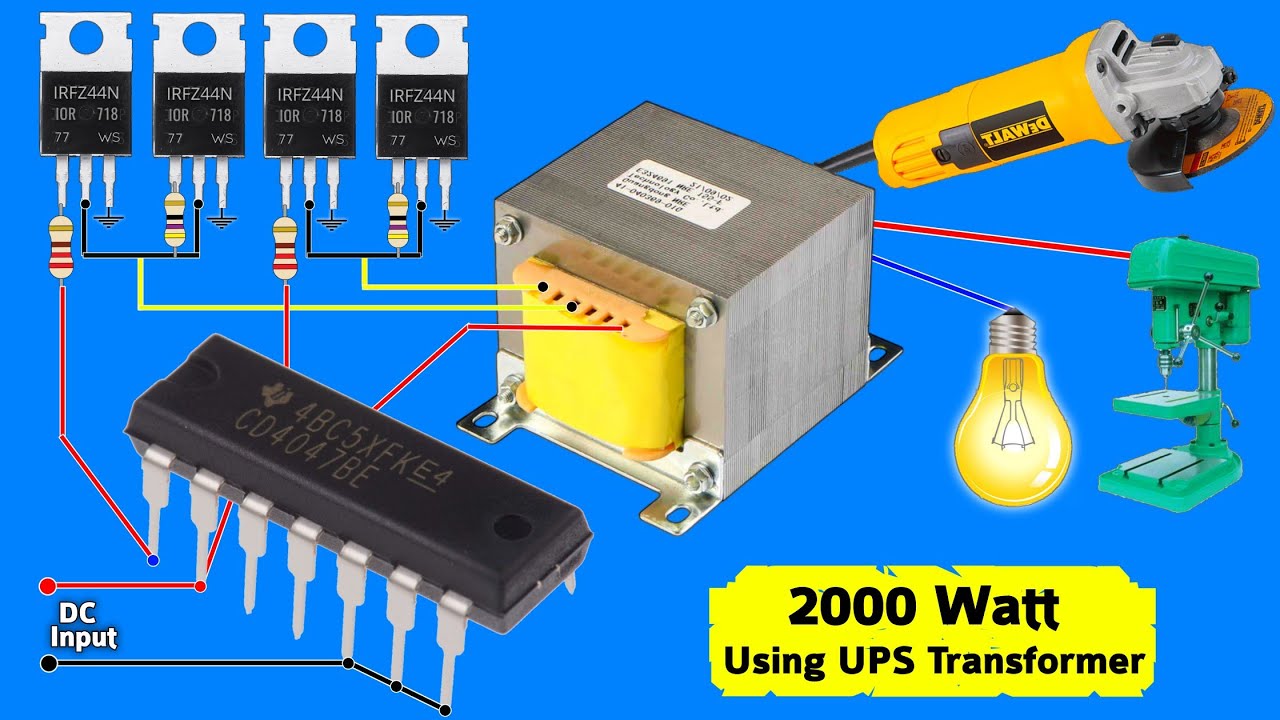

Простой и мощный инвертор 12 В в 220 В своими руками на базе микросхемы CD4047

Описание: Устали от перебоев с электроснабжением? Узнайте, как собрать собственный надежный инвертор постоянного тока 12 В в переменный ток 220 В дома! Эта простая, но мощная схема идеально подходит для основных бытовых приборов, аварийного освещения и зарядки электронных устройств при отсутствии электричества или отключении электроэнергии.

Мы используем популярную и простую в работе микросхему CD4047 (моностабильный/астабильный мультивибратор) для генерации необходимого прямоугольного сигнала частотой 50 Гц (или 60 Гц). Следуйте нашему пошаговому руководству по сборке этой эффективной схемы инвертора.

🔧 Что вы узнаете в этом видео:
Разбор схемы CD4047: Как эта простая микросхема создает прямоугольный сигнал, необходимый для инвертора.
Выбор компонентов: Выбор подходящего трансформатора, MOSFET-транзисторов (или силовых транзисторов) и пассивных компонентов.
Сборка схемы: Пошаговый процесс подключения и пайки.
Тестирование и безопасность: Проверка выходного напряжения и важные советы по безопасности при работе с высоким напряжением.

🛒 Необходимые компоненты:
| Компонент | Характеристики |

| Микросхема | CD4047 (КМОП-автономный/моностабильный мультивибратор) |

| Мощные транзисторы/МОП-транзисторы | 2 мощных N-канальных МОП-транзистора (например, IRF540, IRFZ44N) или силовых транзистора (например, 2N3055) |

Трансформатор | Понижающий трансформатор 12-0-12 В (используется как повышающий) — рекомендуется 5 А или выше |

Резисторы | 1 x 30-47 кОм
(для настройки частоты), 4 x 100 Ом
(резисторы затвора)

Конденсатор | 1 x 100 нФ, неполяризованный
(для настройки частоты)

| Батарея | Аккумулятор 12 В постоянного тока
(например, мотоциклетный)

⚠️ ВАЖНОЕ ЗАМЕЧАНИЕ ПО БЕЗОПАСНОСТИ:
Данный проект предполагает использование высокого напряжения (220 В переменного тока). НЕ беритесь за этот проект, если вы не знакомы с основами электроники, пайки и электробезопасности. Всегда сначала проверяйте его на маломощной нагрузке. Выходной сигнал представляет собой прямоугольную волну и не подходит для чувствительных или индуктивных устройств, таких как вентиляторы и двигатели.
