Diagramas do tipo harker

Описание: Dentro da geoquímica, os diagramas do tipo harker são utilizados para interpretação de uma suíte de rochas e avaliar a evolução do magma que cristalizou essa suíte.

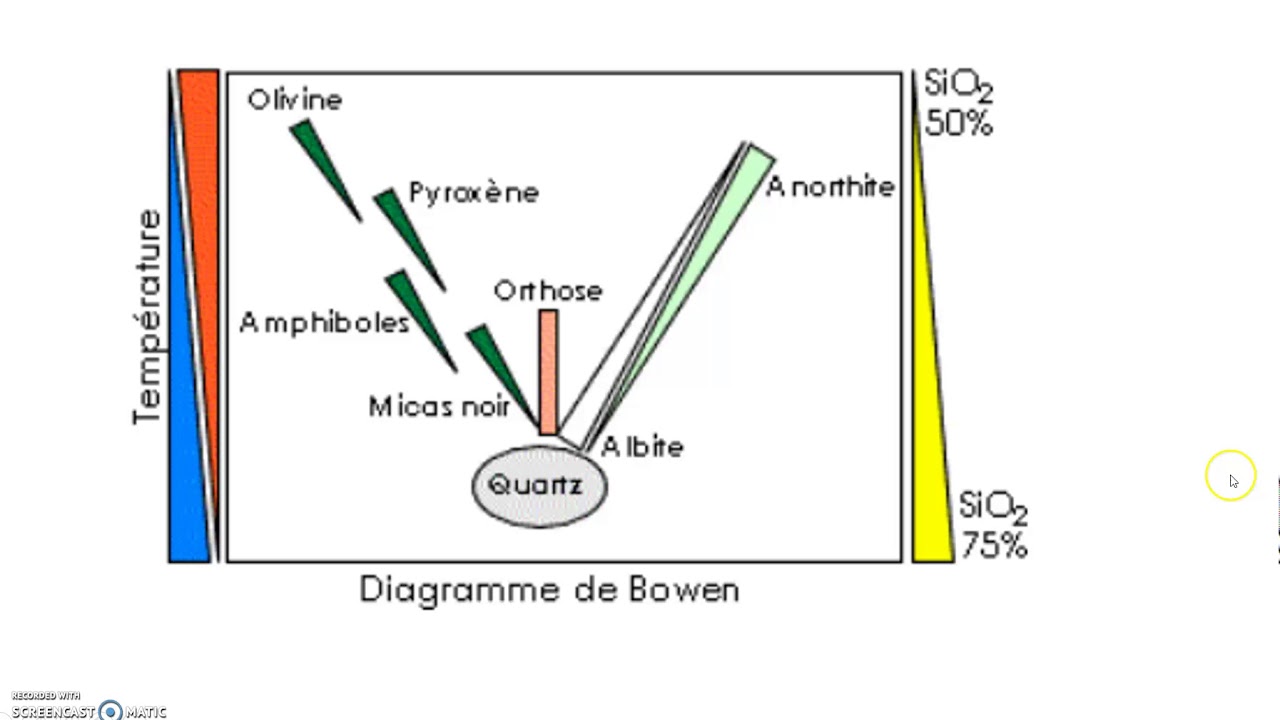

Eles são gráficos de 2 eixos onde na abscissa são representados os valores de SiO2 da análise geoquímica das rochas coletadas no campo. A premissa da utilização desse parâmetro base é simples, a partir da cristalização fracionada do magma, há primeiramente a cristalização de minerais mais básicos e a medida que o magma atinge profundidades menores há um enriquecimento em silício/silica, aumentando a acidez desse magma. Assim como postulado pela série de Bowen.

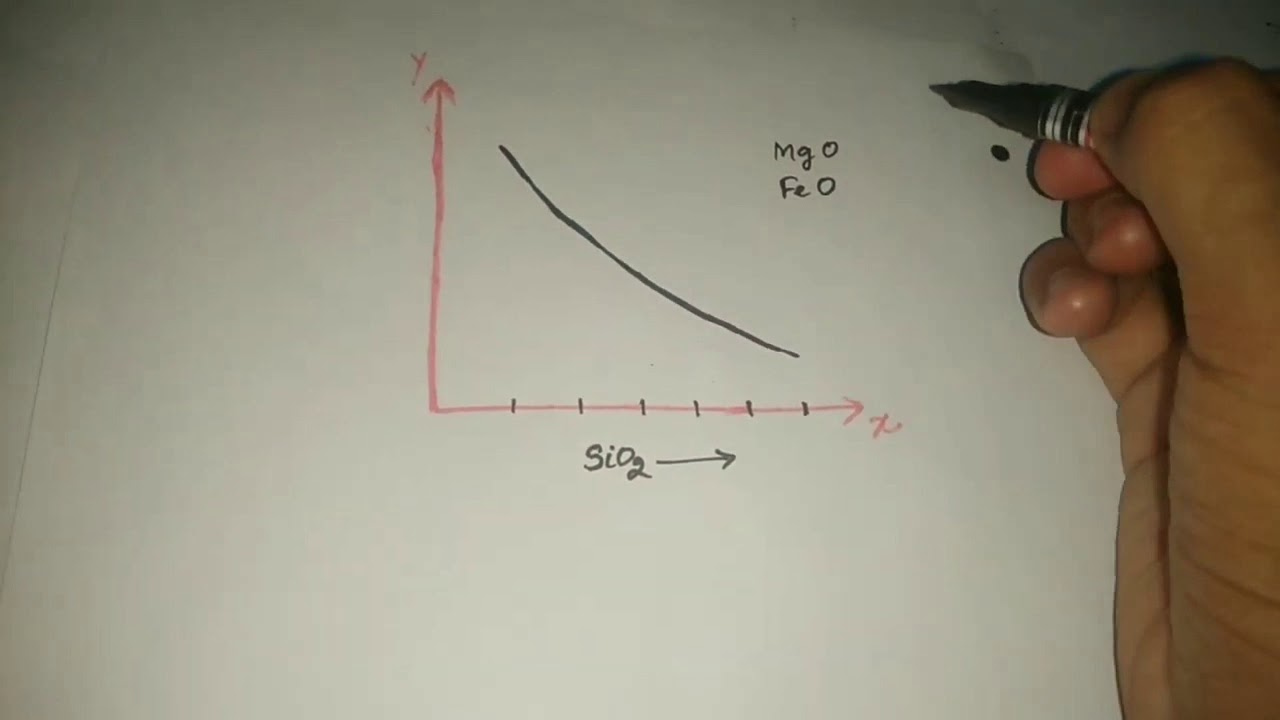

Então, os diagramas harker visam entender como é o comportamento dos outros elementos considerados “maiores” na análise química de rochas, quando comparado com o silício. Afinal, de modo idealizado, considerando a série de Bowen, há primeiro a cristalização de minerais ferro-magnesianos, como as olivinas e piroxênios, juntamente com os plagioclásios cálcicos. Então espera-se que uma evolução magmática irá apresentar diminuição nesses elementos com o aumento do silício.

De maneira análoga, minerais como K-Fd, Albita e Muscovita são de temperaturas mais baixas e com composição rica em potássio e sódio, desta forma, com aumento do Silício, espera-se que haja um aumento também nesses elementos.

O enriquecimento de sódio na estrutura dos plagioclásios, na série contínua da série de Bowen, é possível devido a presença de Alumínio substituindo o Silício nos tetraedros de sílica, a fim de estabilizar o balanço de cargas positivas e negativas da molécula. Com isso, à medida que o magma evolui, pode também haver diminuição de alumínio, a depender da quantidade de plagioclásios sódicos cristalizados. Já se houver maior cristalização de minerais como as micas, estes podem contribuir para o aumento de alumínio na rocha. Desta forma, o alumínio pode apresentar leve aumento ou leve decréscimo com a evolução do magma, dependendo dos minerais que foram cristalizados.

Os outros elementos maiores são o Titânio, cromo, manganês e fósforo, que apresentam comportamento compatível com rochas menos evoluídas e também vão se cristalizar logo no início da evolução, apresentando também uma diminuição com o aumento da sílica. Eles podem entrar na estrutura de diversos minerais, seja substituindo o ferro ou magnésio, ou cristalizando minerais próprios como titanita, titano-magnetita e apatita.

Com isso, esse seria o panorama geoquímico do comportamento esperado dos elementos maiores com o aumento de sílica, resultante da evolução magmática. Vale lembrar que esse comportamento e a mineralogia são intimamente ligados, vemos esse resultado na rocha porque o magma determinou quais minerais foram cristalizando.

Então variações dentro desses diagramas harker podem ocorrer e é por isso que eles são realizados, para determinar como foi o comportamento geoquímico do magma durante a sua ascenção. Vale ressaltar que para estudos de rochas básicas, utilizam-se os valores de Magnésio na abscissa, apenas porque o conteúdo dele nesse tipo de rocha é mais relevante que o de sílica e a sua graduação ocorre de forma contrária, diminuindo da esquerda para a direita, conferindo assim um comportamento semelhante das curvas de evolução.

Essa é a função e a interpretação dos diagramas tipo harker, comumente realizados em estudos geológicos e geoquímicos.

Obrigado por assistir e até a próxima.
