Неисправность уличного фонаря Philips "Ledgine" и ее ремонт

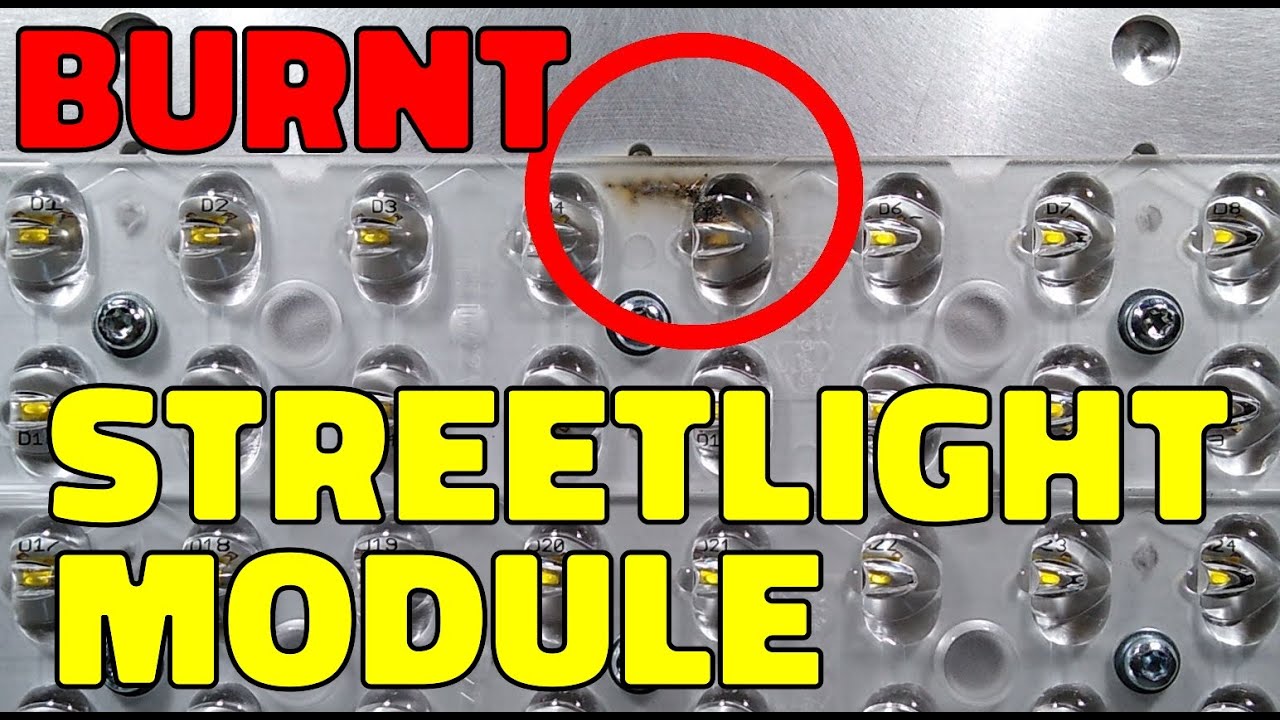

Описание: Это необычный случай. Это очень массивный светодиодный модуль из уличного фонаря, который преждевременно вышел из строя.
Вид неисправности необычный. Высокое напряжение холостого хода универсального драйвера Xitanium привело к образованию трекинга на алюминиевой печатной плате, которая постепенно сгорела вдоль тонкой медной дорожки, проедая алюминиевый слой, необходимый для поддержания тока трекинга.

Трекинг — это процесс, когда углерод, образующийся в результате горения контакта или утечки тока, образует токопроводящую дорожку.

После неофициального ремонта я проверил напряжение на пластине радиатора относительно положительного и отрицательного полюсов питания светодиода. Значительного напряжения не было, поэтому трекинг осуществлялся исключительно через алюминий, который прогрызал себе путь по тонкой дорожке.

В этом случае светодиод мог немного колебаться перед выходом из строя, но стабилизированный источник питания с высоким напряжением холостого хода (300 В минус суммарное напряжение светодиода) поддерживал свечение после сбоя, пока он окончательно не сгорел.

Мой вариант решения проблемы включал в себя нагрев всего модуля для облегчения пайки на плате с радиатором, снятие светодиодов с повреждённых контактных площадок и последующее соединение этой секции тонкой проволокой (подошла бы и тонкая медная лента). Ток автоматически регулировался для оставшихся светодиодов, поэтому в результате получился рабочий, чуть более тусклый уличный фонарь (примерно на 6%).

Этот ремонт определённо относится к категории аварийного, если панель используется в менее ответственных случаях. Тот факт, что один светодиод вышел из строя, говорит о том, что другие могут последовать его примеру.
