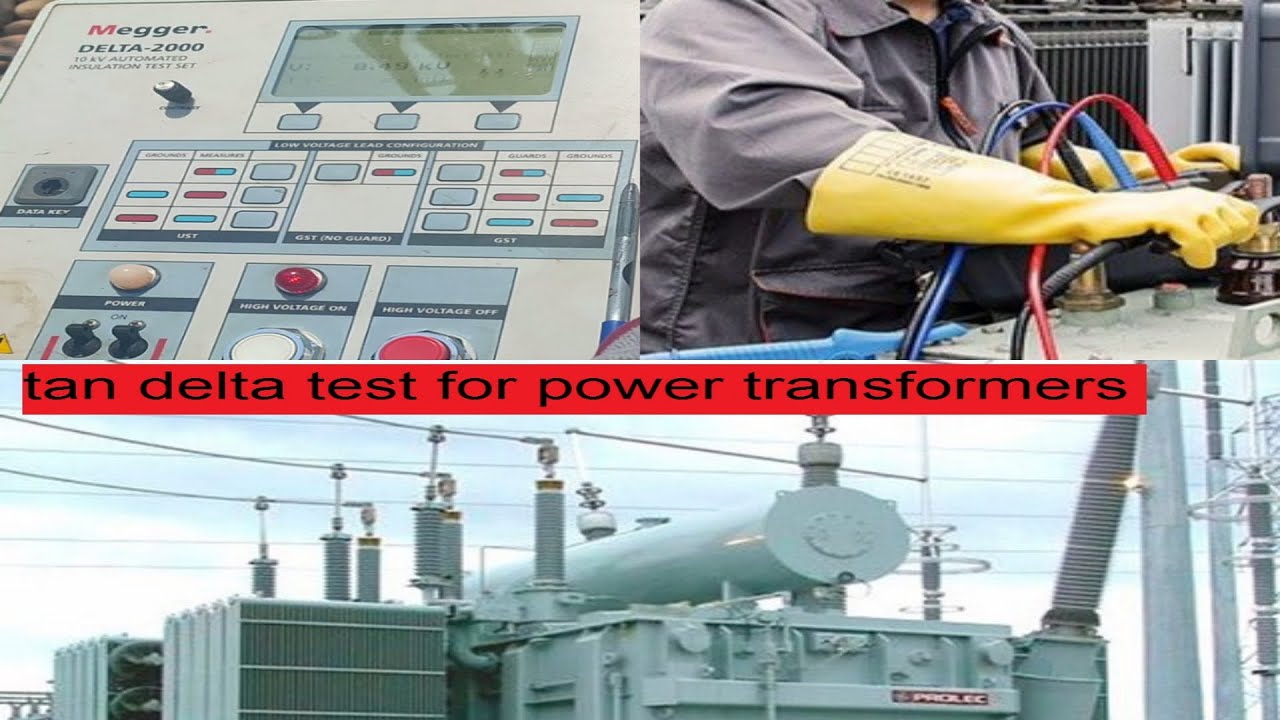

ما هو اختبار زاوية الفقد او tan delta test لمحولات القدرة او power factor test وكيف يتم بالموقع ؟

Описание: tan delta test or power factor test or dissipation factor test for transformers
اختبار التان دلتا او اختبار زاوية الفقد اختبار معامل التشتت لمحولات القدرة
كما تحدثنا في اختبار الميجر السابق عن قياس قيمة مقاومة العزل باستخدام جهاز الميجر سوف نتحدث اليوم عن قياس ال tan delta للمحول
حيث تم توضيح فى اختبار الميجر السابق ان العزل بالمحولات ينقسم الى نوعين من العزل
عزل رئيسى وعزل مساعد
ما هي اختبارات العزل لمحولات القدرة ؟
هناك عدة اختبارات يتم اجراءة للاطمئنان على سلامة العزل للمحولات وهى كالتالى
هناك ما يسمى باختبارات العزل الرئيسى major insulation tests
وهى كالتالى
1- اختبار كسر عزل الزيت (break down voltage )
2- اختبار عزل الملفات ما يسمى megger test
3- اختبار معامل التشتت او ما يسمى tan delta او يسمى أيضا power factor test
ثانيا عزل الملفات بينها وبين بعضها ويسمى العزل المساعد minor insulation
الاختبارات التي تتم علية
1 – اختبار نسبة التحويل turns ratio
2– اختبار مقاومة الملفات dc resistance
وبنعمل الاختبارين نسبة التحويل ومقاومة الملفات للاطمئنان على عزل الملفات بينها وبين بعضها والفرق ما بينهم ان اختبار نسبة التحويل بيكون اختبار تيار متردد AC اما ختبار المقاومة للملفات بيكون باستخدام ال DC تيار المستمر

من المعروف ان عند قياس العزل لاى محول بين اتنين موصل بيكون فية
نوعين من التيارات أولا لانة اتنين موصل وبينهم عازل فبالتالى بيمر تيار شحن بيعمل كمكثف فبيمر Ic وبالإضافة لتيار الشحن بيمر تيار تسريب بيعتمد على قيمة مقاومة العزل وبنسمية Ir كما تحدثنا في اختبار الميجر سابقا
Power factor test
ما هو الفرق بين اختبار الميجر واختبار ال tan δ ؟
الاختبارين بيودوا نفس الوظيفة وهو قياس مقاومة العزل
ولكن اختبار الميجر بيستخد تيار مستمر DC بيحقن تيار مستمر
بينما اختبار ال tan δ بيحقن تيار متردد AC
وكلا الحتبارين للاطمئنان على عزل المحول
بمعنى بيقيس العزل ما بين ملفات الجهد العالى وملفات الجهد المنخفض وكذلك العزل ما بين ملفات الجهد المنخفض وجسم المحول
والعزل ما بين ملفات الجهد العالى وجسم المحول والعزل ما بين الملفات عموما وجسم المحول
بيتم قياس قيم العزل الرئيسى كلة
تابع الفيديو للاخر سوف تجد الشرح بالتفصيل بنبدا بتوضيح فكرة الاختبار فى الاول وبننهى فى اخر الفيديو بعمل الاختبار عملى على المحول باستخدام جهاز الاختبارات megger delta 2000 تابع والسلام عليكم ورحمة الله
