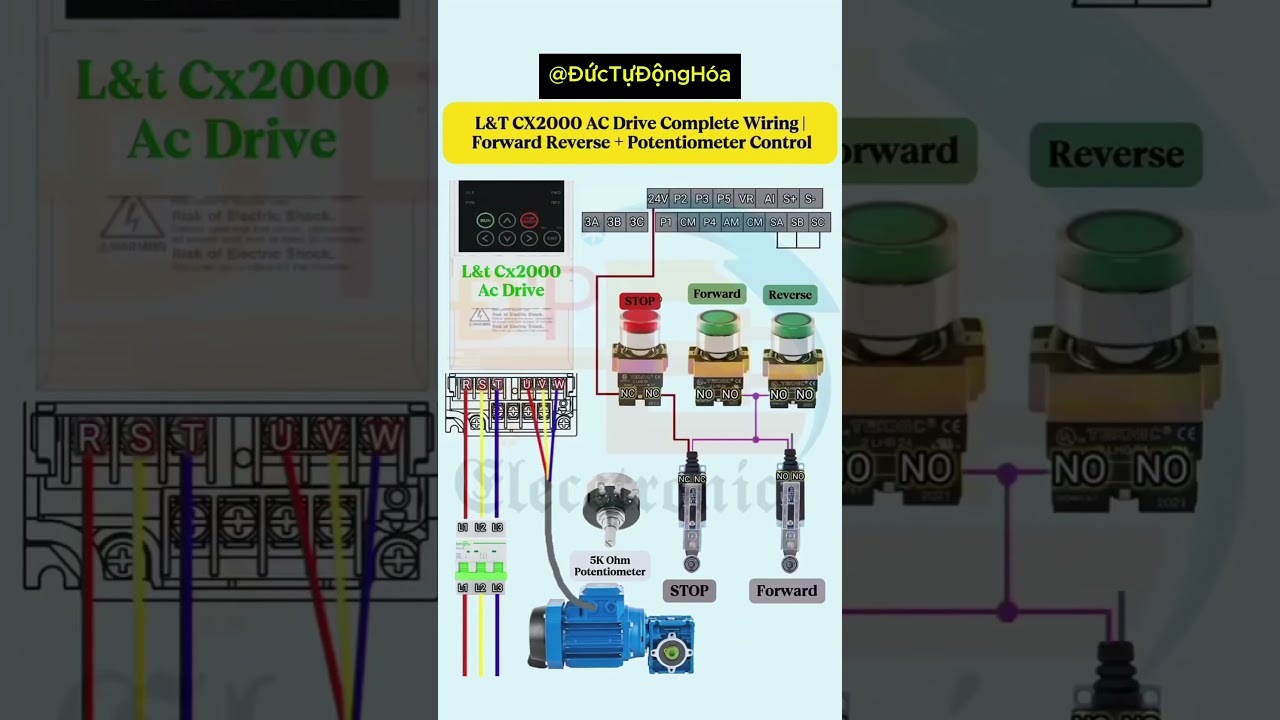

Biến Tần L&T CX2000 | Đấu Dây Thuận Nghịch Và Điều Khiển Tốc Độ Bằng Biến Trở

Описание: MÔ TẢ

Biến tần L&T CX2000 là dòng AC Drive được sử dụng rộng rãi trong điện công nghiệp nhờ độ ổn định cao và dễ đấu nối.

Trong video này, bạn sẽ được hướng dẫn
✔ Đấu nguồn và ngõ ra motor cho L&T CX2000
✔ Điều khiển quay thuận và quay nghịch
✔ Điều khiển tốc độ bằng biến trở
✔ Cách đấu nút nhấn Forward Reverse
✔ Nguyên lý mạch điều khiển biến tần
✔ Ứng dụng thực tế trong tủ điện

Nội dung phù hợp cho thợ điện, kỹ thuật bảo trì và người mới làm việc với biến tần.

CẤU TRÚC CƠ BẢN BIẾN TẦN L&T CX2000

Ngõ vào nguồn R S T hoặc L N

Ngõ ra motor U V W

Ngõ vào điều khiển số Digital Input

Ngõ vào analog điều khiển tốc độ

Nguồn cấp cho biến trở

NGUYÊN LÝ ĐIỀU KHIỂN THUẬN NGHỊCH

Tín hiệu thuận kích hoạt đầu vào Forward

Tín hiệu nghịch kích hoạt đầu vào Reverse

Hai lệnh không được kích hoạt cùng lúc

Biến tần tự xử lý đảo chiều an toàn

Đây là phương pháp đảo chiều chuẩn bằng biến tần.

ĐIỀU KHIỂN TỐC ĐỘ BẰNG BIẾN TRỞ

Một đầu biến trở nối nguồn tham chiếu

Một đầu nối mass analog

Chân giữa nối tín hiệu tốc độ

Xoay biến trở để thay đổi tần số

Biến tần sẽ thay đổi tốc độ motor mượt và ổn định.

TRÌNH TỰ ĐẤU DÂY HOÀN CHỈNH

Đấu nguồn vào biến tần

Đấu U V W ra motor

Đấu tiếp địa an toàn

Đấu nút nhấn thuận và nghịch

Đấu biến trở điều chỉnh tốc độ

Cài đặt thông số motor và chế độ điều khiển

CÀI ĐẶT CƠ BẢN TRÊN L&T CX2000

Chọn chế độ điều khiển ngoài

Gán chân Forward Reverse

Chọn nguồn tần số từ analog

Nhập thông số motor

Kiểm tra chiều quay trước khi chạy tải

ỨNG DỤNG THỰC TẾ

Băng tải đảo chiều

Máy cuốn xả

Máy trộn

Quạt công nghiệp

Hệ thống nâng hạ

LƯU Ý KỸ THUẬT QUAN TRỌNG

Không đảo chiều bằng contactor ở ngõ ra

Không đóng thuận và nghịch cùng lúc

Luôn nối đất biến tần

Cài thời gian tăng giảm tốc hợp lý

Không chạy motor khi chưa cài thông số
