Description technique
Antennes VHF omnidirectionnelles extrêmement populaires

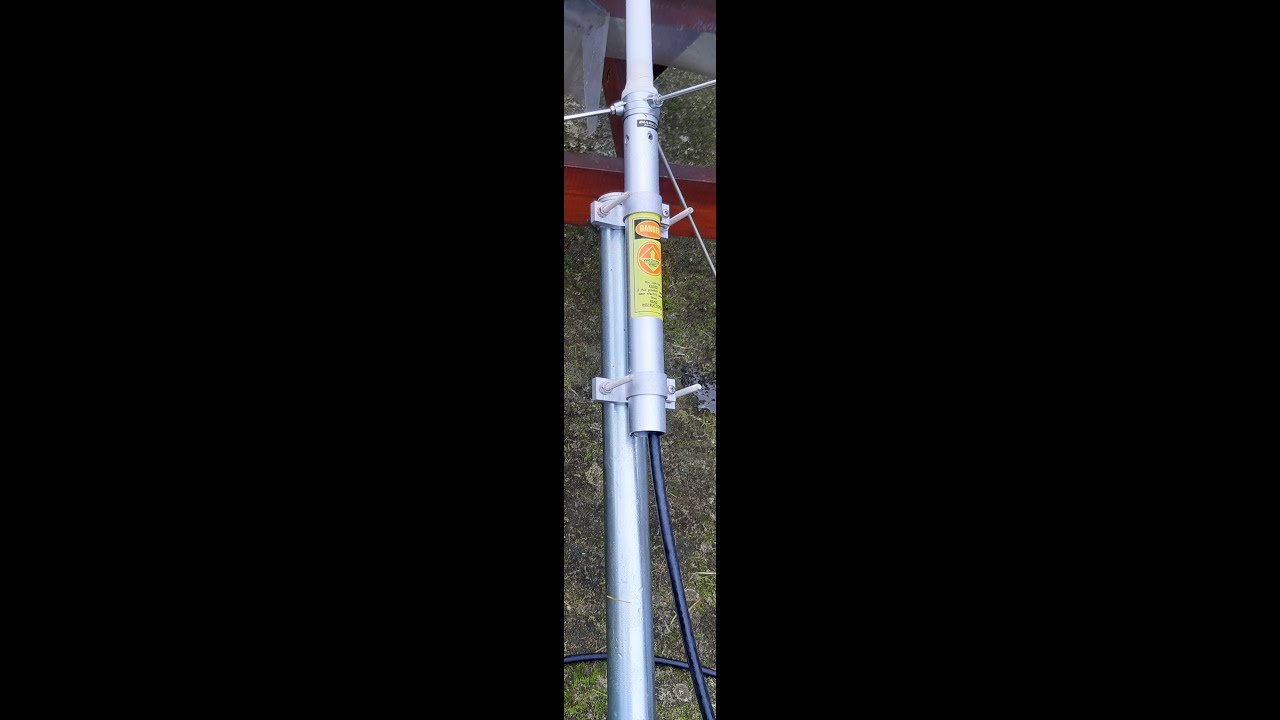

Les antennes Diamond sont de construction robuste et dureront de nombreuses années sans problèmes. La base est en aluminium moulé anodisé, le tube extérieur en plastique résistant aux UV (FRP, Fibre Reinforced Plastic). Le radiateur interne protégé est construit en laiton épais ou en cuivre-bronze. Cela rend les antennes durables même dans des conditions difficiles, elles peuvent généralement être utilisées jusqu'à 144km/h de vent ou plus. Elles sont montées à l'aide d'un tube vertical fourni qui protège la prise du connecteur des influences extérieures. Le standpipe est fixé à un mât avec deux pinces et des boulons en U fournis. Les radiaux (s'ils sont utilisés), les vis et les boulons en U sont en acier inoxydable, le tube vertical et les pinces sont en aluminium.



Les antennes sont mises à la terre électriquement, ce qui permet d'éviter les charges statiques et les parasites associés dans le récepteur. Les séries Diamond SE, X et VX utilisent plusieurs radiateurs empilés pour obtenir un gain plus élevé. Le rayonnement devient plus plat à mesure que le gain augmente. Les antennes les plus longues sont démontées en deux ou trois parties pour le transport. Cela permet de maintenir les coûts de transport dans des limites raisonnables. Ces antennes doivent être assemblées avant la première utilisation. Les points de vissage sont bien scellés par un joint torique pour éviter toute infiltration d'eau.

Description de l’application
Presque chaque radioamateur possède un tel "X" sur le toit - l'antenne omnidirectionnelle Diamond. Elle est parfaite pour le canal d'appel du club local, la ronde locale sur le prochain relais ou la station APRS. Elles sont disponibles pour 2m et 70cm, certains modèles également pour 23cm et 6m.

Les modèles X-50NA et X-200A sont en fait destinés au marché nord-américain. Ces antennes couvrent mieux la plus grande gamme de fréquence 70cm utilisée là-bas (435-450 MHz). Cela les rend très appropriées pour le PMR446 en Europe. Les versions normales des X-50N/X-200 sont un peu plus basses dans la gamme de fréquences (430-440 MHz) et n'ont plus d'adaptation optimale à 446 MHz. Certains modèles (VX-, SE-) sont construits sans radiaux et sont donc très bien adaptés aux espaces confinés ou à une installation à bord d'un voilier. En tant qu'agence générale allemande de Diamond, nous fournissons uniquement les antennes originales dans la qualité supérieure bien connue. Comme vous pouvez l'attendre d'un fabricant fiable, Diamond fournit toujours les bonnes pièces de rechange même après de nombreuses années
