Assalamualaikum wr wb,,,

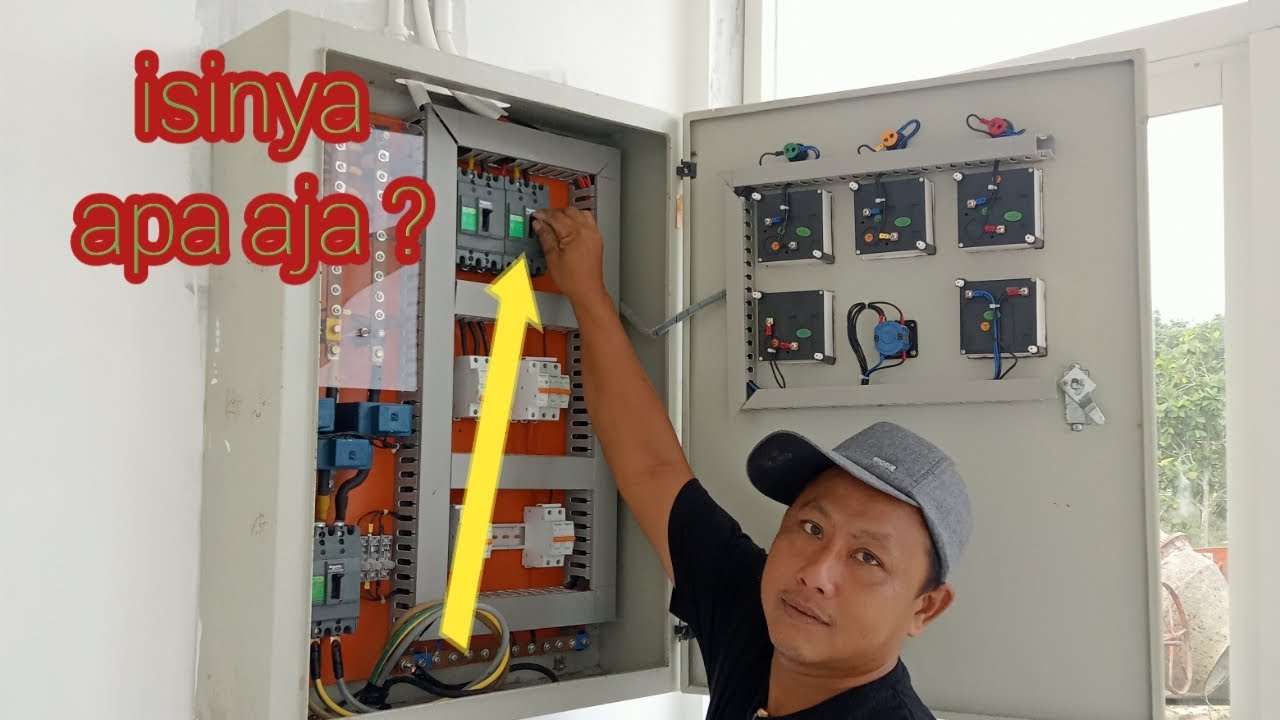

Selamat berjumpa kembali, video episode kali ini kita akan belajar bareng membahas, Cara merangkai/instalasi panel listrik 3 phase. Kali ini saya set panel listriknya untuk keperluan power listrik alat sound system dan lighting pada suatu acara Festival di salah satu instansi.


FD : faktor daya ( Cos Phi)
P : daya aktif (Watt)
S : daya semu (VA
Rumus : Cos phi = daya aktif / data semu

1000VA = 900 watt
Cos phi = 0,9

P: Daya (Watt)
V: Tegangan (Volt)
I: Ampere (Arus)

1 Ampere Berapa Watt 1 Phase
P = V x I
P = 220 x 1
P = 220 Watt

1 Ampere Berapa Watt 3 Phase
P = V x I x Cos Phi
P = 380 x 1 x 0.9
P = 342 Watt

10.000 watt 1 phase
10.000 = 220 x I
I = 10.000 : 220 = 45 A

10.000 watt 3 phase
10.000 = 380 x I x 0,9
10.000 = I x 342
I = 10.000 : 342 = 29,3 A

R = 29,3A, S = 29,3A, T = 29,3A

Karena saya pakai kebutuhan total buat peralatan sound system yang banyak dengan kebutuhan total listrik 1 phase kurang lebih 10.000 watt, induk power listrik 3 phase dibagi 3 sama rata manjadi listrik 1 phase

Semoga bisa dipahami dan membantu.
