BOMBILLA INCANDESCENTE

Описание: En este video vamos a fabricar una bombilla incandescente similar a ésta de la imagen.

Empezamos mostrándote las partes que la componen.
En primer lugar, distinguimos un casquillo metálico y un bulbo de cristal.
Vemos 2 alambres unidos por un filamento de tungsteno. Fíjate que cada alambre está en contacto con una parte diferente del casquillo, lo que significa que cada uno se unirá a un terminal distinto de la fuente de voltaje.
Cuando el hilo de tungsteno es recorrido por una corriente eléctrica se calienta y se pone al rojo vivo emitiendo luz.
En la parte central vemos un soporte de vidrio unido al filamento por 2 alambres. Esta estructura, tanto el soporte de vidrio como los 2 alambres, sirven para disipar parte del calor generado en el firmamento y mantener su temperatura estable.
Por último, en el interior del bulbo tendremos un gas inerte que desplaza todo el oxígeno del interior. De esta forma, se evita la combustión del tungsteno y aumentamos la vida útil de la bombilla.
En nuestra bombilla no tendremos ni un sistema de refrigeración ni un gas inerte. ¿Cómo crees que afectará esto a su funcionamiento?

Vamos a necesitar un frasco de cristal con tapa de rosca. Cuanto más grande sea la boca, en principio, mejor.
Un trozo de tubería de PVC. 2 trozos de cable eléctrico. 2 clips metálicos. Y cinta aislante adhesiva

En el centro de la tapa pegaremos más adelante el tubo de PVC. A ambos lados del tubo hacemos dos marcas asegurándonos de que permitan el cierre de la tapa por este motivo la boca del bote tiene que tener un diámetro adecuado…. Realizamos los agujeros con broca de 3 o 4 mm.

Eliminamos la parte aislante en los extremos del cable eléctrico. En un extremo dejaremos al descubierto unos 2 cm de cobre y en el extremo opuesto, dejaremos aproximadamente 4 cm.
Recuerda que tienes 2 cables por lo que tienes que hacer esta tarea por duplicado.

Unimos los clips con los cables que acabamos de pelar, en concreto al extremo de los 4cm.

Colocamos los clips en la cara externa del tubo, enfrentados el uno al otro y los sujetamos con cinta aislante.

Introducimos los extremos libres de los cables por los agujeros que hicimos anteriormente y pegamos el tubo de PVC con silicona caliente.

En este proyecto vamos a sustituir el tungsteno por una mina de carbón de carbón de 0,3mm. Utilizamos los clips como soportes para dicha mina.
Cerramos el bote y ya tenemos nuestra bombilla. Los extremos libres de los cables nos servirán para realizar las conexiones eléctricas.
No todas las minas que probamos en este experimento funcionaron, depende de los componentes o aditivos con los que se fabrican. Por este motivo, probamos con diferentes marcas y modelos.

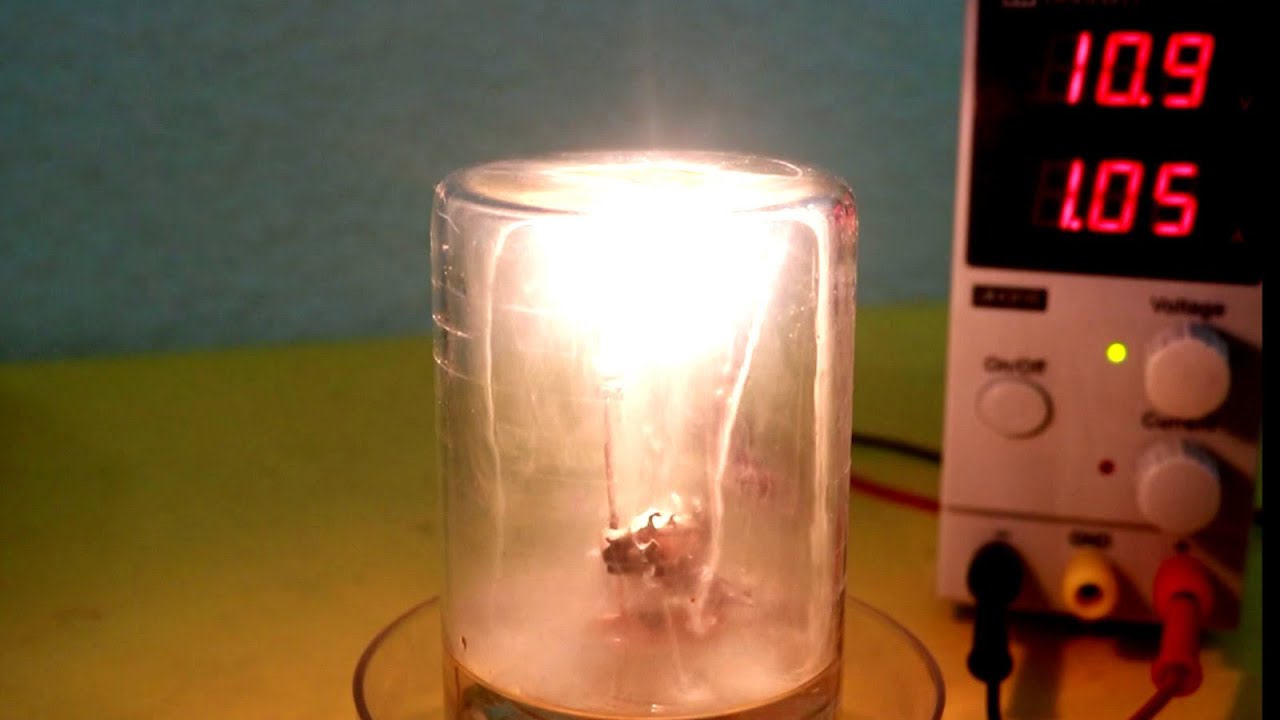

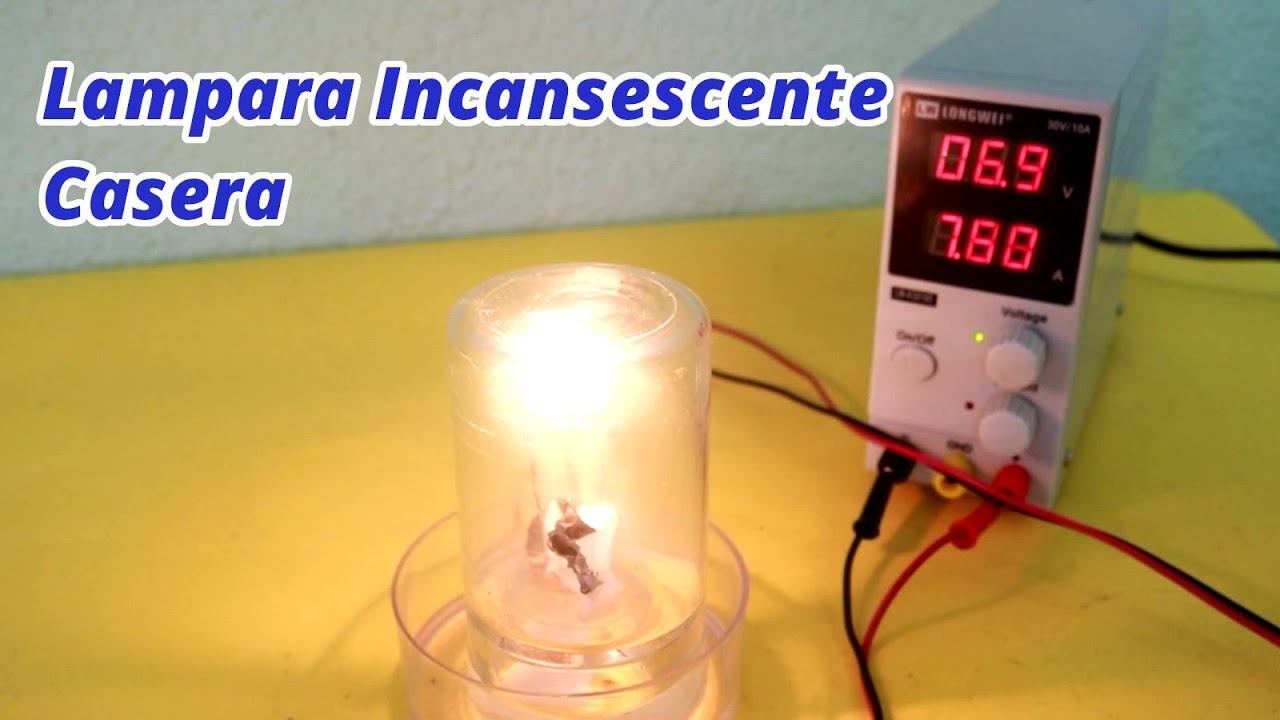

Para probarla, conectamos nuestra bombilla a una fuente de alimentación de 12V en corriente continua.
