Module baan in aanbouw deel 50, ACCESSOIRES rondom modelbaan!

Описание: Het is te lang stil geweest. Heb ik dan niets gedaan? Nee, zeker niet.
Ten eerste: Ik heb een DONDER & BLIKSEM project gemaakt.
Ten tweede: Ik heb me gestort in het software programma KICAD.

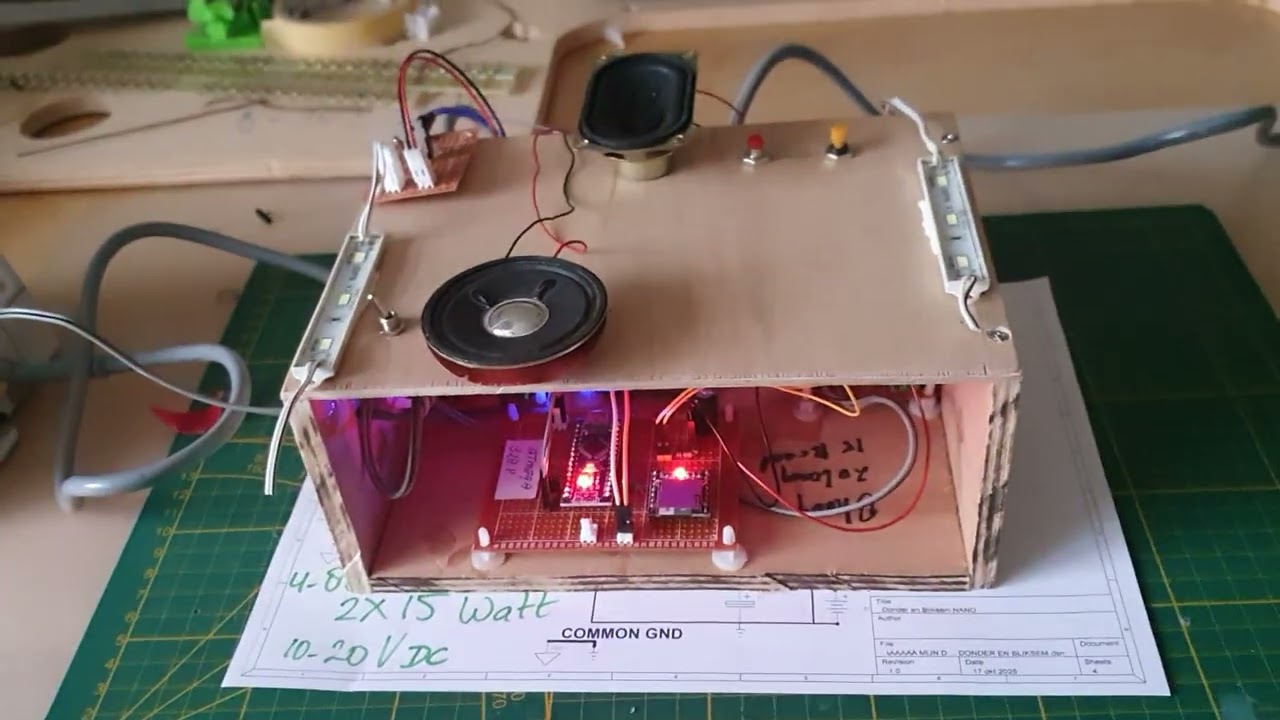

Het DONDER & BLIKSEM project bestaat uit:
2 gestabiliseerde voedingen 12 Volt en 5 Volt DC (zelfgebouwd)
een Arduino NANO,
MP3-speler,
2 Mosfet-IRF520 modules (zelfgebouwd)
2 lichtbalkjes (12 Volt DC)
HR-404 Amplifier (versterker) 12 Volt DC met 2 luidsprekers 2 Watt 8 Ohm.

De MP3-speler is voorzien van een SD-card waarop 20 geluidsbestanden van donder en bliksem staan.

Het project DONDER & BLIKSEM heb ik vandaag aan een vriend cadeau gedaan. Ik ben vergeten een video in het donker van dit het spektakelstuk op te nemen. Maar wellicht volgt er binnenkort toch nog een opname die door hem zal worden gemaakt.

Ik heb geprobeerd de Amplifier HW-404 te vervangen door de PAM8403 maar deze module kreeg ik niet stabiel. Bij het volgende AUDIO project ga ik het toch weer proberen.

KICAD
Het leuke van dit programma is dat je zelf softwarematig PCB's kunt maken en deze bestanden kunt uploaden bij een PCB-fabrikant. Deze produceert de PCB-bordjes, voorzien van alles wat je van tevoren hebt opgegeven en stuurt ze naar je op!
Dan volgt het 2e leuke: Je gaat de printplaten voorzien van de componenten en dan, aan het einde als je de "prik" erop zet zie je of alles goed is gegaan!

In KICAD zitten meer dan 100.000 component-details, "footprints" in 3D, en je kunt zelf componenten tekenen en toewijzen.
Tot voorkort gebruikte ik TINYCAD maar het tekenen in KICAD gaat gemakkelijker.
Of je het even "tussen-neus-en-lippen" kunt LEREN en DOEN moet ik zeggen:
GA HIER NIET VANUIT!!! Er zijn veel tutorials en als beginner ben ik bij DIGIKEY uitgekomen.
