انواع المنحنيات في المشاريع الهندسية الطولية

Описание: اعداد م. حسن السرحي
تابعني على فيسبوك على الرابط
  / hassan.asserhy

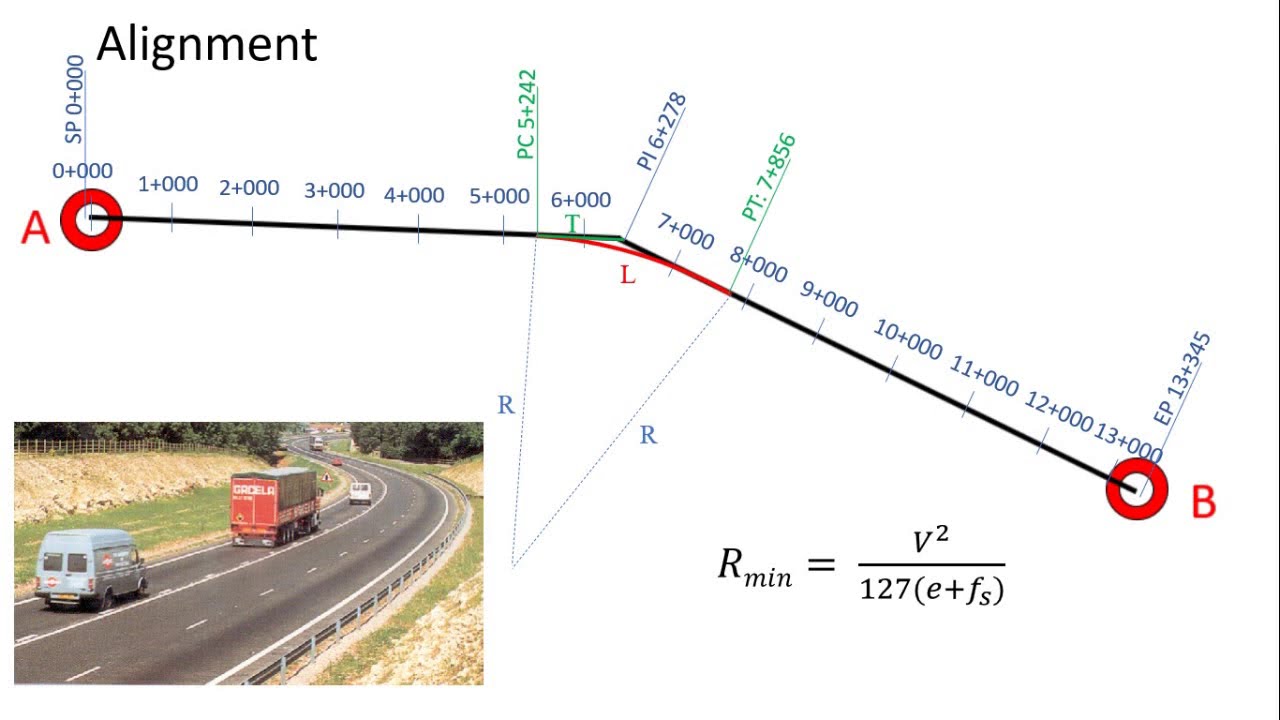

ان المشروعات الهندسية الطولية و الخطية مثل الطرق و سكك الحديد و البنية التحتيتة تحتوي على منحنيات لتجنب بعض العوائق و العقبات التي تكون في الطريق و التي تمنع و تعيق تنفيذ العمل بخط مستقيم افقي او رأسي، و للربط بين الاجزاء المستقيمة.
و المنحنى الدائري له نصف قطر و درجة الانحناء، و العلاقة الرياضية بينهما كالتالي؛ جا(د/٢) = ١٠ ÷ نق. حيث ان د: الزاوية المركزية بالدرجات، و نق: نصف قطر المنحنى.
و يمكن تقسيم المنحنيات الى ثلاثة اقسام؛ المنحنيات الرأسية، المنحنيات الافقية، و المنحنيات المركبة أي أفقي و رأسي معا. يستخدم المنحنى الافقي للتغير من اتجاه خط مستقيم الى خط مستقيم اخر و يكون المنحنى مماس لكل منهما.
و تقسم المنحنيات الافقية الى عدة اقسام؛

١) المنحنى الدائري البسيط Simple Curve ؛ و هو يتكون من قوس من دائرة نصف قطرها ثابت و يكون مماس لها، و يتم توقيع المنحنى الدائري بالثيدولايت و الشريط بطريقة زوايات الانحراف.
٢) المنحنى الدائري المركب Compound Curve ؛ يتكون من قوسين من دائرتين مختلفتان في انصاف اقطارها و يقع مركزي الدائرتين في جهة واحدة من المنحنى.
٣) المنحنى الدائري العكسي Reverse Curve ؛ يتكون من قوسين من دائرتين يكون مركز كل دائرة في جهتين مختلفتين.

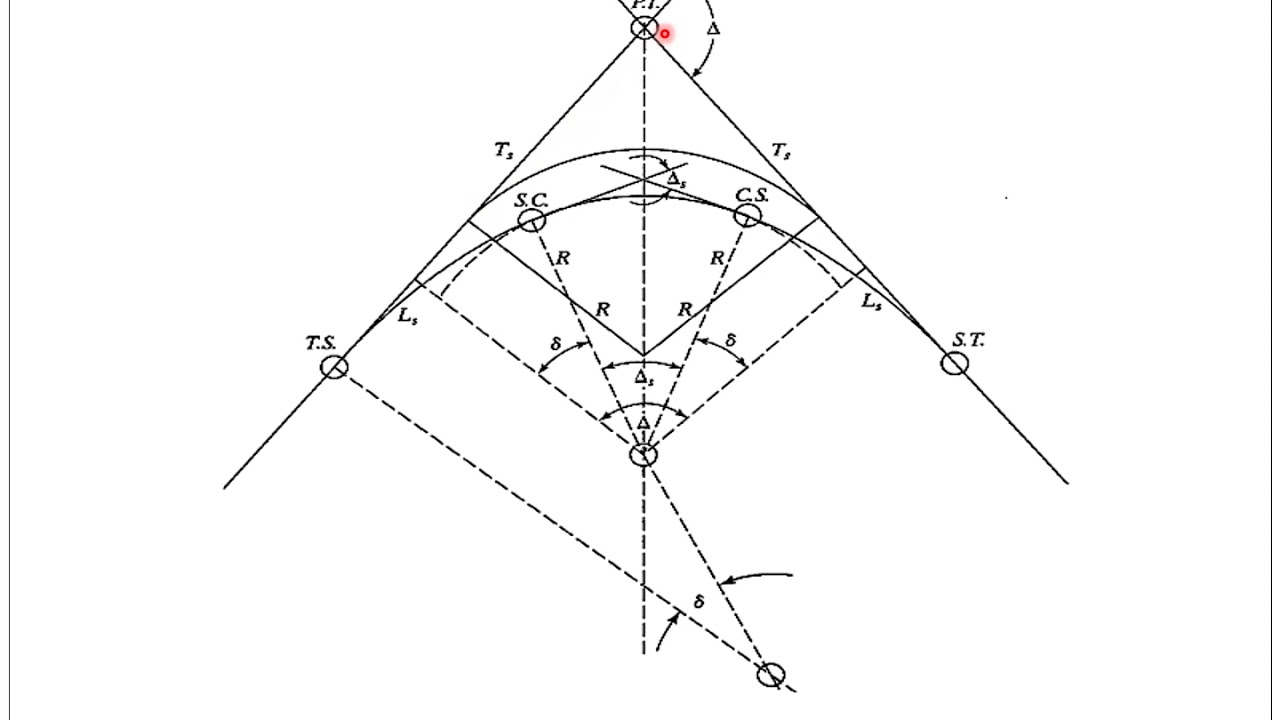

٤) المنحنى الانتقالي او الحلزوني Spiral Curve ؛ يتكون من قوس ذي انصاف اقطار متعددة تتراوح بين ما لا نهاية الى نصف قطر معين، و هو يربط ما بين خط مستقيم و منحنى دائري و ذلك لضمان الانتقال الجيد من الخط المستقيم الى المنحنى الدائري و عدم حدوث انقلاب للمركبات نتيجة قوة الطرد المركزية، حيث ان نصف قطر المنحنى الحلزوني يصغر من مالانهاية عند الخط المستقيم الى نصف قطر المنحنى الدائري.

و يستخدم المنحنى الحلزوني ايضا للربط ما بين خطين مستقيمين و ايضا ما بين منحنيين دائرين، و لاكن الاكثر شيوعا هو ما بين خط مستقيم و منحنى دائري.

تقسم المنحنيات الرأسية او الشاقوليةVertical Curve

منحنى رأسي محدب Summit Curves
منحنى رأسي مقعر Valley Curve

يعتمد طول المنحنى و نصف قطره على؛ معدل الانحدار و معدل السرعة للطريق و مسافة الرؤية; للايقاف و التجاوز و نوع الطريق.
;يجب ان يكون الميل الطولي للمنحنى الرأسي اقل من 4%
