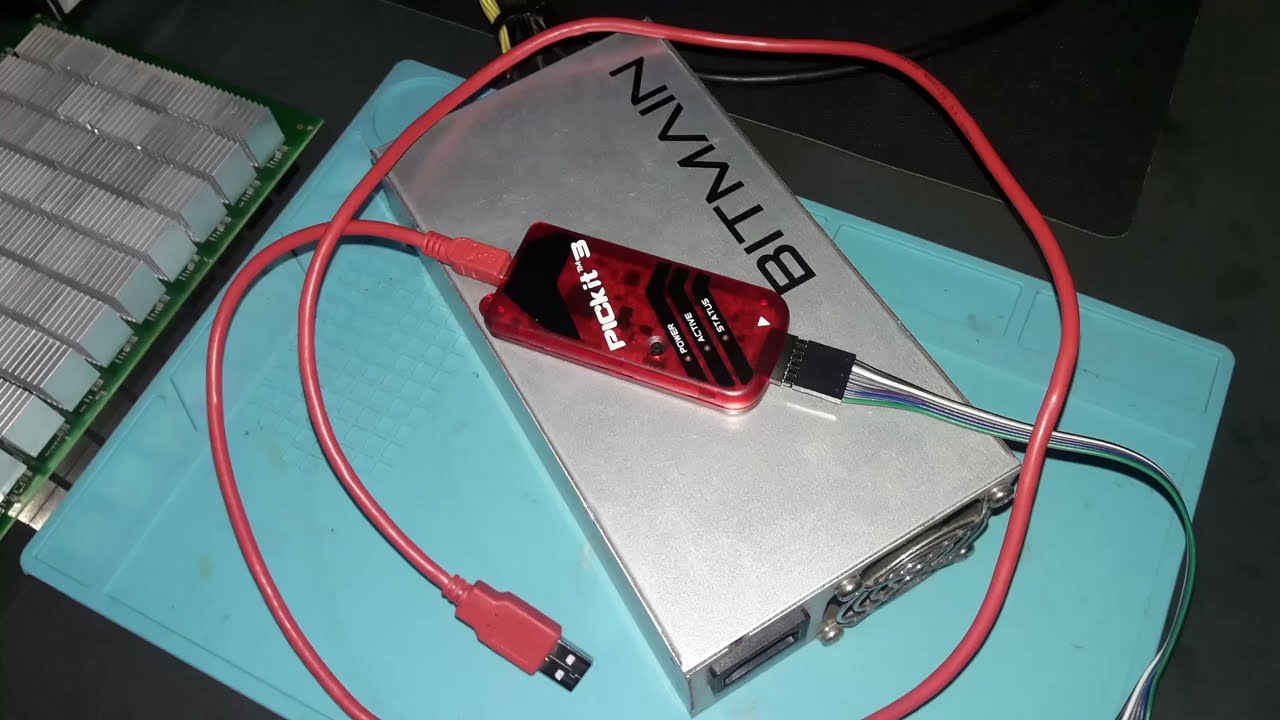

Programar PIC dsPIC33EP16GS202 de Antminer T9+ usando PICKIT3

Описание: Este vídeo contiene información útil sobre como programar/re-programar (restore pic) dsPIC33EP16GS202 de los Antminers T9+. Este componente es parte fundamental del sistema de energía DC-DC de los Antminers, un funcionamiento defectuoso puede ocasionar que las tarjetas no minen y obtengamos errores como "0 asics".

También contiene una actualización sobre como programar el PIC PIC16F1704 de hashboard Antminer S9.

Este modelo de PIC dsPIC33EP16GS202 se encuentra en varios modelos de Antminer tales como S11, T17, S17 entre otros. Lo único diferente es que en los modelos más actuales, no es necesario alimentar la tarjeta con una fuente de 12V externa.

Generalmente, este componente pierde su configuración por fallas de energía (sobre-voltajes), excesiva temperatura de operación, over-clocking, entre otros.

Cuando existe fallas en el PIC, durante el Kernelog de arranque del hashboard se observara el siguiente mensaje:

En el caso de los T9+:
"dsPIC33EP16GS202_get_pic_version failed on Chain 3."

En el caso de los S9:

"Check chain[5] PIC fw version=0x00
chain[5] PIC need restore …
Error of set PIC FLASH addr: addr_H=3(0) addr_L=0(0) on Chain[5] "

Recomendaciones importantes:

1) Para S9: Todo el proceso se realiza con la hashboard desconectada de la fuente de poder. Para T9+ el proceso se realiza con la tarjeta conectada a una fuente de 12V.

2) La configuración del PIC (.hex) se debe obtener de una hashboard operativa con el mismo modelo.

3) Software instalado es el MPLABX-v5.20. Compatible Windows 7, 10 y 11.

Vinculo para la descarga de software,
"www.microchip.com/en-us/tools-resources/archives/mplab-ecosystem#MPLAB%20X%20IDE%20Archives"
