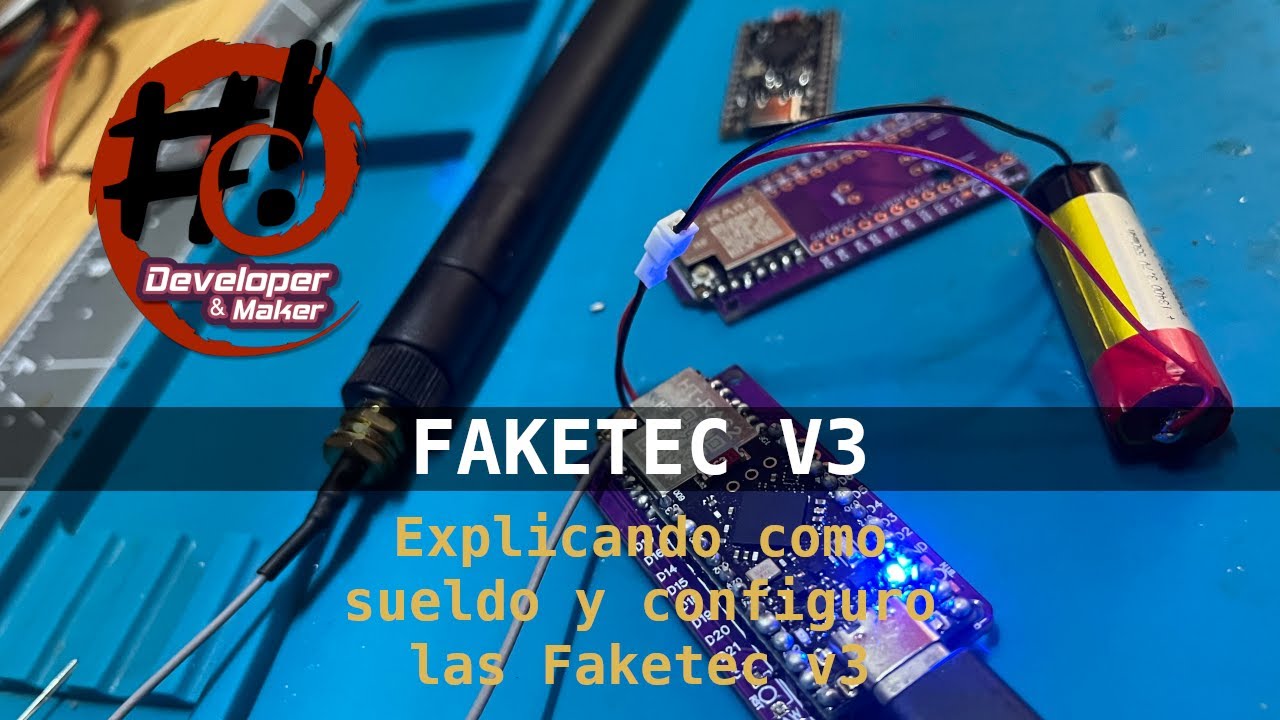

Soldando Faketec v3 para nodo Meshtastic

Описание: En esta ocasión muestro como realizo mi versión de las faketec y voy explicando como realizo cada paso intentando simplificar el proceso para soldar lo más cómodo posible.
Este vídeo es una guía introductoria para la versión 3 con el microcontrolador NRF52840 nice nano, conocido también como "pro micro"


A tener en cuenta:

No alimentes nunca el módulo sin la antena conectada, puede quemar el módulo ht-ra62
Soldar el boost de carga aumenta de 100mah a 300mah la carga máxima de la batería, no se recomienda hacerlo para baterías más pequeñas de 500mah (incluso lo plantearía por una con más de 1000mah)
Si sueldas las resistencias al revés (la de 220k a tierra) tendrás otro factor de conversión distinto 5 veces menos preciso y el adc multiplier subirá de 4 (menos de 1v de margen de lectura)
Los valores de las resistencias recomendadas por el autor están en el enlace más abajo, serían de 1,5 millones y 1 millón. Puedes utilizar las resistencias para el divisor de tensión que prefieras.


Resistencias utilizadas:

R1 = 220kΩ (hacia GND)
R2 = 68kΩ (hacia B+)
Vout = 4.2V × (220k / 288k) = 3.21V
Ratio = 0.7639
adc_multiplier_override = 1.309


Enlaces de interés:

Repositorio Faketec: https://github.com/gargomoma/fakeTec_...
Listado de descargas bootloader: https://github.com/adafruit/Adafruit_...
Enlace directo a descargar bootloader: https://github.com/adafruit/Adafruit_...
