Как установить ActiveTarget® 2 XL на Recon™ | Пошаговая инструкция

Описание: Узнайте, как установить эхолот ActiveTarget 2 XL на троллинговый мотор Lowrance Recon™ с помощью монтажного комплекта для троллингового мотора Recon.

В этом пошаговом руководстве Дастин подробно расскажет обо всем, что необходимо для правильной установки и настройки системы ActiveTarget 2 XL — включая переконфигурацию по левому и правому борту, обрезку и установку спиральной кабельной трубки, закрепление нижнего блока крепления, прикрепление кронштейна эхолота, прокладку кабелей и программирование направления складывания.

Монтаж ActiveTarget 2 XL для Recon разработан для аккуратной прокладки кабелей и быстрого переключения между режимами «Вперед/Вниз» и «Разведка». Благодаря трем выбираемым положениям — «Вперед/Вниз», «Разведка на глубине» и «Разведка на мелководье» — рыболовы могут быстро адаптировать изображение эхолота в реальном времени к условиям на воде.

Независимо от того, устанавливаете ли вы эхолот на новый троллинговый мотор Recon или модернизируете свою систему, это руководство обеспечит правильную установку для максимальной производительности и долговечности.

Разделы
0:00 Введение
0:10 Что входит в комплект крепления Recon
0:52 Необходимые инструменты
1:24 Перенастройка для установки в порт
2:48 Определение длины вала и обрезка спиральной трубки
3:42 Прокладка кабеля в спиральную трубку
4:52 Подготовка троллингового мотора Recon
5:25 Снятие заглушек нижнего блока
5:58 Монтаж узла на нижний блок
7:41 Установка кронштейна и датчика
8:48 Установка кронштейна для прокладки кабеля
10:32 Программирование направления складывания Recon
11:34 Переключение между режимами «Вперед/Вниз» и «Разведка»
12:13 Заключительный обзор положений крепления В интернете много другого интересного контента о Lowrance. Подписывайтесь на наши каналы, чтобы быть в курсе всех последних новостей и историй о Lowrance.


----------

Для получения дополнительной информации посетите веб-сайт: https://www.lowrance.com/
Подпишитесь на наш канал YouTube:    / lowrance
Поставьте нам лайк на Facebook:   / lowrance
Подпишитесь на нас в Instagram:   / lowrancefishing
Подпишитесь на нас в LinkedIn:   / 68158356
#LowranceFishing #AnglersUnite

----------

Краткая стенограмма
Дастин представляет комплект крепления для троллингового мотора ActiveTarget 2 XL Recon и рассказывает о входящих в комплект компонентах: монтажном узле (предварительно сконфигурированном для правого борта), спиральной трубке, кронштейне для прокладки кабеля и комплекте крепежных элементов. Дополнительные компоненты из комплекта датчика включают кронштейн, пружины, направляющие и болт с буртиком.

Необходимые инструменты включают в себя шестигранные ключи (1,5–5 мм), плоскую отвертку, канцелярский нож, маркер или рулетку и измерительную ленту.

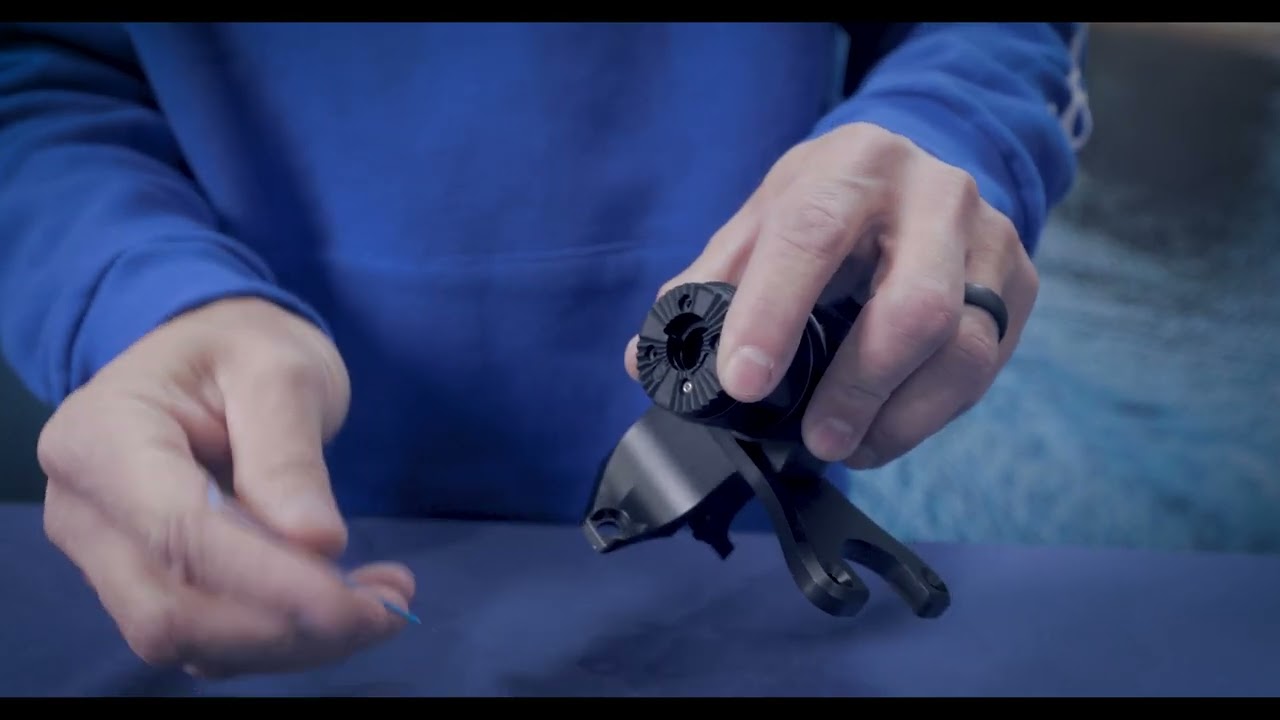

Он демонстрирует, как изменить конфигурацию крепления с правого борта на левый, переместив цилиндр и перевернув фиксирующую пластину.

Далее определите длину вала и обрежьте свернутую трубку соответствующим образом. Отметьте и обрежьте трубку, замочите ее в теплой воде для повышения гибкости, затем пропустите кабель датчика через разрезную трубку, начиная с 8 дюймов от датчика.

Питание троллингового мотора Recon отключается. Регулируется глубиномерное кольцо, и мотор выдвигается. Заглушки нижнего блока снимаются и сохраняются для дальнейшего использования.

Узел крепления устанавливается на нижний блок, и четыре крепежных винта сначала затягиваются неплотно, а затем равномерно, при этом правильно позиционируется трубка.

Установка кронштейна с пружинами и болтом с буртиком, после чего к кронштейну крепится датчик ActiveTarget 2 XL.

Далее, рычаг для прокладки кабеля устанавливается рядом с головкой двигателя. Кабель датчика закрепляется и прокладывается через спиральную трубку вала Recon, затем подключается к модулю ActiveTarget 2.

После повторного подключения питания запрограммируйте направление складывания с помощью пульта дистанционного управления Recon FreeSteer™ или дисплея HDS® Pro.

Наконец, Дастин демонстрирует три положения установки: вперед/вниз, глубокое и мелкое.

Для переключения положений необходимо разблокировать рычаг, повернуть рычаг и датчик и снова зафиксировать их в нужном положении.
