💠БОЛЬШЕ УТОЧНЕНИЙ И ПРОРЫВОВ С СИСТЕМОЙ СИНТЕЗА НЕЭЛЕКТРОМАГНИТНОЙ ИМПУЛЬСНОЙ ЭНЕРГИИ TESLA

Описание: Эфирный торсионный портал MK3 – это неэлектромагнитная система заклинания энергии, работающая только через запираемый потенциал напряжения.

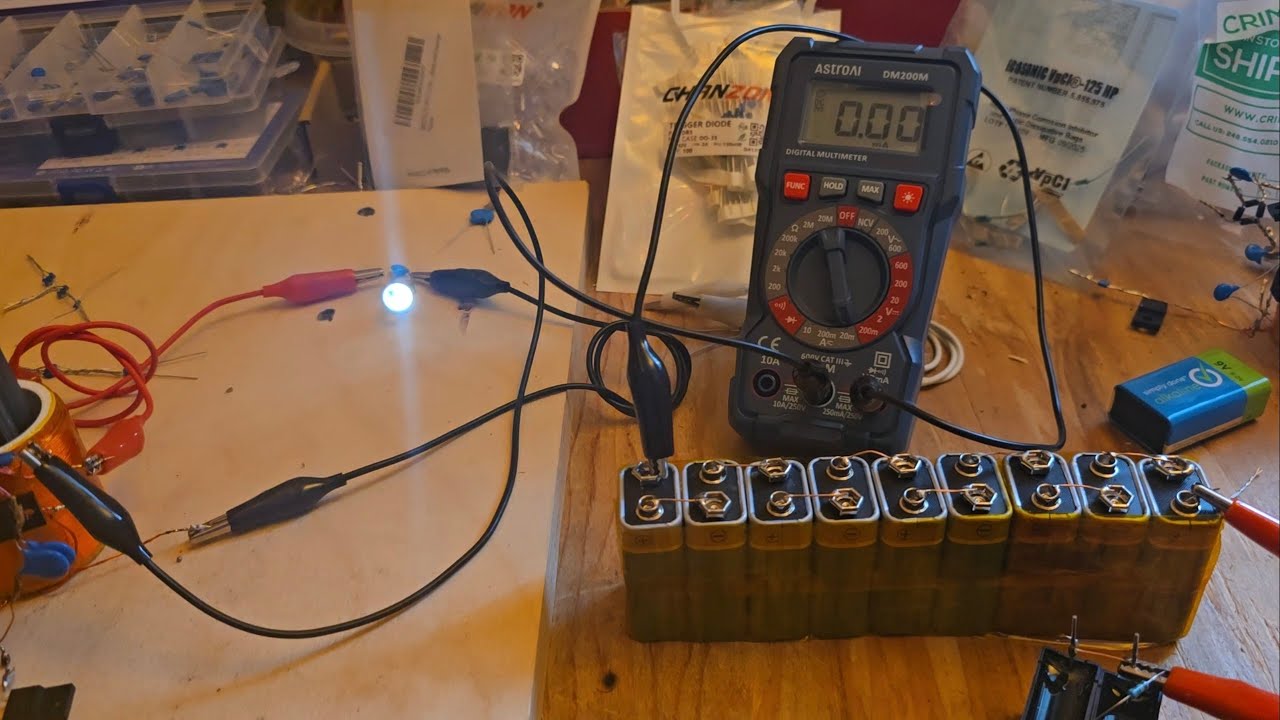

Наш самый эффективный передатчик намотан на ПВХ-муфту диаметром один дюйм, шириной 1 10/16 дюйма и длиной 1 14/16 дюйма. Этот передатчик питается ТОЛЬКО от переменного напряжения 9–216 В постоянного тока и активируется от специально изготовленной батареи 9 В постоянного тока. Передатчик имеет плотный С-образный сердечник из медной ленты, обмотанный вокруг ПВХ-муфты, а три катушки затем обмотаны вокруг медного С-образного сердечника и защищены тонким слоем каптоновой ленты. Важно следить за тем, чтобы медный сердечник не замыкал на концах. Параллельно нашему диоду C3D02060 с обратным смещением был добавлен резистор сопротивлением 100 МОм для утроения выходной мощности катушки L3. Теперь передатчик работает как генератор при входном токе потребления 0,00 и полностью незаземлённом состоянии. Кроме того, в системе больше нет беспроводного питания. Единственная энергия — это энергия, генерируемая в L3, которая зажигает 10-миллиметровый светодиод 3 В постоянного тока.

Катушечные элементы передатчика имеют длину 1,48 дюйма (3,7 см) и расположены по центру ПВХ-соединителя, что соответствует принципу золотого сечения. Передатчик состоит из трёх катушек: внутренней красной триггерной катушки L1, внешней оранжевой силовой катушки L2 и бифилярной последовательно соединённой катушки L3 литцендратом 24 AWG, намотанной в том же направлении, что и внешняя силовая катушка L2, для конструктивной интерференции. Обе катушки L1 и L2 идентичны друг другу для достижения симпатического резонанса и намотаны друг напротив друга как можно плотнее для оптимальной связи, чтобы гарантировать эффективные колебания с нашим жизненно важным задающим транзистором ST13009 (необходимо использовать ST13009), который, кажется, почти идеально согласован по импедансу, и мы использовали сплошной магнитный провод 24AWG для обеих катушек L1 и L2 компенсирующего передатчика. Этот передатчик представляет собой в 416 раз математически идеальную уменьшенную модель усиливающего передатчика Николы Теслы, и надежное заземление нижней части красной пусковой катушки L1 жизненно важно для его работы и создания того, что кажется почти магическим, как безнагрузочные гиперэффективные беспроводные энергетические эффекты в непосредственной близости, возможно, из-за резкого индуктивного переключения и для того, чтобы она могла втягивать диэлектрическую энергию индукционным способом в теории из надежного заземления в нижней части катушки L1. Эта энергия, по-видимому, существует полностью вне проводников, но проводники необходимы для создания условия для ее течения в теории. На данный момент сплошной магнитный провод 24AWG представляется наилучшим для L1 и L2 в этом типе передатчика. Он обеспечивает максимальную мощность беспроводной связи и возможные эффекты синтеза энергии благодаря более точному сопротивлению катушек передатчика 24AWG с нашим ST13009. На данный момент все наши испытания показывают, что транзистор ST13009 от Newark Electronics является абсолютным лидером.

База нашего транзистора ST13009 подключена к внутренней красной катушке L1 24AWG (по часовой стрелке), активирующей катушку. Коллектор нашего транзистора подключен к внешней оранжевой катушке L2 24AWG (против часовой стрелки), активирующей катушку. Эмиттер транзистора подключен к отрицательному полюсу батареи через последовательно соединенный диод C3D02060 (анод к эмиттеру) и динистор DB3 (три параллельно), а положительный полюс батареи подключен к нижней части оранжевой катушки питания L2 через другой последовательно соединенный диод C3D02060 (катод к катушке), расположенный снизу напротив транзистора. Мы заменили углеродный пленочный резистор смещения сопротивлением 70 МОм мощностью 1/4 Вт на диод C3D02060 с обратным смещением вместо резистора (который должен быть углеродным пленочным резистором для радиочастотных применений), который находится между коллектором транзистора и нижней частью внутренней красной триггерной катушки L1. Это гарантирует, что передатчик может генерировать колебания только при наличии напряжения (теоретически). Потенциал/смещение напряжения, запускающее передатчик, теоретически можно увеличить для получения экстремальной выходной мощности на катушке L3 с намоткой против часовой стрелки от одного передатчика/генератора, при условии, что вы не превысите возможности резкого однонаправленного переключения постоянного тока. В нашем случае мы сейчас используем динисторы. Конденсатор, подключенный параллельно диоду смещения с обратным смещением, по-видимому, задаёт частоту импульсов генерируемой энергии на L3, при этом большие значения создают более медленный и мощный импульс.

Показания LCR передатчика: 24AWG
Внутренняя катушка запуска L1, выполненная из красного сплошного магнитного провода, имеет индуктивность 0,256 Ом/0,19 мГн и сопротивление 0,1 Ом.

Внешняя катушка питания L2, выполненная из оранжевого сплошного магнитного провод...
