Конструкция привода питателя бункера. Часть 2 из 2

Описание: В видео объясняется теория сводообразования, как рассчитать сопротивление бункера и как оптимизировать сброс давления в бункере. Бесплатная копия программы компании по расчёту мощности доступна по ссылке: https://rulmecacorp.com/bulk-handling...
0:00 Введение
0:15 Содержание
0:35 Теория сводообразования
1:34 Сопротивление бункера
2:56 Пример
6:01 Советы по сбросу давления
9:50 Краткое содержание

Полный текст, снимки экрана и формулы доступны по ссылке:
https://rulmecacorp.com/how-to-calcul...

Чтобы определить силу сопротивления, которую бункер оказывает на конвейерную ленту, рассчитайте количество материала, которое считается «активным» (под параболической формой), и примените коэффициент силы резания. Активная зона определяется длиной и шириной отверстия бункера, обозначаемыми L и W.
Активный объём можно аппроксимировать прямоугольной призмой, а не параболической формой.

Активный объём = Д x Ш x В

Если ширина меньше длины, предположим, что высота = 3 x Ш. Если длина меньше ширины, предположим, что высота = 3 x Д.
Теперь мы можем определить активный вес следующим образом:
Активный вес = объём x насыпная плотность
Затем мы можем определить сопротивление движению (т.е. «усилие резания») следующим образом:
Сопротивление движению = Активный вес x 0,5
Теперь мы можем определить общее требуемое тяговое усилие ленты, добавив сопротивление движению бункера к стандартному эффективному натяжению конвейера (Te).

В качестве примера рассмотрим бункер с одним отверстием и без сброса давления на дне бункера. Стандартная загрузка конвейера длиной 20 футов, транспортирующего щебень размером 2 дюйма (минус 5,5 см) с насыпной плотностью 90 фунтов на кубический фут (фунт/куб. фут) при производительности 500 тонн в час (т/ч) на конвейерной ленте шириной 48 дюймов (122 см) со скоростью 100 футов в минуту (фут/мин), требует ременного привода мощностью 1 л.с. Эффективное натяжение (Te) = 330 фунтов (165 кг).
Требуемая мощность = 330 фунтов (165 кг) x 100 футов в минуту = 33 000 фут-фунтов/мин
1 л.с. = 33 000 фут-фунтов/мин
Добавление бункера с отверстием шириной 38 дюймов (90 см) и длиной 60 дюймов (152 см) приводит к нагрузке на бункер 6769 фунтов (295 кг), как указано ниже.
Полезный объем = 3,2 фута (9,5 м) x 5 футов (1,5 м) x 3 (3,2 фута) = 150 куб. футов
Полезный вес = 150 куб. футов (165 кг) x 90 фунт/куб. футов = 13 538 фунтов
Нагрузка сопротивления = 0,5 x 13 538 фунтов = 6769 фунтов

Мощность, необходимая для преодоления этого сопротивления, рассчитывается следующим образом.
Требуемая мощность = 6769 фунтов x 100 фут/мин = 676 900 фут-фунтов/мин
Требуемая мощность = (676 900 фут-фунтов/мин)/(33 000 фут-фунтов/мин на л.с.) = 20,5 л.с.

Добавляя требуемую мощность сопротивления бункера к требуемой мощности стандартного привода конвейера в 1 л.с., получаем требуемую мощность 21,5 л.с.

Для добавления нагрузки сопротивления бункера к стандартным условиям загрузки можно использовать программу расчета мощности привода конвейера «Design Imperial 7.30» компании Rulmeca Corporation. Как показано ниже, конвейер длиной 20 футов (6,1 м), производительностью 500 т/ч и скоростью ленты Предварительно установлено давление 100 футов в минуту, что показывает, что для перемещения груза требуется примерно 1 л.с.

Чтобы добавить нагрузку от тяги бункера, просто введите в программу ширину 38 дюймов, длину 60 дюймов и количество отверстий – 1. Обратите внимание, что была добавлена ​​нагрузка от тяги бункера 6769 фунтов, в результате чего общее эффективное натяжение Te превышает 7000 фунтов. Обратите внимание, что теперь наша потребляемая мощность составляет 23,2 л.с., включая поправку на потери в редукторе.

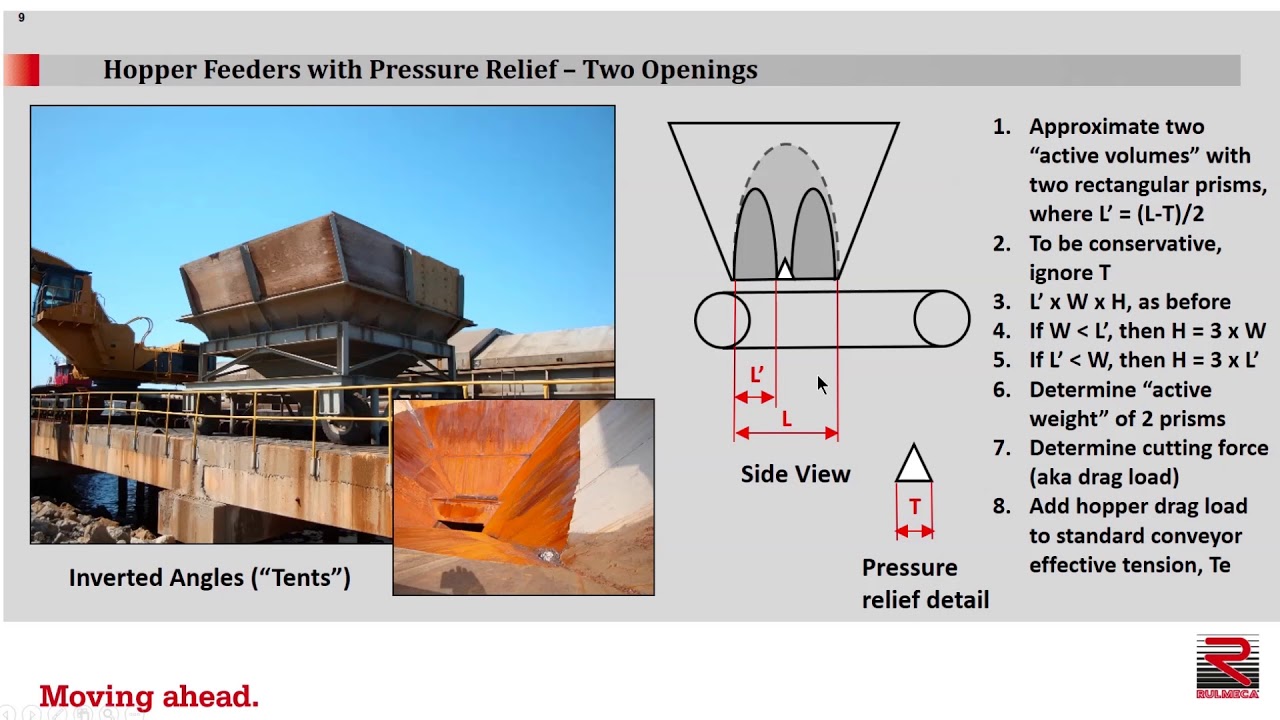

Как можно снизить давление на конвейерной ленте под отверстием бункера? Важно максимально уменьшить отверстие бункера, не ограничивая поток материала. Необходимо добавить устройство снижения давления как можно ближе к нижней части отверстия бункера. В этом примере мы добавим один перевернутый угол, чтобы преобразовать одно отверстие бункера в два. Мы собираемся уменьшить длину L, сохранив при этом ширину W.

На фотографии вы можете увидеть типичный вид бункера сбоку и с сверху. Обратите внимание, что к днищу отверстия бункера приварен перевернутый угол. Их также называют «палатками».

Мы можем аппроксимировать два активных объёма двумя прямоугольными призмами, где L’ = L – T.
T = ширина перевернутого угла.
Для упрощения расчёта пренебречь T.

Таким образом, объём каждой призмы можно рассчитать следующим образом:
Объём одной призмы = L’ x W x H
Если L’ меньше W, H = 3 x L’
Если L’ больше W, H = 3 x W
Активный вес двух призм можно рассчитать следующим образом:
Общий активный вес = 2 призмы x объём каждой призмы x насыпная плотность материала
Нагрузка от сопротивления бункера = 0,5 x общий активный вес

Чтобы определить требуемую мощность привода бункерного питателя, добавьте нагрузку от сопротивления бункера к стандартному эффективному натяжению конвейера Te.

В этом руководстве показ...
