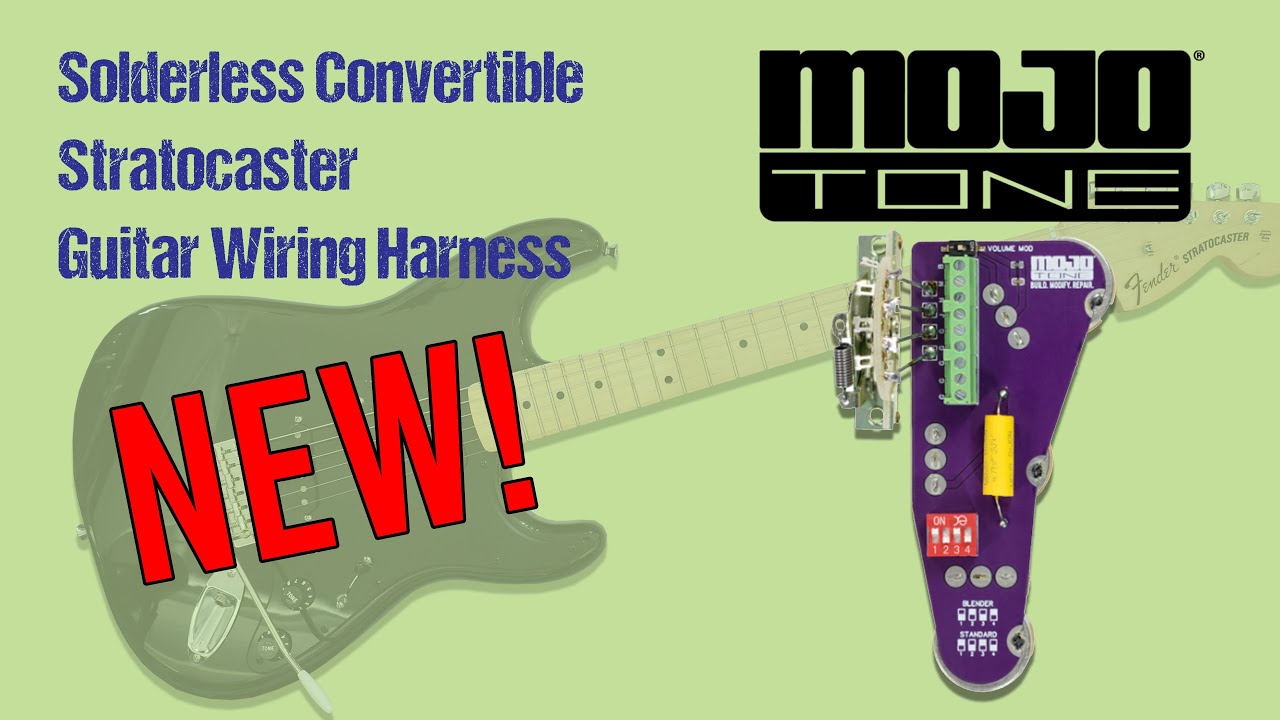

Проводка для гитары Mojo Solderless Convertible Strat

Описание: Это не спонсированное видео.

Сегодня я собираю Stratocaster с совершенно новой системой подключения Mojo Solderless Convertible Strat Guitar Wiring Harness. На днях я смотрел новые видео на YouTube и подписался на канал Mojo Tone.

На канале Mojo вышло два видео: одно — обзор новой печатной платы и её работы, а другое — демонстрация звуков, которые новая система будет воспроизводить на вашей гитаре.

Ссылки в описании.

   • Mojotone Convertible Strat Solderless Harness

   • Mojotone Convertible Strat Solderless Harn...

Плата доступна в двух вариантах: с потенциометром 250 кОм и 500 кОм, поэтому вы можете использовать потенциометр 250 кОм с традиционными синглами, а потенциометр 500 кОм — с P90 и хамбакерами.

Используются простые винтовые соединения без пайки для лёгкой и надёжной установки и быстрой замены звукоснимателей.

Используются компоненты американского производства (Switchcraft, Mojotone, CRL и CTS).

Плата переключается между режимами распайки Mojo Blender и Standard Mod.

Также имеется опциональный модуль громкости (вкл/выкл) для сохранения детализации высоких частот при уменьшении громкости. Я думаю, что именно это и есть ответ Mojo Tone на схему с высоким уровнем утечки.

Вот описание двух режимов.

Функции управления Blender: В отличие от стандартной схемы, схема Blender добавляет возможность одновременного включения всех трёх звукоснимателей, а также возможность комбинировать звукосниматели грифа и бриджа по вашему желанию.

Общая громкость: верхняя ручка
Общий тон: средняя ручка
Регулировка миксера: нижняя ручка
Регулятор миксера в положении 10
• Положение 1: Бридж
• Положение 2: Бридж и средний
• Положение 3: Средний
• Положение 4: Средний и нековый
• Положение 5: Нековый
Регулятор миксера в положении 0
• Положение 1: Бридж (с нековым звукоснимателем)
• Положение 2: Бридж и средний (с нековым звукоснимателем)
• Положение 3: Средний
• Положение 4: Средний и нековый (с бриджевым звукоснимателем)
• Положение 5: Нековый (с бриджевым звукоснимателем)

Стандартные функции модуляции: Стандартная схема страт-гитары без регулировки тембра только для среднего звукоснимателя. Это снижает нагрузку на позиции 2 и 4, используя только один потенциометр тембра, что обеспечивает более чистый и открытый звук при сочетании нековых/средних или средних звукоснимателей бриджа. Также известна как «модуляция EJ или Eric Johnson».

Общая громкость: верхняя ручка
Тембр грифа: средняя ручка
Тембр бриджа: нижняя ручка

Стандартное переключение

• Положение 1: Бридж
• Положение 2: Бридж и середина
• Положение 3: Середина
• Положение 4: Середина и гриф
• Положение 5: Гриф

Установка прошла легко и заняла у меня меньше 15 минут. Я решил использовать режим «Блендер» с включённым регулятором громкости.

Некоторые моменты, которые следует учитывать при установке на гитару.

Вы должны зачистить провода только примерно на 6 мм (1/4 дюйма).

Ослабьте фиксирующие винты перед тем, как вставить провод.

Затяните винт после того, как провод вставлен, и попробуйте потянуть за провод, чтобы убедиться в его надёжности.

Положения винтов удобно промаркированы следующим образом:

• B — провод питания бриджа
• M — провод питания среднего датчика
• N — провод питания грифа
• J — провод питания выходного разъема
• Пять отдельных слотов заземления с маркировкой G.

Прежде чем закручивать пикгард, определитесь, хотите ли вы включить или выключить регулировку громкости или какой режим вы хотите использовать. DIP-переключатели для всех функций находятся на плате и недоступны после закручивания пикгарда.

Прежде чем закручивать пикгард, рекомендую подключить его к усилителю и попереключать каждый звукосниматель, переключая все положения переключателей, чтобы убедиться в его работоспособности.

Другим вариантом реализации этого решения было бы предложение Mojo нагруженного пикгарда с возможностью переключения на внешней стороне пикгарда гитары, чтобы можно было включать/выключать регулировку громкости или устанавливать нужный режим, не снимая пикгард для доступа к DIP-переключателям.

Наблюдения

Мне очень нравится модуль громкости, и, на мой взгляд, это одна из самых заметных схем утечек высоких частот, которые я когда-либо использовал в инсталляции. Я действительно слышу разницу при изменении громкости от 10 до 1. Я слышу высокие частоты, которых обычно нет.

В целом, я считаю, что кабельная система такого качества от известного производителя, такого как MojoTone, — довольно выгодное предложение всего за 109 долларов.

Мне нравится проверенный временем подход к гитарам, но я также люблю расширять возможности и пробовать что-то новое. Эта новая система открывает множество новых возможностей для звучания.
