Direct Drive Orbiter per Flying Bear Ghost 5

Описание: download:
https://www.thingiverse.com/thing:617...
https://www.printables.com/it/model/5...

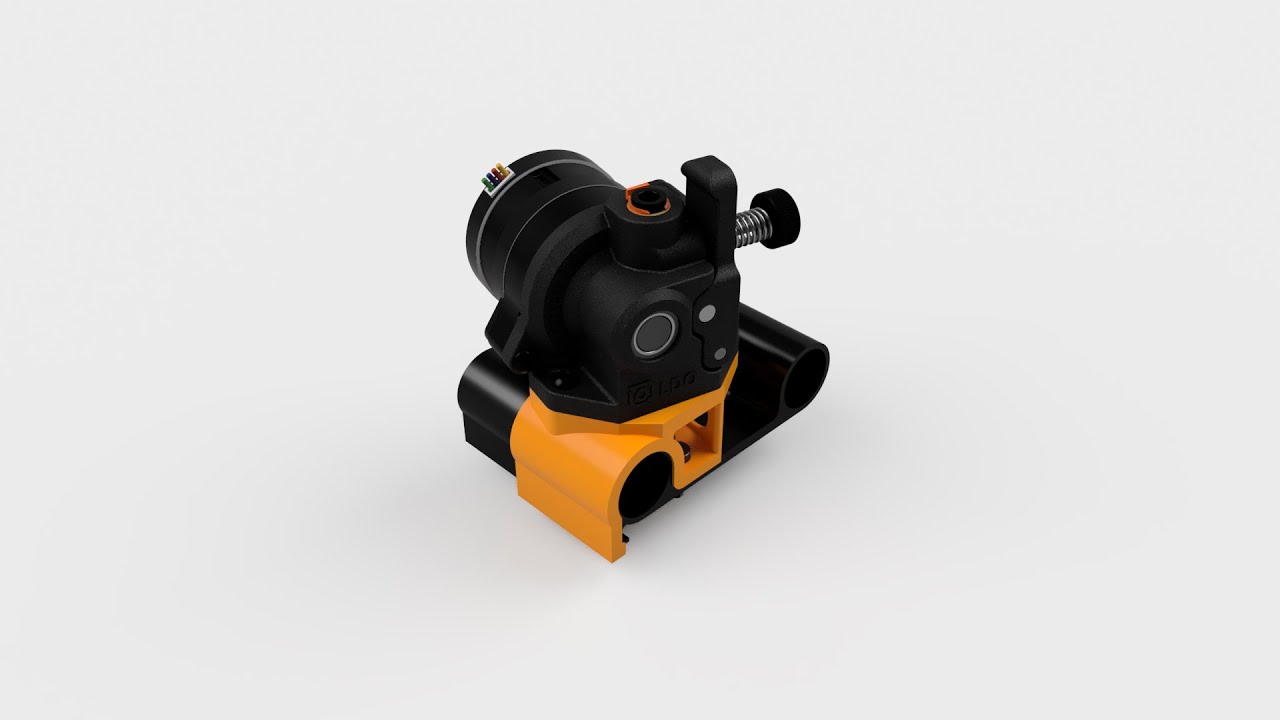

Sistema per modifica Direct Drive su flying Bear Ghost 5 con estrusore LDO orbiter V2.0
L'Orbiter extruder è un potente estrusore Direct Drive con un design compatto, progettato da Róbert Lőrincz e prodotto da LDO con ingranaggi temprati di Bondtech
Peso orbiter: 135g circa
Motore LDO-36STH20-1004AHG (velocità di retrazione di 120 mm/s e un'accelerazione fino a 8000 mm/s²)

Tre disegni per adattarsi ad ogni esigenza:
File1 fissaggio tramite dadi M3
File2 fissaggio tramite inserti filettati premium Ruthex
File3 fissaggio tramite inserti felettati generici (Cina)

ATTENZIONE:
se si sceglie di stampare il file con dadi M3, è strettamente necessario stampare ad altezza layer 0.2, e inserire pausa di stampa al layer 115.

________________________
Lista acquisti necessari per il corretto assemblaggio dell'estrusore:
[1x] Estrusore Orbiter V2.0
[2x] Viti M3x8 DIN7380
[2x] Dadi M3 DIN934 [solo per File1]
[2x] Inserti Ruthex [solo per File2]
[2x] Inserti generic (M3 OD4.2 Lenght 4mm) [solo per File3]

________________________
Strumenti necessari:
Chiave a brugola 2 [inclusa con stampante Ghost 5]
Chiave a brugola 2,5 [inclusa con stampante Ghost 5]
Saldatore stagno [solo per File2 o File3]
Taglierino Cutter

Contattatemi per qualsiasi dubbio e/o problema durante l'installazione
Critiche costruttive sono ben accette

________________________
English:
installation videos
Instructions for pause at height Cura Slicer ENG
Instructions for pause at height Prusa Slicer ENG

Direct Drive modification system for Flying Bear Ghost 5 with extruder LDO orbiter V2.0
The Orbiter extruder is a powerful Direct Drive extruder with a compact design, designed by Róbert Lőrincz and manufactured by LDO with hardened gears from Bondtech
Orbiter weight: about 135g
Motor LDO-36STH20-1004AHG (retraction speed of 120 mm/s and an acceleration of up to 8000 mm/s²)

Three designs to adapt to every need:
File1 fastening with M3 nuts
File2 fastening with premium threaded inserts Ruthex
File3 fastening with generic threaded inserts (China)

ATTENTION:
if you choose to print the file with M3 nuts, it is strictly necessary to print at layer height 0.2, and insert a print pause at layer 115.

________________________
Purchase list necessary for the correct assembly of the extruder:
[1x] Orbiter Extruder V2.0
[2x] Screws M3x8 DIN7380
[2x] Nuts M3 DIN934 [only for File1]
[2x] Ruthex inserts[only for File2]
[2x] Generic inserts (M3 OD4.2 Lenght 4mm) [only for File3]

________________________
Tools needed:
Allen Wrench HEX 2 [included with Ghost 5 printer]
Allen Wrench HEX 2.5 [included with Ghost 5 printer]
Soldering iron [only for File2 or File3]
Cutter

Contact me for any doubts and/or problems during installation
Constructive criticisms are welcome
