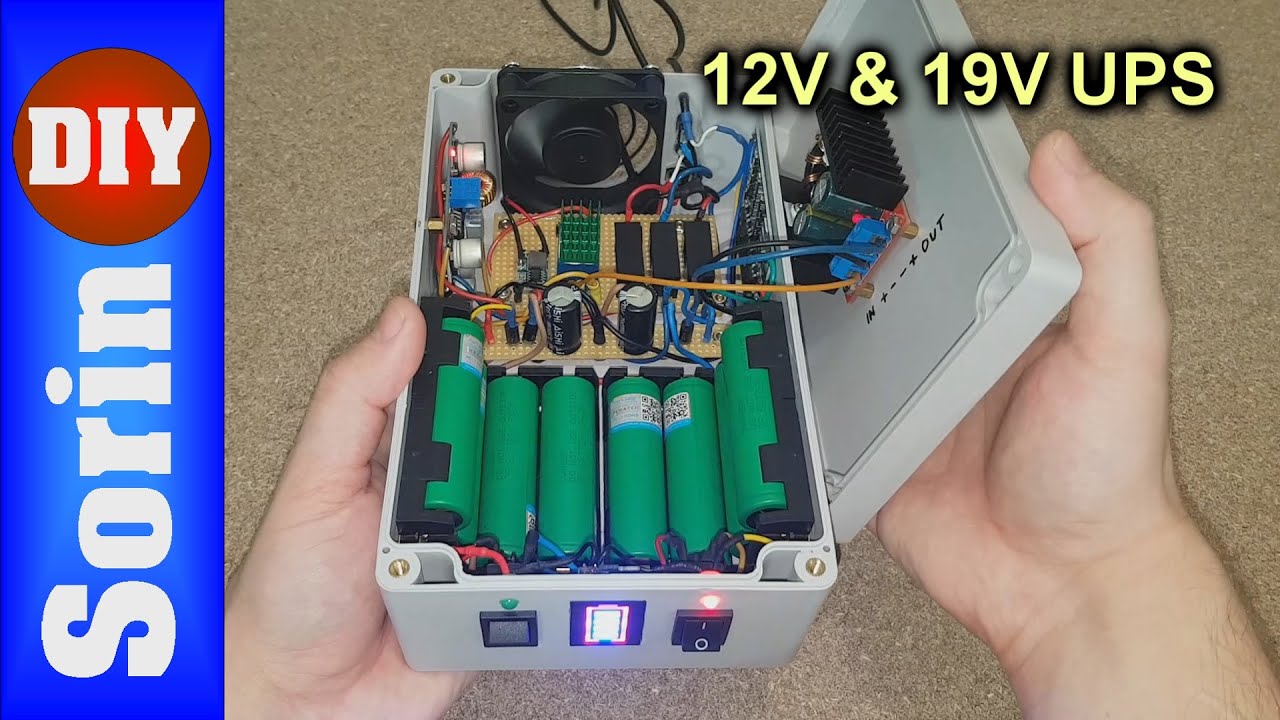

Самодельный ИБП на 12 В и 19 В (для роутера Asus) часть 1/3

Описание: Привет, ребята! Я наконец-то закончил сборку этого ИБП. У него два выхода на 12 В и 19 В, и большая емкость, а с улучшенными литий-ионными элементами — еще больше. Многие из вас просили меня его сделать, и поскольку вы мои любимые подписчики :) вот он!
Это большой проект со множеством деталей, поэтому я разделил его на 3 видео.

Вы можете поддержать меня на:
https://buymeacoffee.com/sorindiy
Patreon:   / sorindiy
PayPal: [email protected]
Facebook:   / sorindiy
Instagram:   / sorin.diy

Не стесняйтесь посетить https://jlcpcb.com, чтобы заказать профессиональные печатные платы по низким ценам для ваших проектов. 2 доллара — 2 слоя (5 шт.); 4 и 6 слоев — от 5 долларов.


Огромное СПАСИБО всем моим покровителям, особенно: Ричарду Фьелльвангу, Дэвиду, Максу Райсу, Развану Александру, Яцеку, techge, Энтони Ортенци.


Полная схема: https://i.imgur.com/aRKuvr5.png

Список компонентов:
Коробка для проекта 200*120*75 мм: https://s.click.aliexpress.com/e/_c4t...
Аккумуляторы HG2 18650 3000 мАч: https://s.click.aliexpress.com/e/_ArzHnn
Держатели для аккумуляторов 18650: https://s.click.aliexpress.com/e/_Dem...
Индикатор заряда батареи 4S: https://s.click.aliexpress.com/e/_c45...
BMS для 4S с балансировкой: https://s.click.aliexpress.com/e/_9gEfjB
4-контактный переключатель: https://s.click.aliexpress.com/e/_c3d...
12-вольтовое реле: https://s.click.aliexpress.com/e/_Dmy...
Радиатор 20x14x11 мм: https://s.click.aliexpress.com/e/_oBS...
Понижающий преобразователь Mini360: https://s.click.aliexpress.com/e/_c3S...
Держатели предохранителей: https://s.click.aliexpress.com/e/_c3m...
Диоды 1N5404: https://s.click.aliexpress.com/e/_c4q...
Конденсаторы 2200 мкФ 25 В: https://s.click.aliexpress.com/e/_Dkr...
Понижающий преобразователь XL4015: https://s.click.aliexpress.com/e/_opI...
Зарядное устройство XL4015 CC/CV: https://s.click.aliexpress.com/e/_oDY...
Повышающий преобразователь 150 Вт: https://s.click.aliexpress.com/e/_c2y...
Разъем 5,5x2,1 мм (штекер, 22AWG): https://s.click.aliexpress.com/e/_Dmq...
Разъем 5,5x2,1 мм (гнездо): https://s.click.aliexpress.com/e/_c3A...
Разъем 4,0x1,7 мм: https://s.click.aliexpress.com/e/_oFG...
Разъем 4,0x1,7 мм (гнездо): https://s.click.aliexpress.com/e/_Dnl...
Стойки M3, 300 шт.: https://s.click.aliexpress.com/e/_oCl...

Если вам нравятся мои видео, подпишитесь на канал!

#сделайсам #UPS #18650
