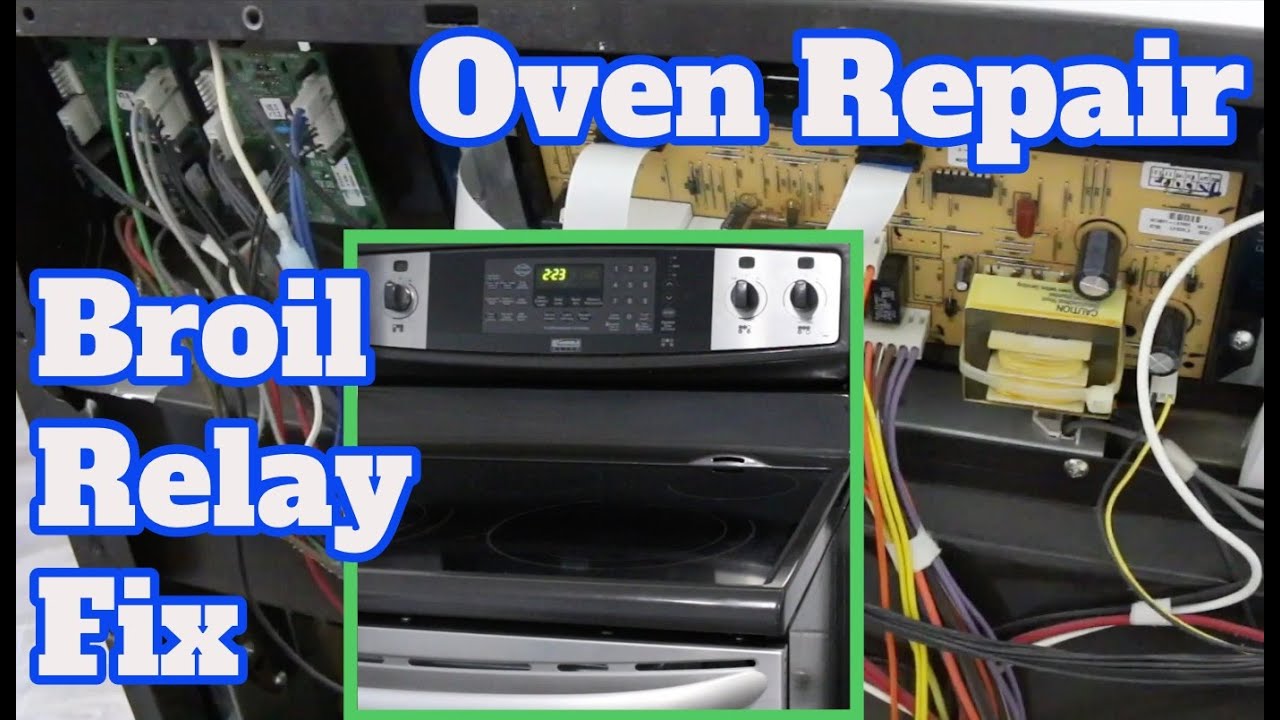

Ремонт духовки: не работает нагревательный элемент гриля — замена реле

Описание: В этой духовке Kenmore Elite из-за панели управления раздавался жужжащий звук, когда нагревательный элемент должен был быть включен, но он не включался.

Так как нагревательный элемент был ранее заменён и проверен на работоспособность, а термостат и все остальные функции духовки работали, модуль управления был снят для диагностики.

Проблема заключалась в неисправном реле, поэтому его заменили, и теперь всё работает нормально.
Номер детали для этой детали — OZ-SS-112LF, и она в настоящее время устарела. Возможно, её можно приобрести на eBay, или же следует поискать совместимую деталь, которая всё ещё производится.

Техническое описание реле OZ-SS-112LF: https://www.te.com/commerce/DocumentD...
Техническое описание ULN2003: https://www.st.com/resource/en/datash...
Информация о классе изоляции реле: https://americas.hammondpowersolution...

Инструмент для демонтажа реле S-993A (партнёрская ссылка)
https://www.banggood.com/custlink/Gmv...
