01 PRATIQUE DE L'INJECTION TP1 Presse d'injection plastique 4 sur 10 partie expérimentale Composants

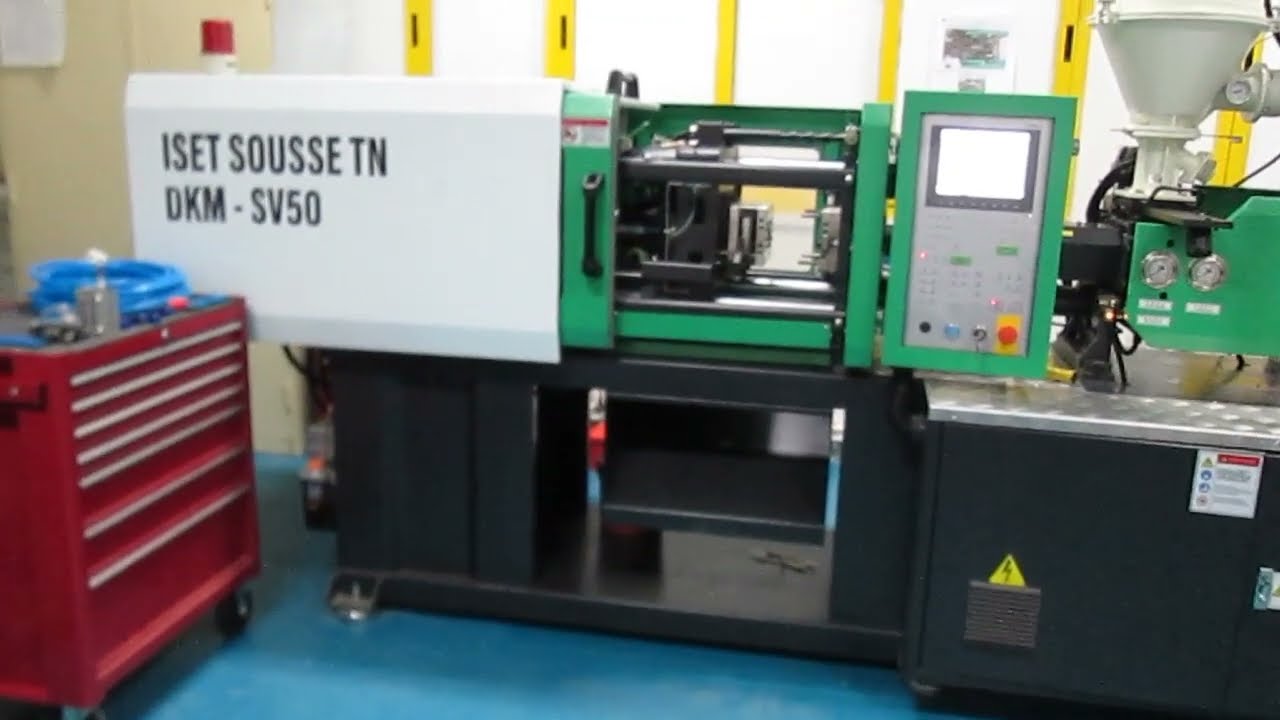

Описание: 17. En s’aidant des abréviations citées sur la figure et les noms des différents éléments (aperçu théorique), Identifier sur la machine (DKM SV 50) ces principaux composants. Lister les abréviations des composants cachés :
18. Indiquer (ou vérifier) les principales caractéristiques de la presse d’injection ;
Caractéristiques de la presse d’injection Source Mesurer ou Vérifier (commentaire)
1) Diamètre de la vis mm : Presse  28, Vis cachée, seulement la partie lisse
2) L /D du vis : DOC presse
3) Volume injectable cm3 : DOC presse
4) Poids d’injection g : DOC presse
5) Pression d’injection MPa : DOC presse
6) Vitesse rotation vis rpm : DOC presse
7) Force de fermeture kN : Presse
8) Distance entre colonne mm : Presse
9) Min/max épaisseur moule mm : DOC presse
10) Course éjecteur mm : DOC presse
11) Force éjecteur kN : DOC presse
12) Pression pompe MPa : DOC presse
13) Puissance du moteur kW : DOC presse
14) Puissance chauffage kW : DOC presse
15) Dimension machine m : DOC presse
16) Capacité réservoir huile L : (50cmx50cmx50cm) Presse
19. Identifier le type de buse d’injection sur la presse. Indiquer son rôle (voir annexe) ; Buse ………………
20. La photo suivante montre une partie de l’unité d’injection de la machine DKM, Nommer les principaux composants mentionnés par des flèches en indiquant le rôle de chacun (voir la photo en couleur sur le tableau d’affichage);
21. Il existe 3 types de fermeture pour presse à injecter : Mécanique, Hydraulique ou Mixte. Identifier le type de fermeture et de verrouillage sur la presse ;
22. Citer les principaux avantages et inconvénients du système de fermeture utilisé ;
23. Décrire le fonctionnement du système à genouillère pour assurer le verrouillage ;
24. Identifier sur la machine le mécanisme utilisé pour varier la distance entre le plateau mobile et le plateau fixe afin d’assurer un réglage parfait de la force de verrouillage selon l’épaisseur de moule.
25. La photo suivante montre la partie arrière de la machine DKM, Nommer les principaux composants mentionnés par des flèches en indiquant le rôle de chacun ; (voir la photo en couleur sur le tableau d’affichage)
Chaque ecrou de réglage comporte une roue dentée
Presse hydraulique à fermeture mécanique
Avantages :
— le diamètre du vérin de fermeture est faible, le système utilise donc un faible volume d’huile hydraulique pour les mouvements ;
— la vitesse de fermeture diminue naturellement à la rencontre des plans de joint ;
— le système offre une grande rigidité après verrouillage ;
— le système se prête très bien à une production à grande cadence.
Inconvénients :
— la course d’ouverture-fermeture ne peut pas être grande ; elle dépend de l’écartement entre les deux genouillères, donc de la dimension du plateau mobile ;
— le réglage précis de la force de fermeture demande beaucoup de soins ;
— le système nécessite un graissage centralisé complexe : chaque axe de genouillère doit être graissé d’une manière uniforme ;
— la répartition des contraintes que subissent les colonnes exige une grande précision d’usinage entre les écrous et le filetage des colonnes ;
— les quatre colonnes doivent être parfaitement homogènes en qualité pour pouvoir garantir une répartition équilibrée de la force de fermeture ;
— le réglage automatique de la force de fermeture est lent.
