[Tip] When you need a CATIA V5 Drawing Sheet Size A0 Roll Sheet! (Size A0 Roll sheet가 필요할 때!)
Автор: 3분 CATIA(3Min CATIA)
Загружено: 2026-01-19
Просмотров: 1
Описание:
오늘은 자동차 와이어링 하니스(Wiring Harness) 설계나 항공기 동체, 혹은 조선 분야와 같이 A0 사이즈(1189mm x 841mm)를 훌쩍 넘어서는 초대형 도면(Long Plot)을 작성해야 하는 팁을 준비했습니다.
실무를 하다 보면 1:1 스케일로 출력해야 하거나, 전체 레이아웃을 한 장에 담기 위해 규격 용지보다 훨씬 긴 도면이 필요한 순간이 반드시 찾아옵니다. 이때 당황하지 않고 원하는 크기로 용지를 설정하는 방법을 알려드리겠습니다.
이때 "A0보다 큰 용지는 없는데 어떡하지?"라며 뷰를 쪼개서 여러 장에 그리는 것은 비효율적입니다. User Defined (사용자 정의) 기능을 활용하면 원하는 길이만큼 도면 사이즈를 자유자재로 늘릴 수 있습니다.

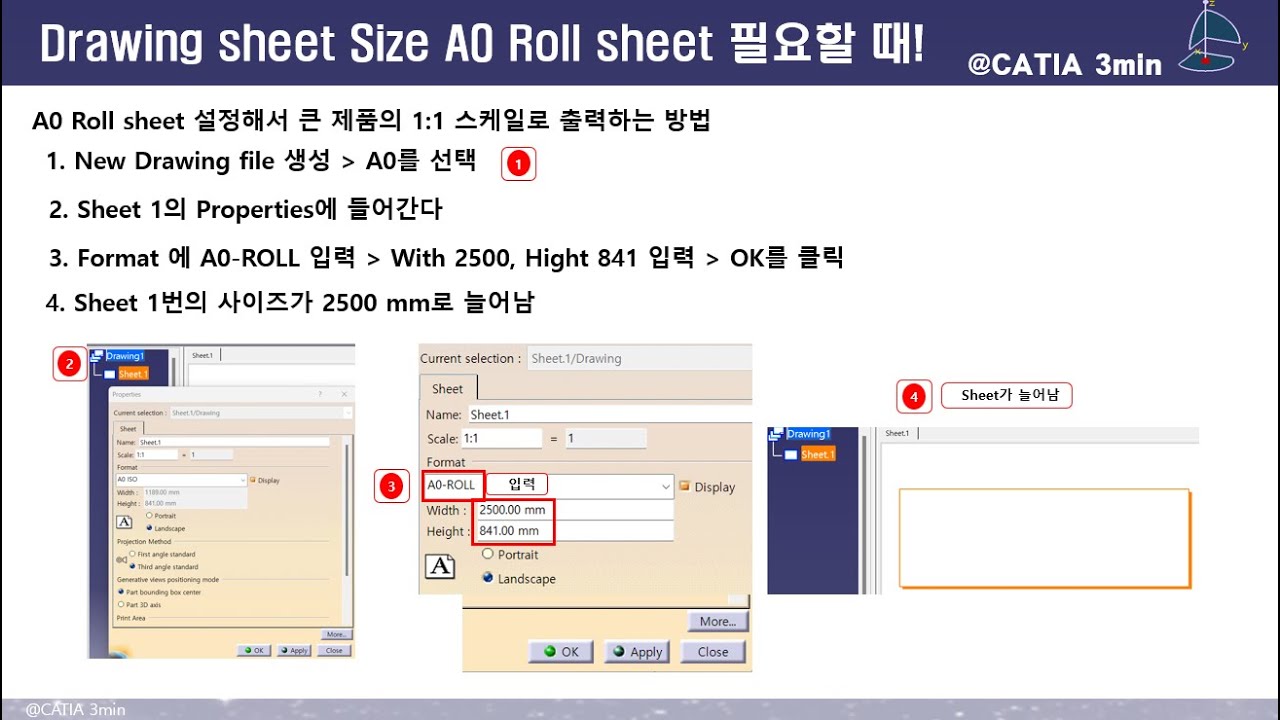

롤(Roll) 도면 설정: 841 x 2500 mm
네이버 블로그(https://blog.naver.com/catia-1min)에 가면 PDF파일이 있습니다
영상에 대한 의견과 조언, 질문이 있으시면 답글로 남겨주세요.
도움이 되도록 최선을 다하겠습니다
