Учебное пособие по ArchiCAD | Пользовательские объекты, часть 3 — Объединение 2D и 3D; Интерактив...

Описание: Третья и заключительная часть моей серии о создании пользовательских объектов; отрывок из моего комплексного курса по передовым практикам ArchiCAD - http://www.acbestpractices.com.

Я опубликую PLN-файл с пользовательскими объектами, который вы сможете скачать — вернитесь сюда в ближайшие несколько дней за ссылкой.

В этом уроке я покажу вам, как объединить 2D- и 3D-элементы для создания пользовательского объекта с подробным 2D-символом и любым уровнем 3D-моделирования.

Чтобы упростить интеграцию этих новых объектов в интерактивный перечень (например, перечень оборудования), вы можете изменить подтип объекта в соответствии с другими элементами, входящими в тот же перечень. Это добавит параметры листинга, которые можно заполнить непосредственно в перечне или в диалоговом окне «Параметры объекта».

Показан ещё один «трюк», упрощающий настройку параметра для текста, отображаемого как часть объекта на плане этажа. Небольшая доработка скрипта GDL позволяет объекту получать информацию об идентификаторе из информационного поля для отображения этого текста на плане. Это может быть гораздо быстрее, чем открывать диалоговое окно настроек объекта для изменения значения параметра.

ПОДРОБНОЕ ОПИСАНИЕ ЭТОГО ВИДЕОУРОКА ПО ARCHICAD

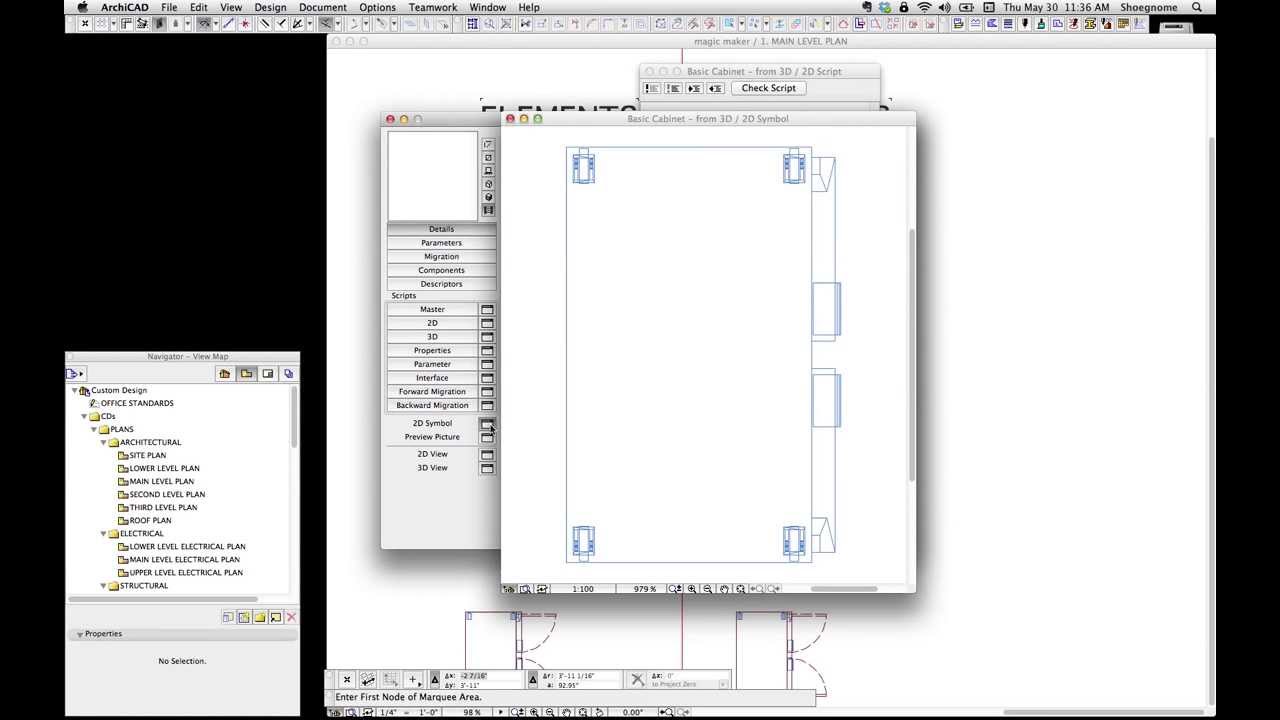

В этом видео мы пойдем дальше и объединим 2D- и 3D-элементы в составной библиотечный элемент. Символ формируется на основе представлений элементов на плане, а информация о 3D-модели основана на 3D-элементах, включенных в новый объект.

Оптимизация узловых точек или маркеров выбора выполняется так же, как и раньше: вручную размещая узловые точки в местах, где требуется вставка, выбор или привязка к элементу, и включая эти узловые точки в выборку при создании объекта. Не забудьте отключить ограничивающие точки в разделе «Подробности» — «Параметры совместимости» диалогового окна редактирования объекта.

Показан ещё один вариант настройки текста, который будет отображаться на плане этажа для определённых объектов. В этом случае скрипт изменён для использования идентификатора объекта вместо пользовательского параметра; это делается путём ввода ссылки на глобальный параметр GLOB_ID вместо исходного текста в кавычках (например, GLOB_ID заменяет «ABC», и GLOB_ID не заключается в кавычки или кавычки).

Я показываю, как переместить поле ввода идентификатора в левую часть информационного поля с помощью элементов управления в меню «Параметры» — «Рабочая среда» — «Информационное поле» — «Объект». Это ускорит установку нужного идентификатора для элементов на плане, поскольку вам не придётся прокручивать информационное поле, чтобы увидеть поле идентификатора.

Новые пользовательские объекты по умолчанию в ArchiCAD используют «подтип» под названием «Элемент модели». Чтобы новый объект можно было использовать в интерактивных спецификациях, таких как спецификации приборов или оборудования, измените подтип объекта в разделе «Подробности» диалогового окна создания объекта и сохраните объект заново. Чтобы обеспечить наилучшее соответствие, откройте аналогичный объект стандартной библиотеки, выбрав его на плане и используя меню Файл -- Библиотеки и объекты -- Команда Открыть объект (или сочетание клавиш Command-Option-O или Shift-CTRL-O), и проверьте подтип объекта для этой части.
