따라 하지 마세요! 삼성 디지털카메라 WB150F 분해 조립, 렌즈 및 CMOS 먼지 청소 닦기

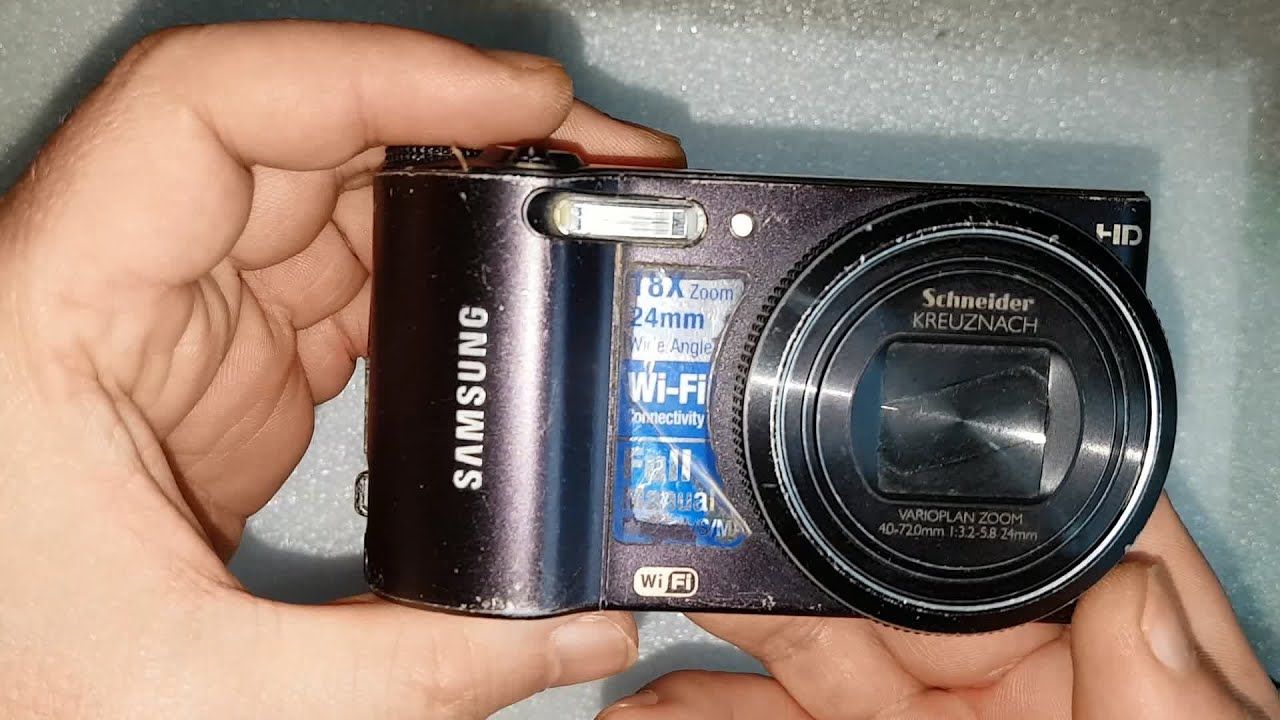

Описание: 삼성전자 WB150F 똑딱이 디지털카메라입니다.
2012년 3월 제품인데, 2016년 11월에 형이 넘겨줘서 아직 사용하고 있어요. 벌써 8년이 지났네요.
사진을 몇 만 장 찍다 보니, 렌즈 가리개가 다 열리지 않기 시작하고, 경통이 잘 작동하지 않아서 에러가 날 때가 있어요.
센서도 노후 되어서 태양을 직접 찍으니 노이즈가 매우 심하게 발생합니다.
렌즈 가리개가 덜 열리는 것과 경통이 동작 오류 나는 문제는 제가 직접 수리를 할 수 없고, 렌즈나 센서(CMOS)에 먼지가 끼었는지 자국이 보여서 청소를 하려고 합니다.
화질이나 색감은 좋지 않지만 오로지 18배 줌이 되기 때문에 계속 사용하고 있어요.
분해를 시작합니다. 먼저 배터리를 제거합니다.
분해는 어찌어찌 하면 되는데, 조립하는 것이 상당히 불편해서(까다로워요) 분해하는 것을 별로 추천하지 않지만, 혹시 따라하시는 분들에게 도움이 되라고 제가 실수한 부분을 그대로 영상에 담았습니다.
배터리는 아직 까지 잘 버티고 있어요. SAMSUNG SLB-10A.
메모리는 분리하지 않고 작업해도 상관 없어요.
배터리를 분리하는 이유는, 분해를 하면 PCB(메인 보드)가 노출이 되기 때문에 손에 닿아 감전이 되거나 또는 작업을 하다가 쇼트가 될 우려가 있어요.
작은 나사(볼트)가 외부에 5개가 있습니다. 좌우에 각각 2개, 바닥에 1개 있어요.
바닥에 있는 나사 1개를 안 풀고 분리하려고 했네요.
바닥의 나사는 앞쪽 커버를 고정하기 때문에 앞쪽은 열 수 있어요.
유튜브에서 'WB150F'를 분해하는 영상을 하나 찾아보고 처음 열어보는 건데, 영상에서 보던 것과 달리 어딜 어떻게 해야 케이스가 열리는지 알기 어려워요.
(중략)
유튜브 영상을 다시 천천히 보니, 집게를 넣어서 벌리는 곳이 있더군요.
휴대용 끈을 메는 고리 바로 옆 부분에 집게를 넣어서 벌리면 뒤쪽 커버가 분리가 됩니다.
USB 케이블 연결 단자 덮개가 빠지는데, 나중에 잘 끼우면 됩니다.
처음 열어보니 또 어디를 어떻게 열어야 하는지 알기 어렵네요.
안쪽에 스테인리스(또는 알루미늄) 철판이 있고, 디스플레이 부품은 독립적으로 되어 있습니다.
쉽게 금방 열어서 렌즈 청소하고 닫으면 1시간 안에 끝날 줄 알았는데, 생각보다 열기도 어렵고 조립하는 것은 더 어려워서 2시간 33분이 걸렸네요.
자, 이제 어디를 열어야 할까요.
풀어야 할 나사가 어디에 있는지 살펴봅니다.
(중략)
버튼과 연결되는 PCB 기판을 분리.
이 작은 PCB 기판은 소켓으로 연결하게 되어 있네요.
디스플레이 패널은 케이블로 연결이 되어 있는데, 소켓이 철판 안쪽에 있어서 바로 분리할 수 없어요.
철판이 왜 분리가 안 될까요.
모서리에 나사가 하나 있네요. 풀어줍니다.
나사를 다 풀었는데, 여전히 철판이 분리가 되지 않아요.
철판이 빠집니다.
영상 후반부에 조립할 때 볼 수 있는데, 이 철판이 좌우 옆에서 플라스틱 커버 안쪽으로 끼우게 되어 있어서 잘 안 빠지는 것이었어요.
처음에 분해할 때는 디스플레이와 케이블이 가리고 있어 잘 안 보여서 한참을 헤맸네요.
(중략)
안쪽의 PCB 메인 기판과 렌즈 부품이 보입니다.
이제 어디를 분해해야 렌즈를 빼낼 수 있을까요.
렌즈 테두리에 나사가 보입니다. 일단 이걸 풀어줍니다.
렌즈 부품이 분리가 되는군요.
렌즈의 케이블에 메인 보드에 연결이 되어 있고, 케이블을 붙인 테이프가 있어요.
렌즈 안쪽 청소를 위해 렌즈만 분해하면 되기 때문에, 케이블은 빼지 않고 작업을 진행합니다.
렌즈를 분해하려면 어디를 풀어야 할까요.
나사가 또 몇 개 보이네요. 풀어줍니다.
케이블을 빼지 않고 작업을 하려니 상당히 불편하네요.
렌즈 통 테두리에 있는 나사를 풀고 렌즈를 열어 보는데, 뭔가 걸려서 안 열리네요.
렌즈 통 옆에 케이블이 묘하게 걸려 있어서 렌즈 통 뒤 판이 열리지 않아요.
케이블이 결합되어 있는 구조가, 절대로 뺄 수 없는 구조로 되어 있어요. 제조사에서는 어떻게 조립을 했는지 모르겠네요.
케이스를 연 김에 안쪽에 있는 부품들을 자세히 살펴봅니다.
렌즈 통을 열려면 저 옆에 물고 있는 케이블을 빼야 하는데, 마치 고리처럼 물고 있어서 뺄 수가 없게 되어 있네요.
(중략)
가운데에 나사를 풀었던 부분을 열어보니
여기에 센서(CMOS)가 있었네요.
센서는 여기에 있으니 바로 닦으면 되는데, 경통 안쪽의 렌즈를 닦으려면 통을 열기는 해야 합니다.
카메라 센서를 직접 보는 것은 처음이네요.
렌즈 통은 열 수 있을까요.
케이블이 물고 있는 부분만 해결하면 열릴 것 같은데.
고민을 하다가, 케이블을 빼기 힘들게 걸고 있는 플라스틱 봉을 부러뜨리기로 했어요.
이 플라스틱 봉이 케이블을 걸고 있어서 케이블이 빠지지 않았는데, 이 부분이 부러져도 큰 문제는 없을 것 같아 보이네요.
케이블이 빠지니 드디어 렌즈 통이 열립니다.
통 안쪽의 렌즈가 보입니다. 여기를 청소하면 됩니다.
렌즈가 움직일 때마다 무지개 색이 보이네요.
에어 펌프로 먼지를 날립니다.
천으로 렌즈를 닦아줍니다.
파란색 하늘을 찍으면 렌즈에 얼룩(자국)이 있는 것이 보여서 아쉬웠는데, 렌즈를 청소하면 얼룩이 더 이상 보이지 않기를 기대합니다.
면봉에 알코올을 묻혀서 닦으면 좋겠지만, 없어서 그냥 천으로 닦아요.
천으로 닦을 때 얼룩이 생길 수 있으니 잘 확인하면서 닦아줍니다.
(중략)
이번에는 센서(CMOS)를 닦아봅니다.
센서는 거의 밀봉이 되다시피 닫혀 있어서 먼지나 얼룩이 거의 없는데, 연 김에 닦아 보기로 해요.
닦지 않아도 될 정도로 거의 깨끗합니다.
닦다가 괜히 더 얼룩이 생길 수 있기 때문에 잘 확인하면서 닦아 줍니다.
결과를 확인하기 위해 카메라 가까이 비춰봅니다.
센서는 깨끗한데 맞닿아 있는 경통의 안쪽 렌즈 테두리에 먼지가 좀 있네요.
청소를 마치고, 센서는 먼지가 묻지 않게 빨리 조립하여 닫습니다.
(중략)
렌즈 통에 연결되어 있는 케이블이 뺄 때도 까다로웠는데, 끼우는 것은 더 까다로워요.
저 H자 형으로 되어 있는 부분을 먼저 안쪽으로 끼워 넣어야 해요.
왜 이렇게 조립하기 까다롭게 설계를 했는지 모르겠네요. 이게 최선일까요.
H자 형으로 되어 있는 부분을 먼저 끼운 후,
그 부분이 빠지지 않게 하면서 통을 닫아야 합니다.
아마도, 조립이 이렇게 힘든 이유는, 제가 케이블을 분리하지 않고 작업을 해서 그런 것 같네요.
한참을 씨름 하다가 결국 통을 결합했어요.
(중략)
그냥 이렇게 쉽게 결합이 되는 줄 알았는데, 여기서 2가지 문제가 발생합니다.
아까 봤던, 렌즈 경통을 돌리는 톱니바퀴 부품이 빠졌네요.
렌즈 통을 다시 분리해야죠.
그래도 한 번 해봐서 이제는 분리하는 것이 좀 쉽네요.
톱니바퀴 부품을 구멍에 넣고,
렌즈 통을 다시 결합합니다.
(중략)
자, 이제 PCB 메인 기판만 조립하면 끝날 것 같은데, 아주 조립하기 까다로운 것이 하나 나타납니다.
PCB 기판 끝에 짧은 케이블이 하나 있는데, 그것이 케이스의 소켓(상단의 PCB)에 연결되어야 하는 부분이 있어요.
너무 짧고 소켓 자체가 얇아서 손으로 끼우기는 힘들어요.
유튜브 영상에서 보니 핀셋(집게)으로 끼우더군요. 그래서 집에 있는 쪽집게를 이용해 끼워봅니다.
집게로 케이블을 잡아서 소켓에 끼워 넣습니다.
집게로 끼우는 것이 어렵지 않아요. 그런데 문제는 다른 데에 있는데...
(중략)
케이블을 상판 PCB 소켓에 끼운 후 빠지지 않게 어찌어찌 해서 결합을 했어요.
다 됐구나! 생각하고 조립을 계속 하고 있습니다.
PCB 메인 기판에서 상판의 소켓에 연결한 케이블을 확대해서 봅니다.
얼핏 보면 잘 끼워진 것 같지만, 영상을 편집하면서 보니 소켓에 덜 끼워져 있네요.
(중략)
조립하는 방법이 잘못 되었죠.
디스플레이 패널의 케이블을 철판의 구멍 안에 넣은 상태로 결합을 해야 합니다.
이렇게 케이블을 철판 구멍 안으로 넣은 상태에서 PCB 기판에 케이블을 연결해야 됩니다.
결합이 엄청 어려운 정도는 아니지만 왜 이런 식으로 조립을 하게 설계를 했는지 아쉽네요.
작업 하기가 상당히 불편해요.
(중략)
이런 순서로 결합을 했어야 했는데, 분해할 때 신경 써서 잘 봐두지 않아 조립할 때 한참을 헤맸네요.
조작 버튼 PCB에도 나사를 하나 죕니다.
조립을 다 한 것 같은데, 이렇게 끝나는 걸까요?
아무튼, 뒤쪽 케이스를 조립합니다.
여기 보시면, 조작 버튼 PCB와 뒤쪽 케이스의 버튼이 바로 맞닿아야 버튼이 동작을 할 수 있겠죠?
(중략)
다시 케이스 조립. 이제 거의 끝나갑니다.
(중략)
이런! 전원 버튼을 눌렀는데 아무런 반응이 없어요.
뭐가 잘못된 걸까요.
(중략)
그런데 잠깐 '띠릭~' 하는 소리가 들리네요.
생각을 해보니, 조립할 때 애를 먹었던 PCB 기판의 전원(?) 케이블이 제대로 연결이 안 된 것 같다는 생각이 들었어요.
일자 드라이버를 이용해 케이블 옆 부분에 돌출되어 있는 부분을 눌러서 소켓에 들어가도록 눌러줍니다.
(중략)
전원 버튼을 눌렀는데...
처음 디스플레이 화면이 켜지는데 시간이 꽤 오래 걸리네요.
날짜와 시간 설정을 하고 확인.
렌즈 경통이 나오지 않아서 에러가 납니다.
경통이 조금 올라오다가 멈추고 에러가 나네요.
(중략)
경통에 이물질이 묻어서 뻑뻑한 것도 있고, 경통을 밖으로 빼는 힘이 약한 것 같아 보이네요.
경통을 빼기 위해 모터를 돌려야 하는데, 중력 반대 방향으로 하늘로 향해 있으니 힘이 약해서 못 빼는 것 같아요.
아니면, 톱니바퀴나 관련 부속품이 카메라의 방향에 따라서 어딘가 걸려 잘 안 돌아가는 것일 수도 있겠어요.
(중략)
괜히 분해해서 더 고장이 난 걸까요. 이 영상의 마지막 부분에서 해결이 됩니다.
(중략)
렌즈 경통을 밖으로 빼는 힘이 약한 것 같아서, 일단 배터리를 충전 시켜서 다시 테스트를 해보기로 해요.
1시간 52분이 지나 배터리가 완전히 충전이 된 상태에서 다시 테스트를 해봅니다.
카메라를 위로 향하고 작동 시켜보니 렌즈 경통이 잘 올라옵니다.
부품에 기계적으로 좀 문제가 있는 것 같지만, 배터리가 약한 것이 결정적인 문제였던 것 같네요.
경통이 부드럽게 잘 움직입니다.
총 4시간 25분의 청소 및 테스트가 끝이 났습니다. 영상을 찍어보니 얼룩이 없이 깨끗하게 잘 찍힙니다.
