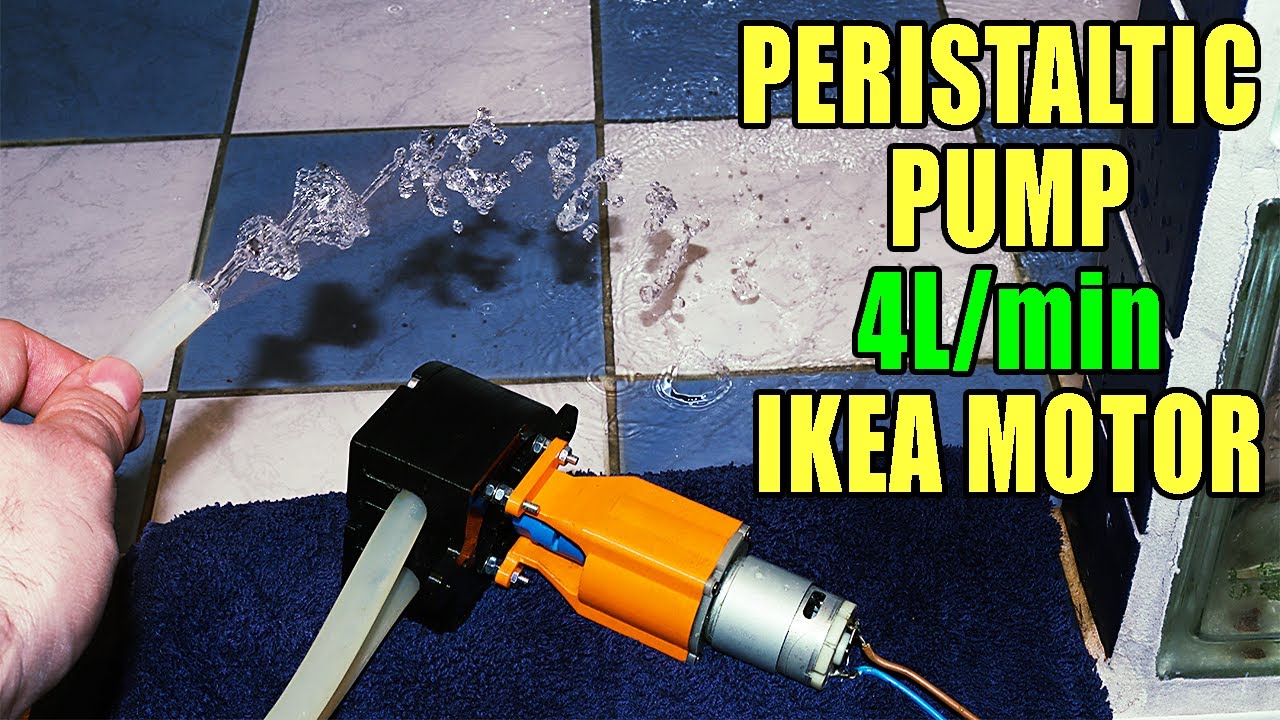

Это вторая часть сборки перистальтического водяного насоса, напечатанного на 3D-принтере! В качестве донора для двигателя и планетарной передачи я буду использовать дрель из IKEA. Производительность этого насоса составляет 4 литра в минуту! Используя ШИМ-привод, можно добиться регулируемой производительности от 0,75 литра в минуту до 4 литров в минуту.

ВАЖНО:
Используйте очень жидкую смазку или масло в редукторе!
В зависимости от допусков, двигателю может потребоваться пусковой ток БОЛЕЕ 3 А! (Ток запуска 3-6 А)

Список комплектующих (Только для сборки двигателя!):

1 аккумуляторная дрель IKEA FIXA
1 корпус двигателя, напечатанный на 3D-принтере
2 муфты, напечатанные на 3D-принтере
1 вал-шестерня, напечатанный на 3D-принтере
4 потайных винта M3x25
10 гаек M3
16 шайб M3
2 установочных винта M3x5
1 шестигранный болт M5x25
1 гайка M5
5 шайб M5 (более 5)

Температура двигателя:
Скоро
