Antenne HF multibande portable - Fabrication d'une extension alu et d'un système d'haubanage.
Автор: Rando QRP
Загружено: 2024-06-08
Просмотров: 5602
Описание:
Bonjour,
Cette vidéo est la quatrième partie de la fabrication d'une antenne verticale HF multibande portable, antenne que j'ai baptisée: ARQ 80 10.

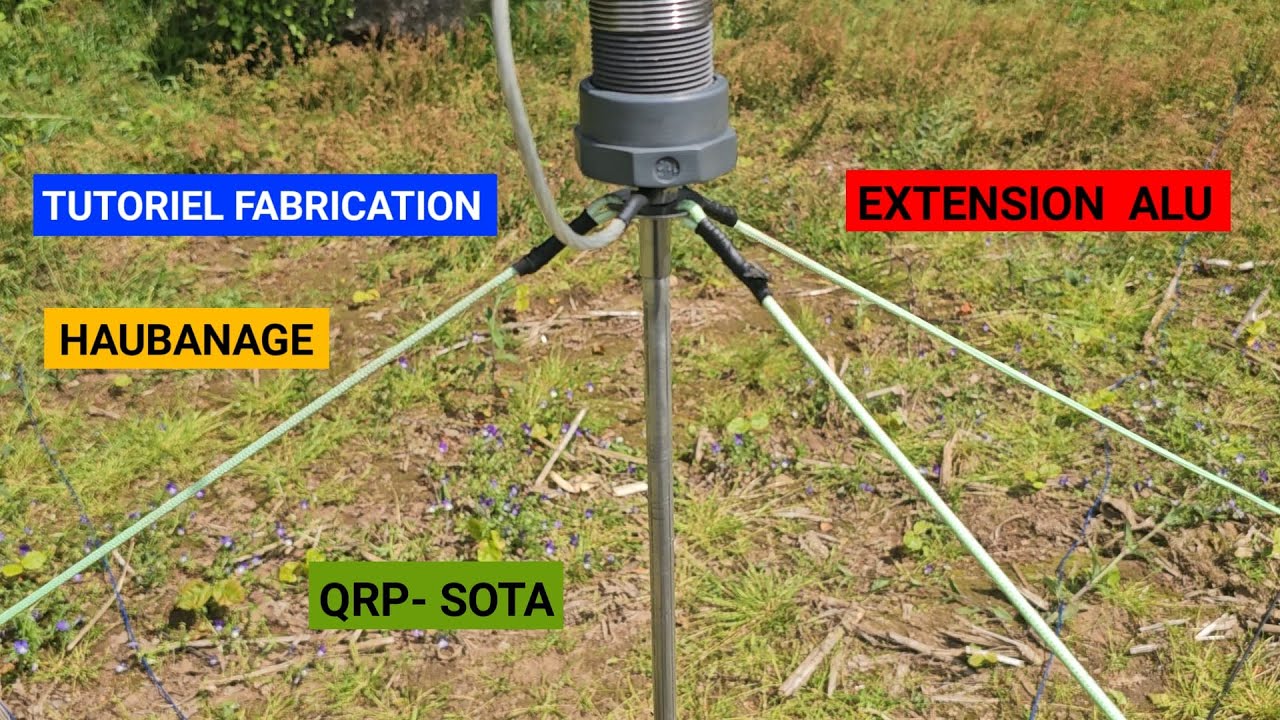

Dans ce tutoriel je vous présente une extension alu pour cette antenne et la fabrication d'un système d'haubanage.
Sur le terrain j'effectue une activation SOTA à FL/NO-064 en QRP 5 W en CW et SSB mais pas de propagation ce jour là...
Je présente quelques petits accessoires pour obtenir un bon conditionnement de l'antenne lors de son transport et qui facilite sur le terrain son déploiement.
Voir ci-dessous le détail des pièces nécessaires à la fabrication de l'extension alu et du système de haubanage.
Lien vers la playlist de l'antenne verticale HF multibande portable:
• Tutoriel sur la fabrication d'une antenne ...
Bon visionnage à vous et bon bricolage! 73 Gaël - F4IHG
------------------------------------------------------------------------------------------------------------------------------------
Chapitres:
00:00 Introduction
00:24 Montage de l'antenne
03:54 Réglage de l'antenne sur la bande des 40 mètres
03:08 Présentation du système de contrepoids amovible
04:23 Présentation de l'extension alu
06:18 Présentation du système d'haubanage
08:14 Montage de l'antenne sans la bobine d'induction, en maintenant le système d'haubanage en place
08:40 SSB et CW - QRP 5 W - 20 mètres
11:05 Fabrication d'un système d'haubanage, les pièces et outils nécessaires
12:38 Préparation de la rondelle
13:35 Préparation des haubans
14:59 Un peu de couture
17:13 Un point de détail
17:25 Système d'haubanage terminé
17:29 Fabrication d'un petit accessoire pratique et son utilisation
18:48 Deux petits trucs en plus
19:31 Conclusion
-----------------------------------------------------------------------------------------------------------------------------------------
Liste des éléments nécessaires à la fabrication de l'extension alu:
1 tube rond plein alu de 1 m et 11,5 mm de diamètre.
1 goujon hexagonal en M10 de 30 mm.
https://a.aliexpress.com/_EHpRzEX
1 entretoise ronde en M10 de 30 mm
Liste des éléments nécessaires à la fabrication du système d'haubanage:
1 rondelle inox A2 ou Inox 304 en M10 de 40 mm.
https://amzn.eu/d/8rRcQXP
3 haubans ou 9 mètres de para-corde 550
3 pièces plastique https://a.aliexpress.com/_EveOLvl
gaine thermorétractable de 6,4 mm de diamètre
fil à coudre synthétique
1 arrêt cordon
40 cm de cordon élastique
tendeurs boule plastique
https://a.aliexpress.com/_EzDuopl
---------------------------------------------------------------------------------------------------------------------------
Vous êtes intéressés par le monde de la radio ? Pourquoi ne pas rejoindre la grande communauté des radioamateurs?
Préparez l'examen pour l'obtention du certificat des services amateurs, il existe de nombreux supports sur internet. Rapprochez vous de votre radio-club local, n'hésitez pas à vous faire parrainer... Persistez dans votre apprentissage! Avec motivation et détermination, vous allez réussir!
Pour vous entraîner, l'application Exam1 est disponible sur PC en mode navigateur ou sur tablette, smartphone... A utiliser sans modération !
