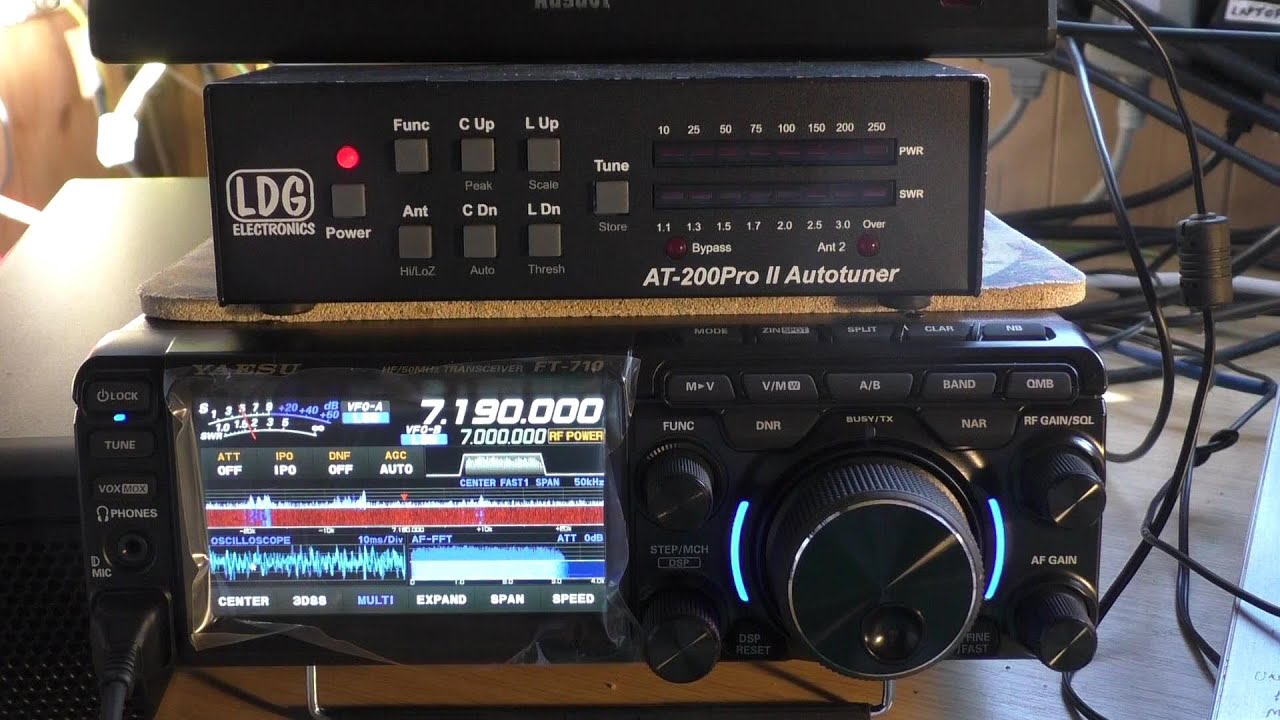

Yaesu FT-710, внешний АТУ LDG AT-200Proii, Z-11PRO II

Описание: Yaesu FT-710 работает с LDG AT200ProII
Полагаю, это также работает с LDG Z-11PRO II.

Делайте на свой страх и риск, с моей настройкой работает. Не идеально, это временное решение, пока LDG не выпустит интерфейсный кабель.

Управляющий кабель LDG Y-ACC.
ЧЁРНЫЙ штекер интерфейсного кабеля Y-ACC предназначен для подключения к разъему 1/8 дюйма с маркировкой «Radio» на задней панели LDG AT200ProII.
КРАСНЫЙ штекер предназначен для подключения к разъему REM/ALC на задней панели Yaesu FT-710.

Для LDG200ProII потребуется внешний источник питания. Вход постоянного тока (разъём питания 2,5 x 5,5 мм с маркировкой «Power», центральный плюс).
Требования к питанию: 11–15 В постоянного тока, 500 мА (макс. 750 мА во время настройки).

Настройка меню FT-710
Нажмите - FUNC - OPERATION SETTING - GENERAL

TUN/LIN PORT SELECT = LINEAR
TUNER TYPE SELECT = EXT

Обратите внимание: кнопка TUNE на FT-710 не запускает цикл настройки.

Рекомендуется выполнять следующую процедуру каждые время, необходимое для настройки.

Перед началом цикла настройки уменьшите мощность FT-710 примерно до 10 Вт.
Настройка начинается нажатием кнопки TUNE на LDG AT200ProII.
Если настройка прошла успешно, можно увеличить мощность передачи.
