Alimentation à découpage de type FlyBack #1
Автор: Gilles Pollet
Загружено: 2020-06-01
Просмотров: 42977
Описание:

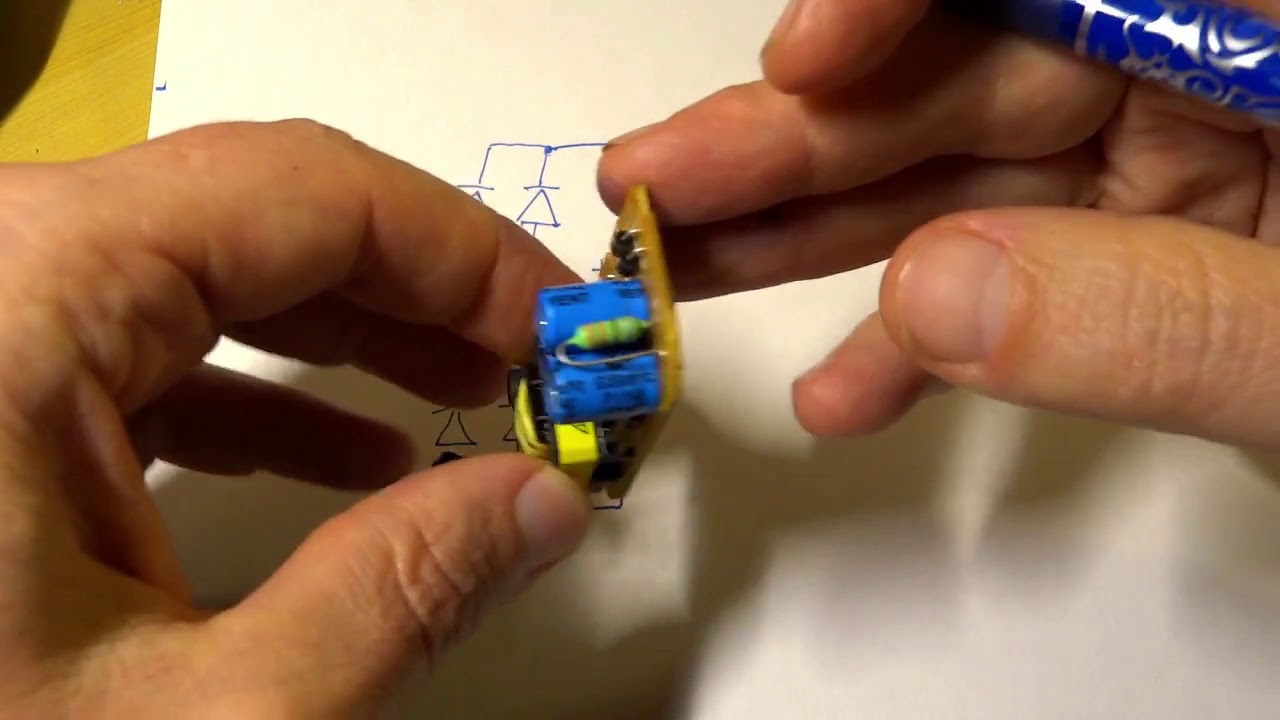

Découverte de l'architecture et des principes de fonctionnement d'une alimentation à découpage de type FlyBack commençant par l'exploration d'un chargeur de téléphone portable.
Erratum : la résistance de 330 Ohm n'en est pas une puisque testée à l'ohmmètre, sa résistance vaut 4,7 Ohm ! Il s'agit en fait d'une inductance de 330µH câblée non pas en série avec le transformateur mais entre les deux condensateurs bleus de 4,7µH. Associée à un de ces condensateurs, elle constitue un filtre-passe bas du 2ème ordre. Cependant, avec une fréquence de coupure vers 4kHz ( Fc=1/[2*pi*racine(LC)] ), ce filtre est complètement inopérant sur les ondulations à 100Hz du redresseur. Je pense donc qu'il sert uniquement à limiter le renvoi vers le secteur des parasites HF (hautes fréquences) produits par les commutations du MOSFET.
