Разборка, модификация и повторная сборка быстросменного инструментального узла (QCTP) (3 сезон, 5...

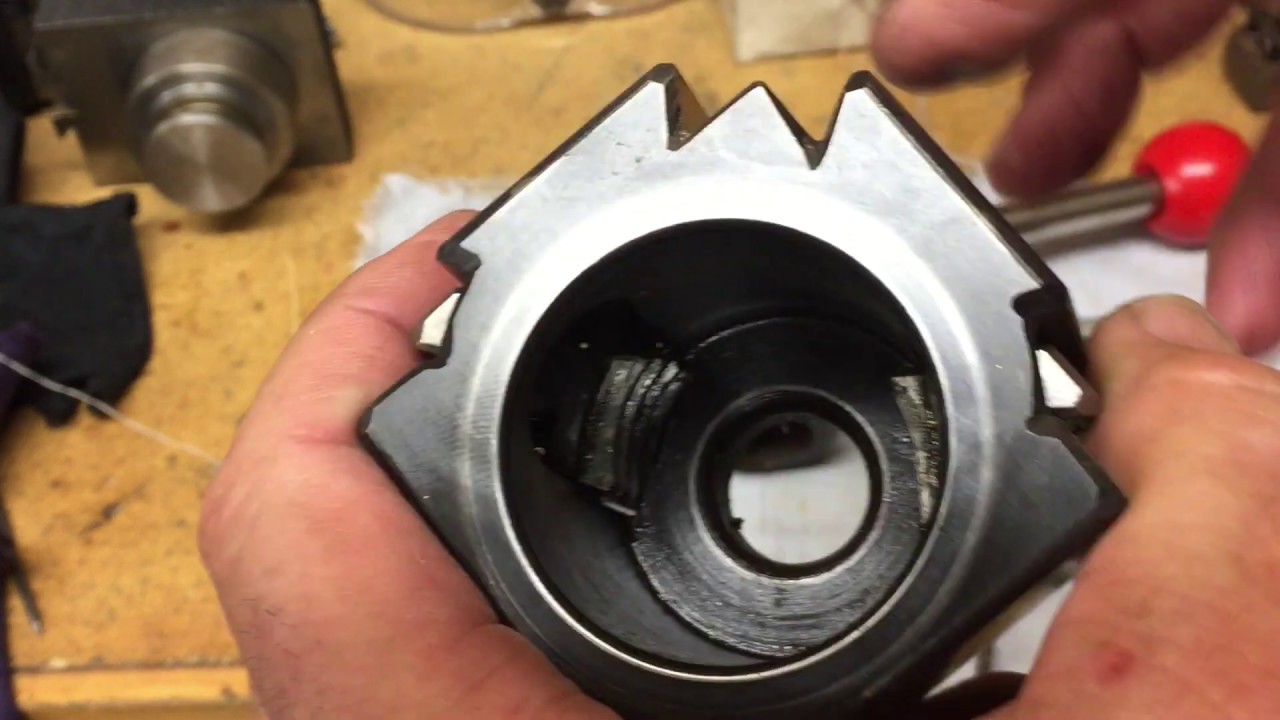

Описание: У меня есть быстросменная инструментальная стойка с набором держателей инструментов, которые крепятся с помощью пазов типа «ласточкин хвост» и удерживаются на месте скользящими клиньями. Она вышла из строя, и я разобрал её, чтобы показать, что внутри. Оказалось, это был незначительный производственный дефект. Марка — Bostar, размер 250-111 AXA. Я обнаружил небольшой дефект в её изготовлении и исправил его.

Это очень удобный аксессуар для токарного станка. Я купил его в основном потому, что он более жёсткий, чем стандартные инструментальные стойки South-Bend/Boxford в форме полумесяца или фонаря. Он также автоматически центрирует инструмент при каждой смене инструмента. У меня 7 держателей инструментов, которые подходят к этой стойке, и я хотел бы иметь 10. Несколько из них предназначены для определённых типов инструментов: накатного инструмента, отрезного инструмента и расточного инструмента, остаётся 4 универсальных держателя. Часто в комплектах всего 5 держателей.

Стандартные старые инструментальные держатели Boxford для быстрорежущей стали не подходят к этим держателям инструмента — даже размер 250-111-XL. Поэтому я потратил несколько часов на шлифовальном станке, чтобы подогнать их. Я сточил нижнюю часть, а не верхнюю, потому что их трудно опустить достаточно низко для центрирования. Я больше никогда не использую полукруглый инструментальный держатель.

Плейлист:
https://www.youtube.com/evanecent/pla...

Сезон 3, эпизод 5 плейлиста
«Как пользоваться токарным станком общего назначения» от Эвана Льюиса (evan-e-cent, теперь evanecent).
