Betrag der Resultierenden | Winkel | Wirklinie | Kraftsystem | Abstand der Resultierenden

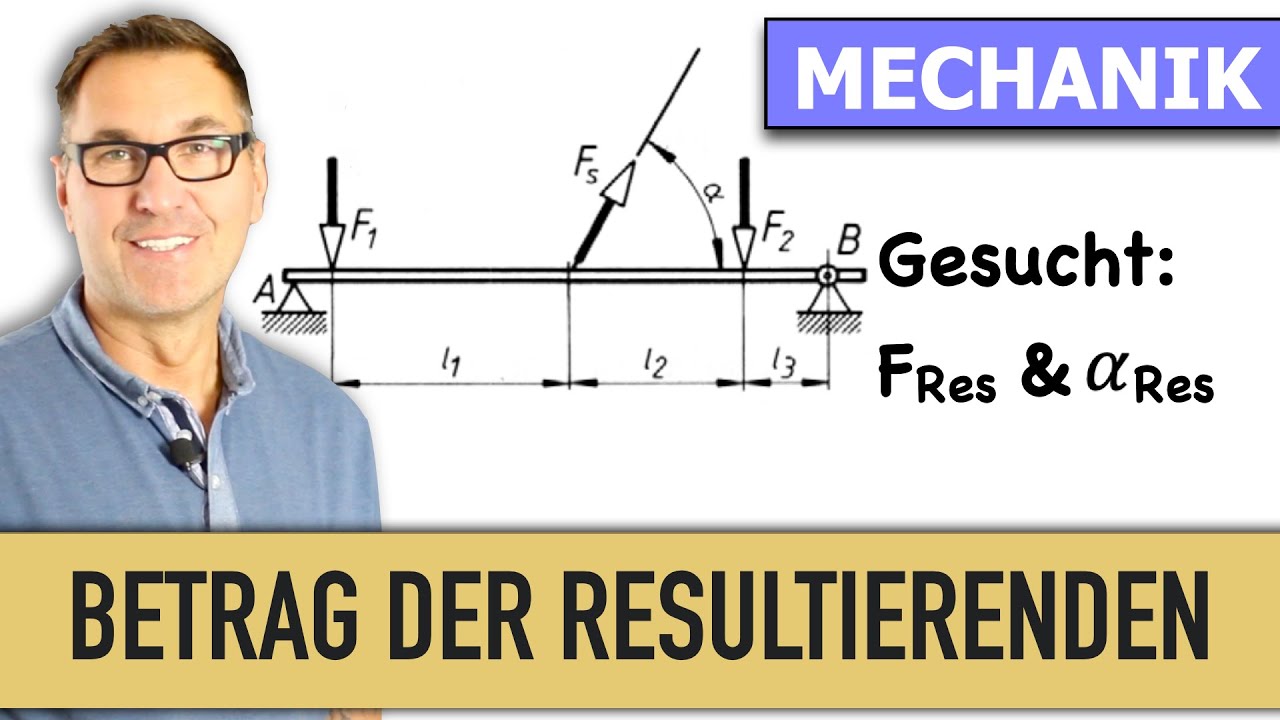

Описание: Ein Träger ist mit zwei parallelen Kräften F1 = 30 kN und F2 = 20 kN belastet und dazwischen durch ein Seil mit der Zugkraft Fs = 25 kN unter einem Winkel α = 60° schräg nach oben abgefangen. Die Abstände betragen l1 =2m l2 =1,5m und l3 =0,7m.
Wie groß sind
a) der Betrag der Resultierenden aus den drei Kräften,
b) der Winkel, den ihre Wirklinie mit der
Senkrechten einschließt,
c) ihr Abstand vom Lager B?

Bildzitat aus
Aufgabensammlung Technische Mechanik 23., überarbeitete und erweiterte Auflage
Springer Vieweg © Springer Fachmedien Wiesbaden 2017 Alfred Böge, Gert Böge, Wolfgang Böge Abbildungen: Graphik & Text Studio Dr. Wolfgang Zettlmeier, Barbing Klementz Publishing Services, Freiburg

lernflix.at bietet individuelle Online Nachhilfe in Mechanik und Statik.
für mehr Info besuche mich auf https://lernflix.at/

Wenn auf einen Körper zwei Kräfte wirken, so setzen sich diese Teilkräfte vektoriell zu einer resultierenden Kraft zusammen. Die resultierende Kraft, kurz auch Gesamtkraft oder Resultierende genannt, kann rechnerisch oder zeichnerisch ermittelt werden.

Durch die Addition bzw. Subtraktion der Einzelkräfte, bleibt je eine Gesamtkraft in beiden Koordinatenrichtungen übrig. Diese bilden eine gemeinsame resultierende Kraft unter einem bestimmten Winkel. Man kann die resultierende Kraft berechnen, indem man einfach den Satz den Pythagoras anwendet.
