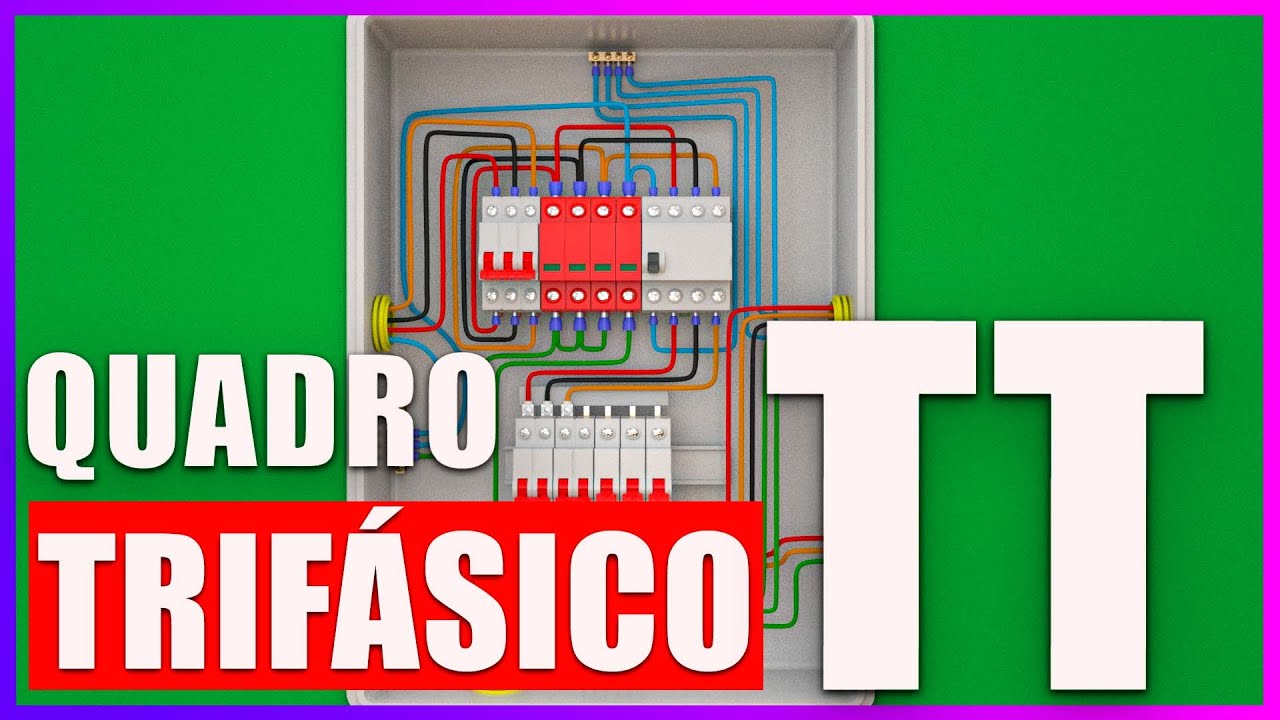

QUADRO TRIFÁSICO PASSA PASSO COM DR E DPS

Описание: Neste video explicamos como montar um quadro trifásico com aterramento do tipo TT

QUADRO MONOFÁSICO COM ATERRAMENTO TT
👉🏻   • ATERRAMENTO TT NO QUADRO MONOFÁSICO (QDC)

QUADRO BIFÁSICO COM ATERRAMENTO TT
👉🏻   • ATERRAMENTO TT EM QUADRO BIFÁSICO COM DR E...

ITENS DE ACORDO COM A NORMA.

4.2.2.2.2 Esquema TT
O esquema TT possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação (figura 4).

6.3.5.2.6 Proteção contra choques elétricos e compatibilidade entre os DPS e dispositivos DR
Devem ser atendidas as prescrições a) e b) a seguir:
a) nenhuma falha do DPS, ainda que eventual, deve comprometer a efetividade da proteção contra
choques provida a um circuito ou à instalação;
b) quando os DPS forem instalados, conforme indicado em 6.3.5.2.1, junto ao ponto de entrada da linha elétrica na edificação ou no quadro de distribuição principal, o mais próximo possível do ponto de entrada, e a instalação for aí dotada de um ou mais dispositivos DR, os DPS podem ser posicionados a montante ou a jusante do(s) dispositivo(s) DR, respeitadas as seguintes condições:

Quando a instalação for TT e os DPS forem posicionados a montante do(s) dispositivo(s) DR, os DPS devem ser conectados conforme o esquema 3 (ver figura 13);

Quando os DPS forem posicionados a jusante do(s) dispositivo(s) DR, estes dispositivos DR, sejam
eles instantâneos ou temporizados, devem possuir uma imunidade a correntes de surto de no
mínimo 3 kA (8/20 Ps).
