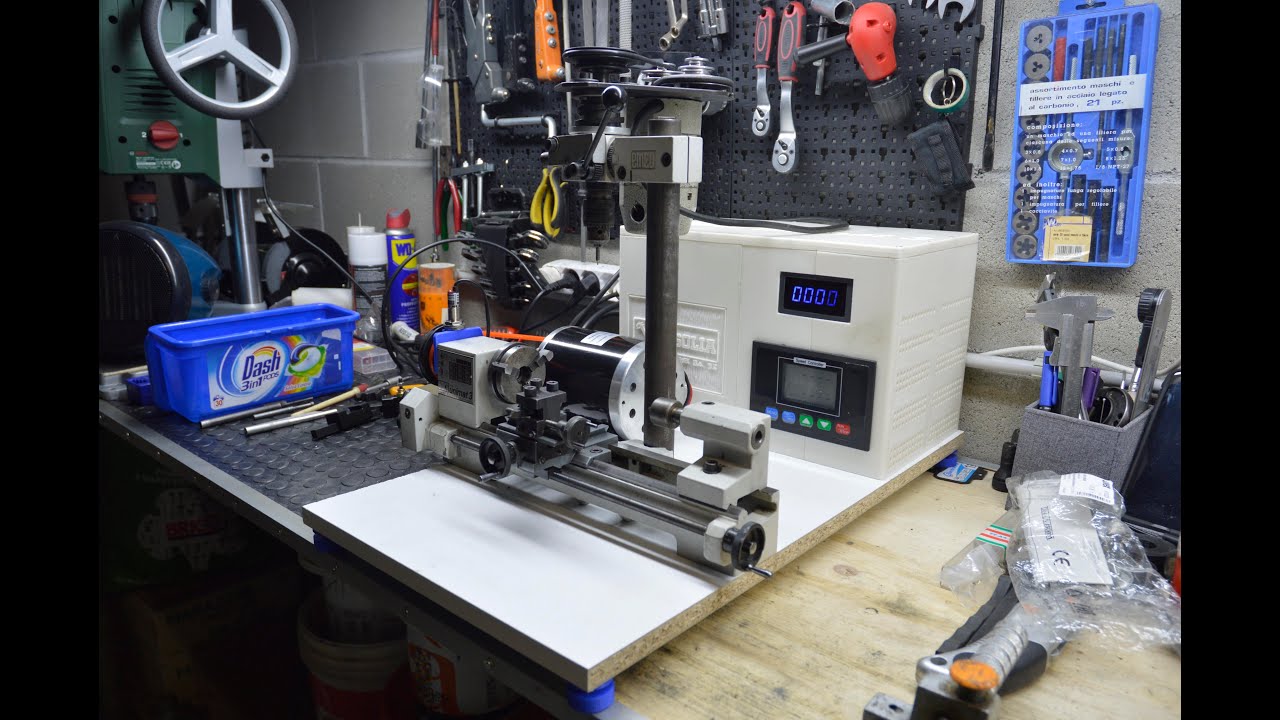

Nuovo motore e cambio configurazione per tornio EMCO Unimat 3

Описание: 📎 Dopo averci pensato per un pò di tempo e visto cosa offriva il mercato ho deciso che era giunto il momento di dare una svolta al mio tornio EMCO Unimat 3 in termini di potenza.

🔵 Ho cercato un motore abbastanza potente ma anche non troppo ingombrante per un piccolo tornio.
Quindi mi sono orientato su un motore per monopattini elettrici e similari. Ho scelto un modello da 500W alimentato a 24V in c.c..
Per alimentarlo ho scelto un alimentatore switching adeguato con uscita a 24V in c.c. e 30A in modo da essere tranquillo ed evitare così surriscaldamenti e sofferenze in quanto i 720W in uscita possono gestire il lavoro del motore a pieno carico.
Per regolare la velocità del motore invece di usare il sistema a pulegge ho preferito variarla in modo elettronico usando un regolatore PWM con uscita fino a 48V e 40A sempre per garantirne l'uso continuo nel tempo senza creare surriscaldamenti.
Visto che c'ero ho pensato di visualizzare la velocità istantanea del mandrino e per questo ho scelto un contagiri con sensore induttivo ad effetto hall.

⚙️ Dopo aver misurato tutti i componenti e scelta la configurazione migliore per me tra spazio occupato e disposizione ho deciso di usare una tavola di truciolato melaminico bianco trovata a un ottimo prezzo e crearmi un banchetto singolo solo per il tornio.

🗒 Ho disegnato dei piedini regolabili, un porta sensore e una scatola personalizzata per accogliere i componenti di alimentazione e regolazione e stampato il tutto in 3D.

Il motore originale dell'Emco è stato montato sulla colonna verticale già predisposta in origine in modo da avere una fresa verticale utile in certe lavorazioni.

Ci è voluto un pò di tempo ma il risultato è più che accettabile.

Ora posso fare le lavorazioni senza problemi e soprattutto senza fermarmi ogni 10 minuti e aspettare che il motore si raffreddi!
