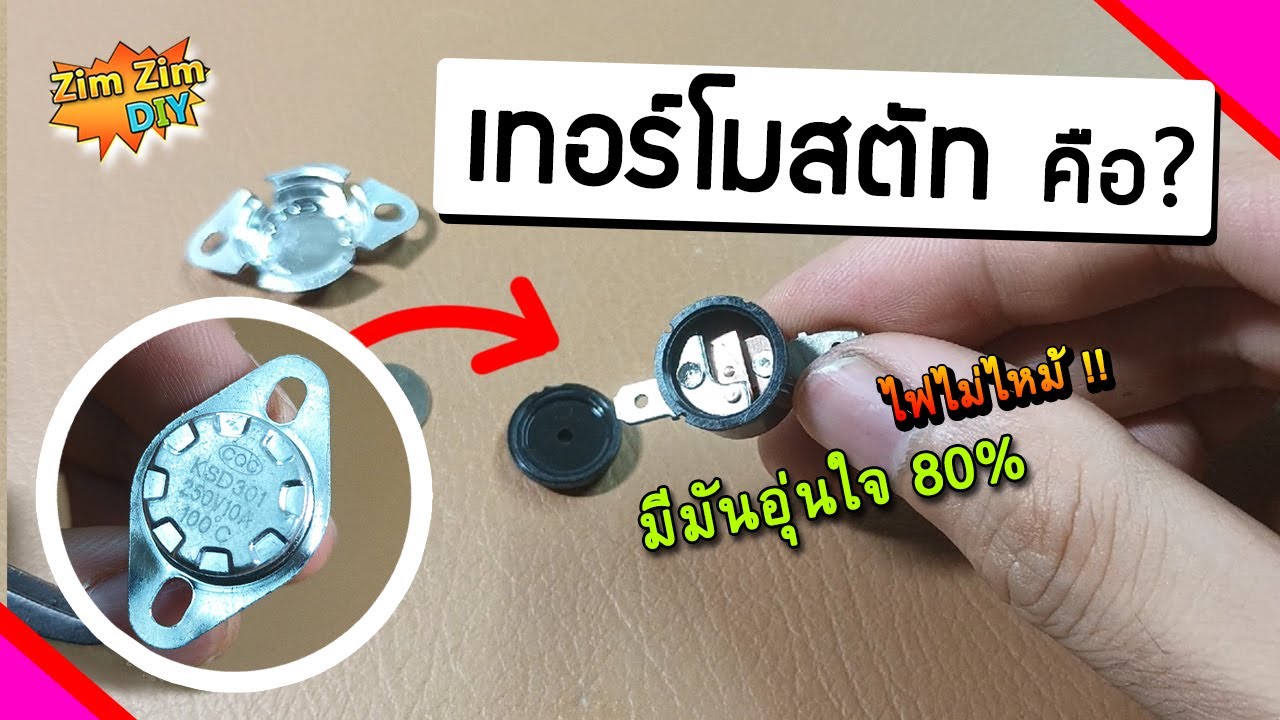

Что такое термостат? Как он работает? (Термостат)

Описание: Всем привет! Добро пожаловать на канал ZimZim DIY.
Сегодня я расскажу об электронном устройстве, которое
отключает и отключает электрический ток в зависимости от температуры.
Это устройство называется термостатом.
Термостат похож на термопредохранитель, но при срабатывании термопредохранителя он перегорает и не может быть подключен повторно, как я проверял в предыдущем ролике.
Если вы не видели его, можете посмотреть его по ссылке выше.
Термостат же
отличается тем, что может снова подключаться при понижении температуры. Это то, что мы называем реле в электроприборах.
Итак, как это работает?
Для начала давайте рассмотрим компоненты термостата.
Термостат изготовлен из биметалла.
Bi означает два.
metallic означает металл.
Соединив эти два слова, мы получаем два соединенных вместе металла. Например, одна сторона может быть из железа. Другая сторона может быть из меди, стали или латуни, в зависимости от производителя.

Итак, как же использовать эти два металла?
Обычно при соединении и нагревании разнородных металлов
они испытывают поверхностное расширение. Хотя это расширение происходит одновременно, оно не одинаково. Тот металл, который чувствует его быстрее, изгибается и деформируется.
А при понижении температуры он возвращается в исходное положение.
Чтобы убедиться в справедливости этой гипотезы,
я проведу эксперимент.
Я возьму алюминиевую ленту, приклею её к листу бумаги и нагрею.
Если металл действительно расширяется,
это должно заставить бумагу согнуться.
И вот результат.
Следовательно, мы можем использовать это для создания простого самодельного термостата.
Подойдите и посмотрите на эту схему.

У меня есть лампа накаливания и блок питания на 12 В,
и эта лампочка может загореться. Замкнув цепь головкой винта и зажимами.

Но я перейду к биметаллическому мосту, который я спроектировал только что.

Обратите внимание, как только я кладу его на стол, он сразу же загорается.

Это потому, что алюминиевая лента — это тип металла, который может проводить ток.

Но когда алюминиевая лента нагревается лампой накаливания до определённой температуры, она изгибается,
что приводит к размыканию контактов. Когда контакты размыкаются,

свет гаснет. Через некоторое время алюминиевая лента ослабевает,
заставляя контакты снова замыкаться, и свет возвращается в норму.

И это работает по замкнутому циклу, полностью автоматически.

Но термостаты, которые мы часто видим, именно такие.

У них две ножки,
и на них есть буквы и символы, указывающие
температуру отключения в градусах, номинальное напряжение и номинальный ток. Как оценить плюсы и минусы термостата
Если он работает правильно, при нормальной температуре термостат ничем не отличается от обычного провода.

Следовательно, если вы измеряете мультиметром на Rx1,
стрелка должна двигаться вверх. Если нагреть паяльник или использовать пламя,
через некоторое время стрелка вольтметра должна опуститься.

Или, если у вас нет мультиметра,
вы можете наблюдать за ситуацией, издавая громкий звук «хлоп-хлоп».

Но если термостат сломан,
есть два основных типа неисправностей:

1. Термостат не отключается, то есть он не отключается, когда температура достигает точки отсечки или превышает её.
2. Термостат не включается, то есть при подключении к сети и использовании при нормальной температуре, когда тепло не выделяется, он удерживает ток и не пропускает его.

Давайте посмотрим на внутреннюю схему. Я заземлил все четыре угла термостата.

Осталось только открыть его и слегка повернуть плоскогубцами.

Вот, после того как термостат снят, вы можете отчётливо увидеть биметаллическую пластину сверху. Мы можем толкать его вверх и вниз, и он будет подпрыгивать, когда он горячий.

Нажмите на эту ножку, на которой есть ещё одна чёрная защитная пластина.

При нажатии на шток
внутренняя контактная поверхность разомкнётся, вот так.

Когда температура понизится, она снова замкнётся.

Видите? Внутренняя схема не очень сложна. Если мы поймём, как она работает,
я соберу термостат.

Если мы поймём, как она работает, мы сможем разработать простые схемы своими руками,
например, такую:

При нормальной температуре вентилятор будет вращаться.

Даже при очень высокой температуре вентилятор остановится.

Это довольно уникальная схема.

Давайте посмотрим на саму схему. Мы можем использовать её в самых разных приложениях.

Например, в сварочном аппарате она крепится к раковине.

Например, в чайнике
используются и термопредохранитель, и термостат.

А в водонагревателе
это ручная система, то есть у него есть кнопка сброса – небольшой контакт, который можно нажать, чтобы сбросить значение.

Это особенно актуально для утюгов и сушилок.

Например, в утюге или сушилке
термостат имеет другую форму. Он регулируется по температуре.

Давайте посмотрим.

Там есть кнопка для установки температуры.

И отсюда выступают два контакта для проводов.

Один провод идёт непосредственно от блока питания и ждёт здесь. Затем он замыкает цепь, ожидая прикосновения здесь.

Они расположены вот так.

Когда цепь нагревается, здесь находится бимета...
