В этой демонстрации я объясняю принцип работы *логического элемента И-НЕ* с помощью простых переключателей и лампочки, используя симулятор Logicly.
*Логический элемент И-НЕ* выдает выходное значение *ВЫКЛ (0)* только тогда, когда **оба входа ВКЛ (1)**. Во всех остальных случаях выходное значение **ВКЛ (1)**.
*Ключевые моменты:*
Символ и логика элемента NAND

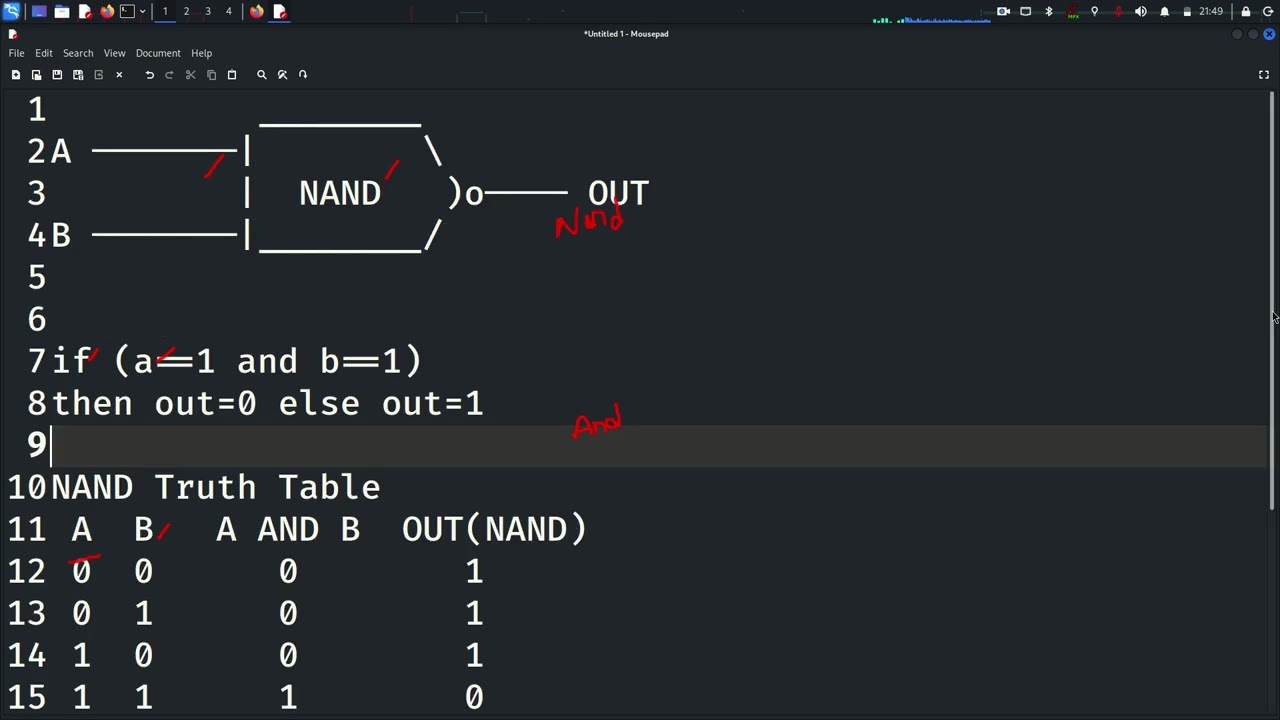

Таблица истинности элемента NAND
Пример из реальной жизни с использованием переключателей и лампочки
Сравнение элемента *AND* и элемента *NAND*
*Поведение лампочки в элементе NAND:*
💡 Лампочка *выключена* → когда *оба переключателя включены*
💡 Лампочка *включена* → когда *хотя бы один переключатель выключен*
*Поведение лампочки в элементе **AND:*
💡 Лампочка *включена* → только когда *оба переключателя включены*
💡 Лампочка *выключена* → если *хотя бы один переключатель выключен*
Это делает элемент NAND очень важным в цифровой электронике, поскольку его можно использовать для создания всех других логических элементов.
---
